Все модели Hydro ASIC Bitmain Antminer: от S9 до S23
Жидкостное охлаждение стало одним из основных направлений развития мощных ASIC-майнеров Bitmain. Если первые Hydro-модели были достаточно нишевыми устройствами, то современные Antminer S21 и S23 уже рассчитаны на высокую вычислительную плотность и промышленное использование.
В этой статье собрали основные Hydro ASIC Bitmain: от первого S9 Hydro до современных S23, стоечных моделей U2/U3 и новых устройств для алгоритма Scrypt.
[caption id="attachment_199244" align="alignnone" width="1200"]
Все модели Hydro ASIC Bitmain Antminer[/caption]
Содержание
Что такое Antminer Hydro
В обычном ASIC тепло от чипов отводится мощными вентиляторами. В моделях
Hydro используется жидкостное охлаждение: теплоноситель проходит через систему охлаждения майнера, забирает тепло и передаёт его внешнему теплообменнику или dry cooler.
Такой подход позволяет эффективнее охлаждать мощное оборудование, уменьшить объём горячего воздуха в помещении и размещать больше вычислительной мощности на ограниченной площади.
Hydro не следует путать с иммерсионным охлаждением. При иммерсионном охлаждении оборудование погружается в диэлектрическую жидкость целиком, а в Hydro теплоноситель циркулирует по отдельному закрытому контуру.

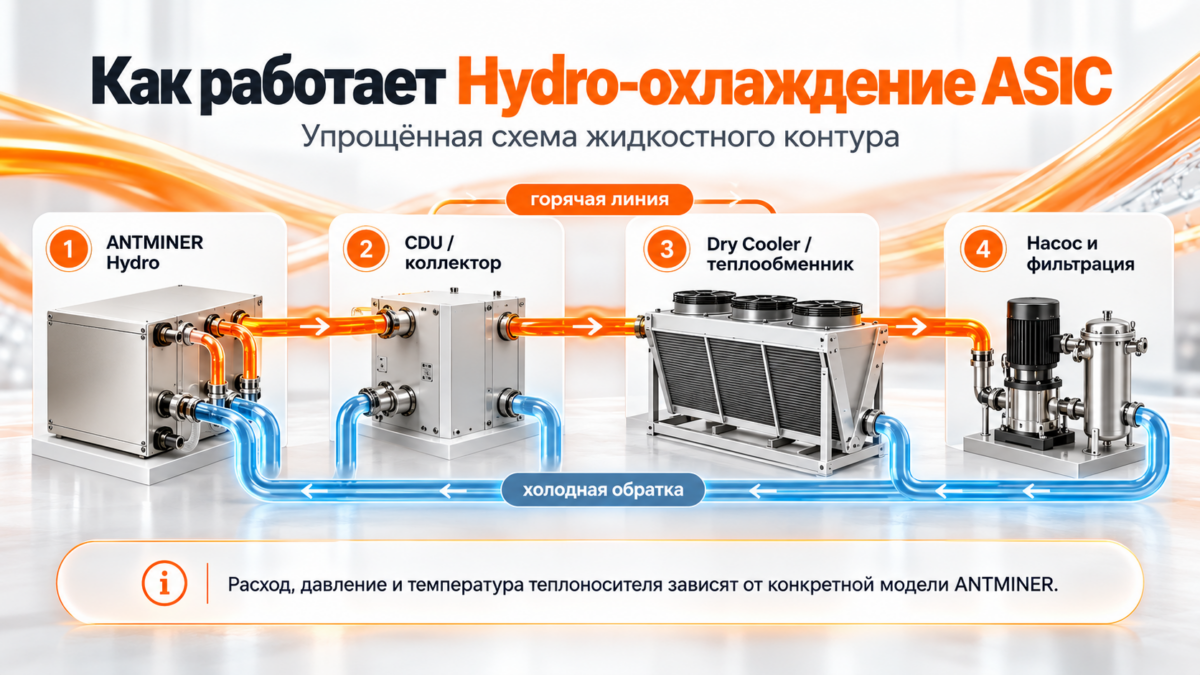

[caption id="attachment_199245" align="alignnone" width="1200"]
Упрощённая схема работы жидкостного охлаждения Antminer Hydro[/caption]
Основные модели Bitmain Hydro
За несколько поколений производительность Hydro-майнеров Bitmain выросла с десятков до сотен терахешей в секунду. Одновременно значительно улучшилась энергоэффективность.
| Модель |
Хешрейт |
Эффективность |
| S9 Hydro |
18,5 TH/s |
около 96 J/TH |
| T19 Hydro |
119–138,5 TH/s |
около 37,5 J/TH |
| S19 Hydro |
132–158 TH/s |
около 34,5 J/TH |
| S19 Pro Hydro |
зависит от версии |
около 29,5 J/TH |
| S19 Pro+ Hyd. |
170–198 TH/s |
около 27,5 J/TH |
| S19e XP Hyd. |
240–251 TH/s |
около 22 J/TH |
| S19 XP Hyd. |
257 TH/s |
около 20,8 J/TH |
| S19 XP+ Hyd. |
279 TH/s |
около 19 J/TH |
| S21 Hyd. |
319–335 TH/s |
около 16 J/TH |
| S21e Hyd. |
288 TH/s |
около 17 J/TH |
| S21+ Hyd. |
358 TH/s |
около 15 J/TH |
| S21e XP Hyd. |
430 TH/s |
около 13 J/TH |
| S21 XP Hyd. |
473 TH/s |
около 12 J/TH |
| S21j XP Hyd. |
495 TH/s |
около 12 J/TH |
| S21 XP+ Hyd. |
480 TH/s |
около 11 J/TH |
| U3S21EXPH |
860 TH/s |
около 13 J/TH |
| S23 Hyd. |
580 TH/s |
около 9,5 J/TH |
| S23 XP Hyd. |
600 TH/s |
около 8,9 J/TH |
| S23e U2H |
865 TH/s |
около 10 J/TH |
| U3S23H |
1160 TH/s |
около 9,5 J/TH |
Некоторые Antminer выпускались в нескольких версиях с разным хешрейтом. При выборе устройства или комплектующих рекомендуется сверять точную маркировку конкретного майнера.

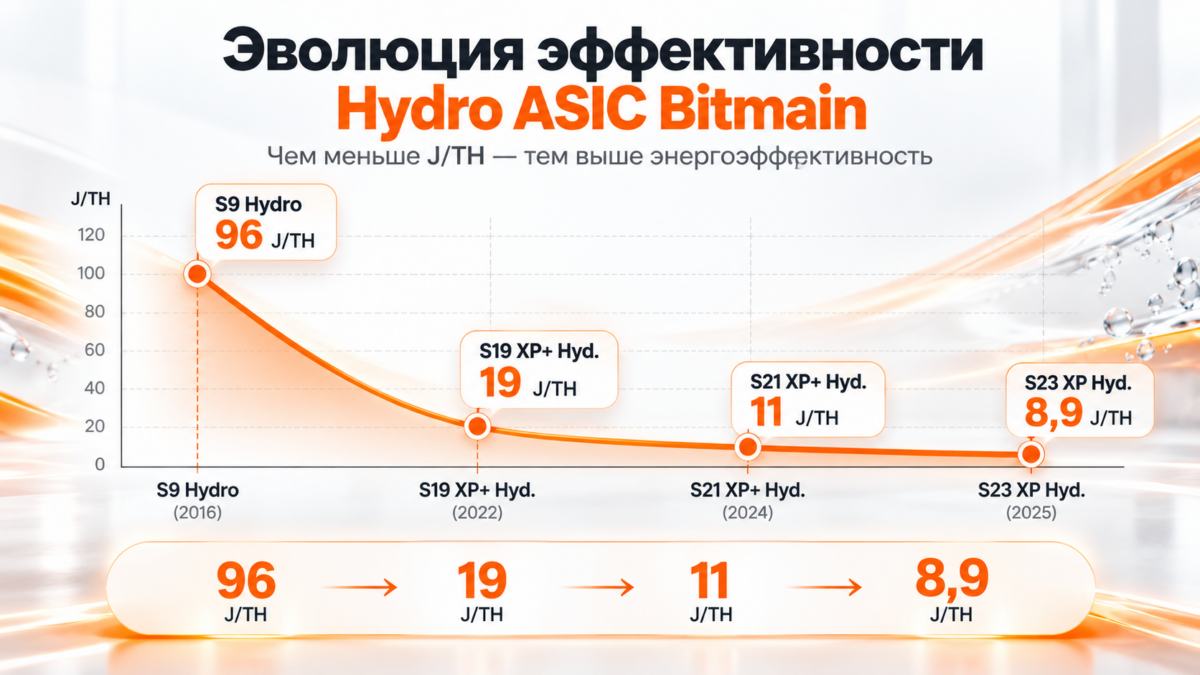

[caption id="attachment_199246" align="alignnone" width="1200"]
От S9 Hydro до S23 XP Hyd.: рост хешрейта и снижение энергозатрат на один терахеш.[/caption]
S9 Hydro — начало линейки
Antminer S9 Hydro стал первым заметным серийным Hydro ASIC Bitmain. Его производительность 18,5 TH/s сегодня выглядит небольшой, но именно на этом поколении производитель начал развивать жидкостное охлаждение для майнингового оборудования.
Сегодня S9 Hydro представляет в основном исторический и сервисный интерес.
T19 и S19 Hydro
По-настоящему массовое развитие Hydro началось с поколения T19/S19.
В него вошли
T19 Hydro, S19 Hydro, S19 Pro Hydro, S19 Pro+ Hyd., S19e XP Hyd., S19 XP Hyd. и S19 XP+ Hyd.
Производительность постепенно выросла примерно со 120–150 TH/s до 279 TH/s, а энергоэффективность улучшилась почти в два раза.
Семейство S19 Hydro до сих пор широко используется, поэтому для него существует большое количество хэш-плат, блоков питания и элементов жидкостной системы.
Семейство S21 Hydro
Серия
Antminer S21 Hydro стала следующим большим шагом. Производительность стандартных устройств перешла отметку 300–400 TH/s, а эффективность приблизилась к 11–17 J/TH.
К Hydro-линейке S21 относятся:
- S21 Hyd.;
- S21e Hyd.;
- S21+ Hyd.;
- S21e XP Hyd.;
- S21 XP Hyd.;
- S21j XP Hyd.;
- S21 XP+ Hyd.;
- U3S21EXPH.
Одной из наиболее заметных моделей стала
S21 XP Hyd. с производительностью около 473 TH/s. S21 XP+ Hyd. получила около 480 TH/s при ещё более высокой энергоэффективности.
Семейство S23 Hydro
В поколении S23 Bitmain удалось опустить энергоэффективность Hydro ASIC ниже отметки 10 J/TH.
Antminer S23 Hyd. выдаёт около 580 TH/s при эффективности примерно 9,5 J/TH.
Antminer S23 XP Hyd. увеличивает производительность примерно до 600 TH/s при эффективности около 8,9 J/TH.
По сочетанию производительности и энергопотребления это одно из самых интересных поколений Hydro ASIC Bitmain.
Стоечные Hydro ASIC U2 и U3
Отдельное направление Bitmain — стоечные Hydro-майнеры. Вместо классического корпуса ASIC они выполнены в формате, близком к серверному оборудованию.
Это позволяет плотнее размещать оборудование и создавать крупные майнинговые системы со стандартной стоечной компоновкой.
S23e U2H имеет производительность около 865 TH/s. Более крупный
U3S23H достигает примерно 1160 TH/s — то есть более 1 PH/s на одно устройство.
Также в линейке присутствует
U3S21EXPH производительностью около 860 TH/s.

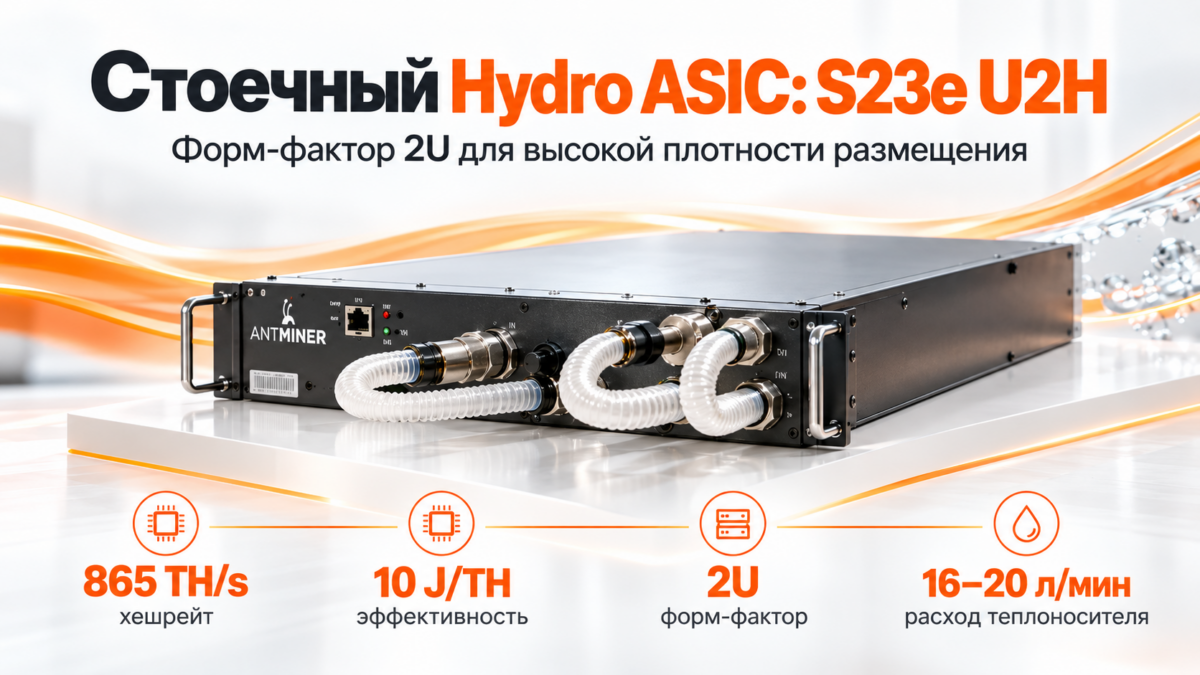

[caption id="attachment_199247" align="alignnone" width="1200"]
Стоечные U2 и U3 Hydro-модели Bitmain рассчитаны на высокую вычислительную плотность.[/caption]
Hydro ASIC Bitmain для Litecoin и Dogecoin
Жидкостное охлаждение Bitmain теперь используется не только в Bitcoin-майнерах на SHA-256.
Компания выпускает Hydro-устройства для алгоритма
Scrypt, который используется для добычи Litecoin, Dogecoin и других совместимых криптовалют.
| Модель |
Хешрейт |
Эффективность |
| L11 HU2 |
35 GH/s |
около 165 J/GH |
| L11 HU6 |
33 GH/s |
около 172 J/GH |
| U2L9H |
27 GH/s |
около 210 J/GH |
Таким образом, Hydro постепенно превращается из отдельной технологии для Bitcoin ASIC в полноценную платформу охлаждения для наиболее мощного оборудования Bitmain.

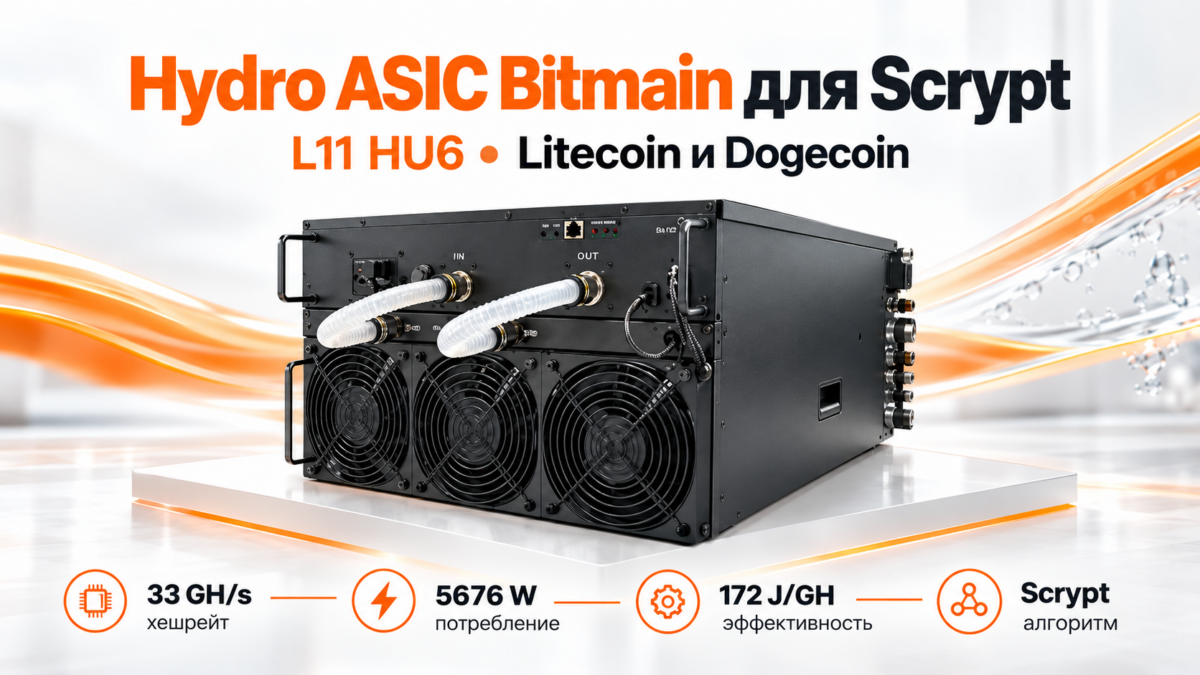

[caption id="attachment_199248" align="alignnone" width="1200"]
Жидкостные ASIC Bitmain для алгоритма Scrypt: L11 HU2, L11 HU6 и U2L9H.[/caption]
Что нужно для работы Hydro ASIC
Hydro-майнер нельзя использовать так же, как обычный воздушный ASIC. Помимо самого устройства необходим полноценный жидкостный контур.
Обычно система включает:
- насос;
- трубки и фитинги;
- подающий и обратный коллекторы;
- теплообменник или dry cooler;
- фильтрацию;
- подходящий теплоноситель.
Для отвода тепла от одного или нескольких Hydro ASIC можно использовать готовые радиаторы водяного охлаждения. Например, в каталоге BAZABTC представлен
радиатор водяного охлаждения Lianli 12 kW. Он рассчитан на отвод до 12 кВт тепловой мощности и может использоваться в системах жидкостного охлаждения майнингового оборудования. Скорость вентиляторов регулируется, что позволяет подбирать баланс между эффективностью охлаждения и уровнем шума.
Такой радиатор особенно удобен при сборке относительно компактной Hydro-системы: в одном устройстве объединены радиатор, вентиляторный блок и насосная часть. Перед подключением необходимо учитывать суммарное тепловыделение ASIC и оставлять запас по мощности системы охлаждения.
Чем больше ASIC подключено к одной системе, тем важнее правильно подобрать производительность насосов, расход теплоносителя и мощность отвода тепла.
Другие комплектующие для таких систем можно посмотреть в разделе
Гидро / жидкостное охлаждение BAZABTC.
Какой Bitmain Hydro выбрать
Если основная задача — максимальная энергоэффективность, в первую очередь стоит смотреть на современное поколение
S23 Hydro.
S21 Hydro остаётся очень производительным и актуальным вариантом с хорошим соотношением мощности и эффективности.
S19 XP Hyd. и S19 XP+ Hyd. могут быть интересны, если стоимость самого оборудования существенно ниже более новых моделей.
Более старые T19 Hydro и ранние S19 Hydro следует оценивать прежде всего с учётом стоимости электроэнергии.
Для крупных ферм со стоечной компоновкой интерес представляют модели
U2 и U3.
Для майнинга Litecoin и Dogecoin стоит смотреть на
L11 HU2, L11 HU6 и U2L9H.
Редкие обозначения Hydro-моделей
В документации, прошивках и на вторичном рынке можно встретить обозначения
S9K Hydro,
T19 Pro Hydro и различные аппаратные версии S19 Pro Hydro.
В таких случаях особенно важно подбирать запчасти не только по названию ASIC, но и по маркировке конкретной хэш-платы, блока питания и аппаратной ревизии устройства.
Запчасти и комплектующие для Antminer Hydro
Hydro ASIC разных поколений могут использовать разные хэш-платы, блоки питания, контрольные платы, фитинги, трубки и элементы системы охлаждения.
Поэтому при ремонте рекомендуется всегда сверять точную модель и ревизию оборудования.
На BAZABTC можно подобрать:
Итог
За несколько поколений Bitmain превратила Hydro из экспериментального решения в одно из основных направлений развития высокопроизводительных ASIC.
Если S9 Hydro выдавал всего 18,5 TH/s, то современные S23 работают уже на уровне около 600 TH/s, а стоечные устройства U3 превышают 1 PH/s.
Одновременно значительно улучшилась энергоэффективность: от примерно 96 J/TH у S9 Hydro до менее 10 J/TH у современных моделей S23.
При выборе или ремонте Hydro ASIC важно учитывать не только семейство S19, S21 или S23, но и точную модификацию устройства — особенно при подборе хэш-плат, блоков питания и компонентов жидкостного охлаждения.
