Cтабилизатор напряжения DIO7910A12DN6 (DFN2*2-6) DVAF, LDO 1.2 В

DIO7910A12DN6 — это линейный стабилизатор напряжения с фиксированным выходом 1.2 В, выполненный в корпусе DFN2×2-6. Устройство построено на CMOS-архитектуре, обеспечивает стабильную работу при переменных нагрузках, низкий уровень шума и высокое подавление пульсаций. Подходит для питания чувствительных цифровых и аналоговых компонентов в составе майнинговых систем, телеметрии и встраиваемых решений.

Применяются на хэш платах Bitmain: S21 pro, L9, S21IMM

Ключевые характеристики

• Тип: линейный стабилизатор напряжения (LDO)
• Выходное напряжение: фиксированное 1.2 В
• Входное напряжение: от 1.5 В до 5.5 В
• Максимальный выходной ток: до 500 мА
• Падение напряжения: менее 200 мВ при 300 мА
• Подавление пульсаций (PSRR): до 70 дБ при 1 кГц
• Низкий уровень шума: менее 30 µV RMS
• Ток покоя: менее 60 µA

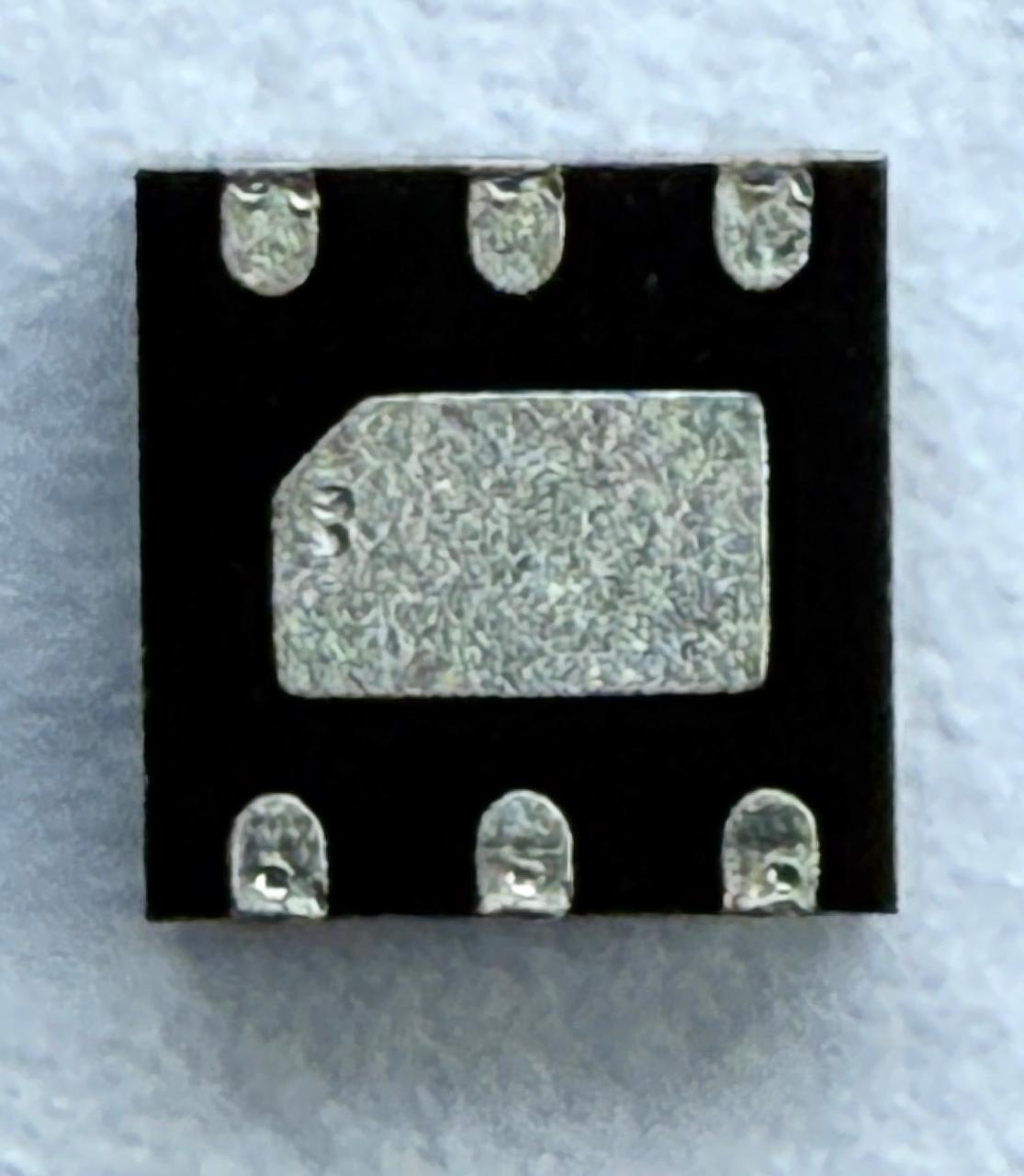

• Корпус: DFN2×2-6

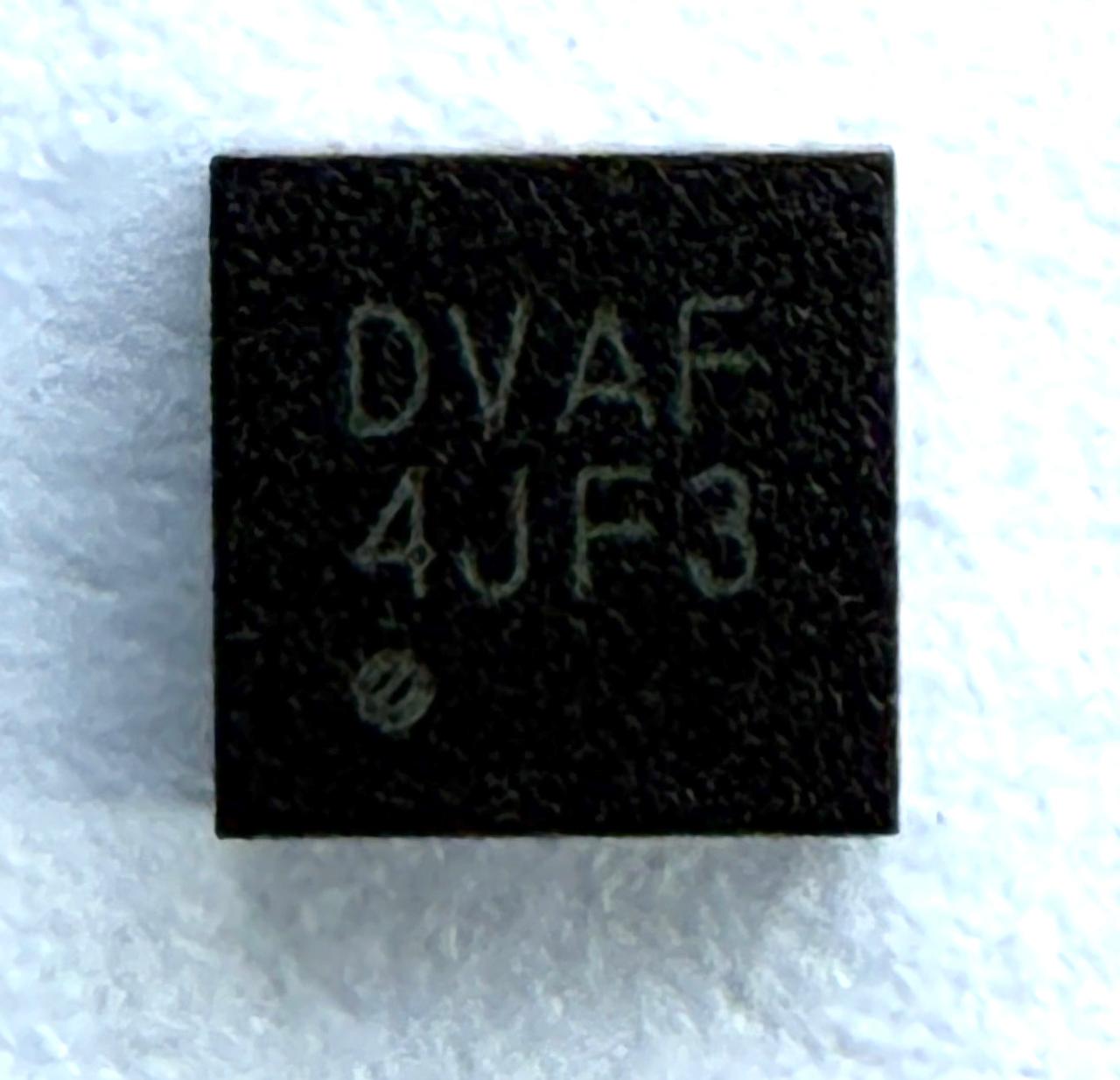

• Mаркировка: DVAF
• Температурный диапазон: от –40 °C до +85 °C
• Совместимость с керамическими конденсаторами с низким ESR
• Функция отключения выхода при логическом сигнале

Применение в майнинге

Стабилизатор DIO7910A12DN6 применяется для питания микросхем управления, интерфейсных модулей, датчиков, EEPROM и других компонентов, требующих стабильного напряжения 1.2 В. Особенно эффективен в цепях с повышенными требованиями к уровню шума и стабильности, таких как системы мониторинга, телеметрии и управления температурой в майнинговом оборудовании.

Преимущества

• Высокая стабильность — точность выходного напряжения ±2%
• Низкий уровень шума — подходит для чувствительных аналоговых цепей
• Энергоэффективность — низкий ток покоя и функция отключения
• Компактный корпус — оптимален для плотных монтажных схем
• Совместимость — легко интегрируется с STM32, ESP32, FPGA, ASIC и другими платформами

Рекомендации по установке

Для устойчивой работы стабилизатора DIO7910A12DN6 рекомендуется использовать керамический конденсатор с низким ESR на выходе (типично 1 µF). Устройство следует размещать как можно ближе к нагрузке. Не допускается превышение входного напряжения выше 5.5 В. При проектировании важно учитывать тепловой режим и предусмотреть отвод тепла через полигон заземления.
