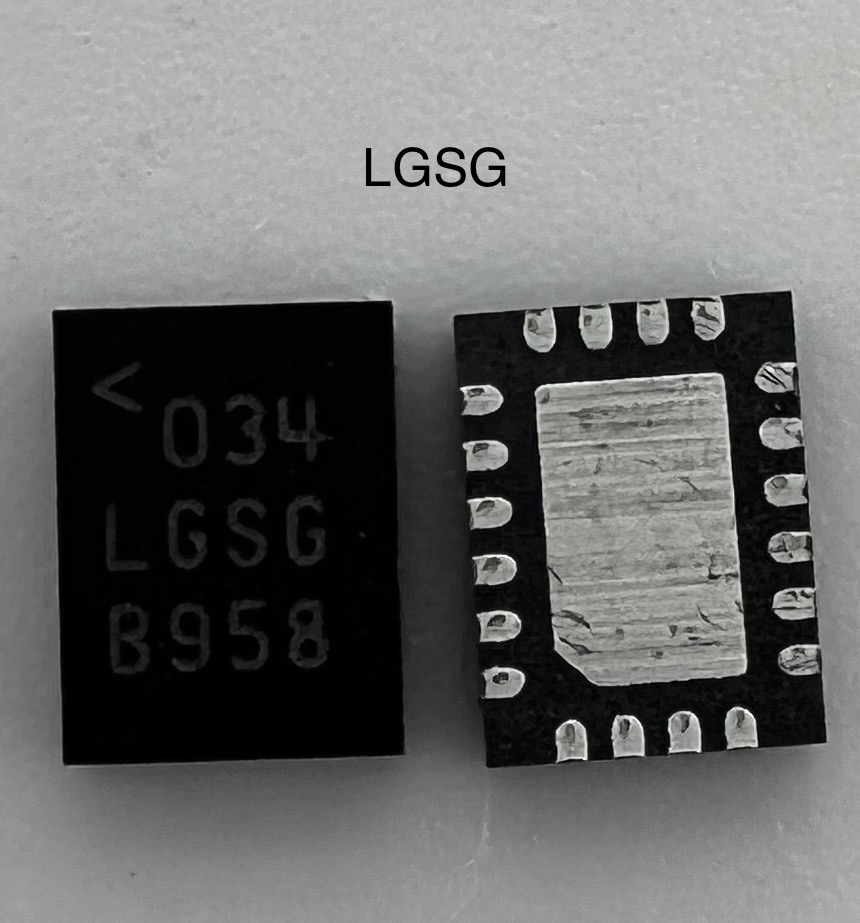

Микросхема LTC3807EUDC (QFN20) LGSG

Артикул: 1353

DatasheetЧитать онлайнСкачать PDF
● В наличии: 9 шт.Отправим сегодня при заказе до 17:00 по Москве
Склад

Цена

672 ₽

Бонусы

+ 13 Б

НДС 5%Подробнее

НДС уже учтён в цене

Сумма итого уже с учётом НДС.

Сумма итого
672,00 ₽
Сумма без НДС
640,00 ₽

Цена и наличие актуальны для выбранного варианта.

Условия гарантииУточните условия для выбранного товара.

Описание

Микросхема LTC3807EUDC (маркировка LGSG) в корпусе QFN20 — это высокоэффективный синхронный понижающий контроллер постоянного напряжения, разработанный компанией Analog Devices (Linear Technology). Благодаря низкому потреблению тока в режиме ожидания и широкому диапазону входных напряжений, он идеально подходит для применения в блоках питания майнингового оборудования, серверных системах и промышленной электронике.

Технические характеристики

  • Тип: синхронный понижающий контроллер (Step-Down DC/DC Controller)
  • Диапазон входного напряжения: от 4 В до 38 В (максимум 40 В)
  • Диапазон выходного напряжения: от 0,8 В до 24 В
  • Низкий ток потребления в режиме ожидания: около 50 мкА
  • Методы измерения тока: через резистор RSENSE или DCR катушки
  • Диапазон частоты переключения: 50 кГц – 900 кГц (фиксированная или синхронизируемая)
  • Режимы работы: непрерывный, пропуск импульсов, Burst Mode® с низкими пульсациями
  • Корпус: QFN20 (3 × 4 мм)
  • Рабочая температура: от -40 °C до +125 °C
  • Соответствие стандарту RoHS

Преимущества

  • Высокая эффективность преобразования при низких потерях
  • Гибкость настройки частоты и режимов работы
  • Компактный корпус QFN20 для плотного монтажа
  • Поддержка синхронизации с внешним генератором
  • Надёжная работа в условиях повышенной нагрузки

Области применения

LTC3807EUDC используется в источниках питания и силовой электронике, включая:

  • Блоки питания для ASIC-майнеров и GPU-ферм
  • Серверные и телекоммуникационные системы
  • Импульсные источники питания (SMPS)
  • Системы бесперебойного питания (UPS)
  • Промышленная автоматика и встраиваемые системы

Рекомендации по применению

  • При проектировании учитывайте тепловой режим и обеспечивайте достаточный теплоотвод.
  • Используйте качественные дроссели и конденсаторы для снижения пульсаций и повышения стабильности.
  • При необходимости синхронизируйте частоту с внешним генератором для минимизации помех.
  • Рекомендуется закладывать запас по току и напряжению для повышения надёжности схемы.
  • Подходит для применения в многофазных конфигурациях для увеличения мощности.
