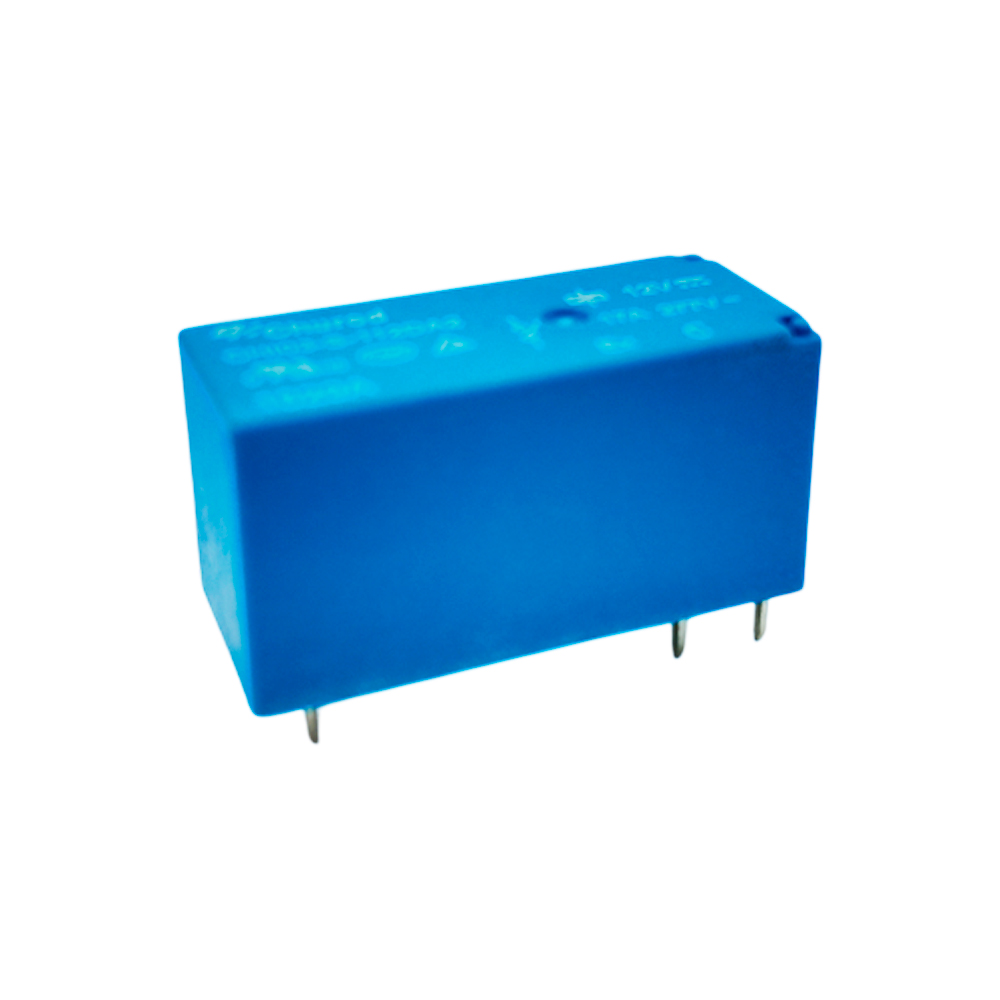

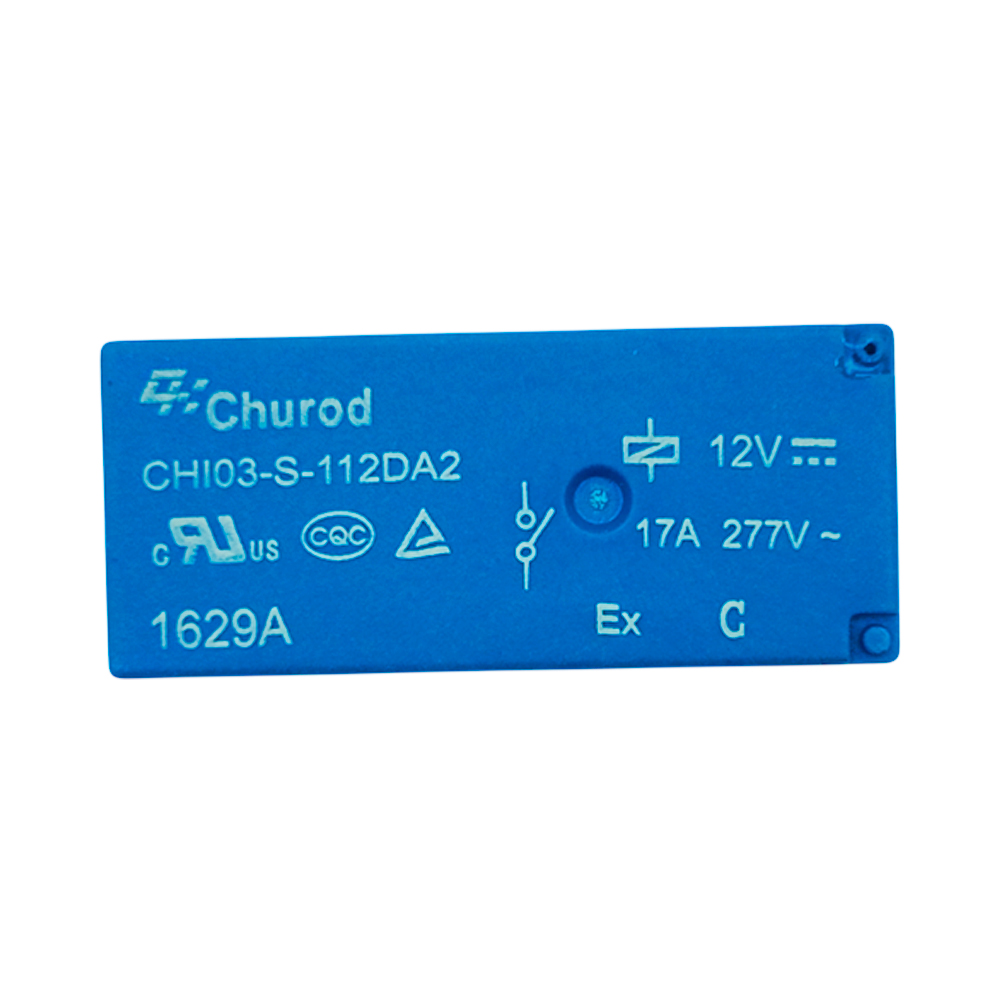

Реле CHI03-S-112DA2

CHI03-S-112DA2 — это электромагнитное реле общего назначения с катушкой на 12 В DC и одной замыкающей контактной группой (SPST-NO), рассчитанное на ток до 17 А. Предназначено для надёжной коммутации силовых цепей в блоках питания, вентиляторах, термозащите и управляющих модулях майнингового оборудования.

Ключевые характеристики

• Тип: электромагнитное силовое реле
• Контактная группа: 1 замыкающая (SPST-NO)
• Номинальное напряжение катушки: 12 В DC
• Сопротивление катушки: 320 Ом
• Энергопотребление катушки: 450 мВт
• Максимальный ток нагрузки: до 17 А
• Коммутируемое напряжение: до 277 В AC / 30 В DC
• Контактный материал: серебряный сплав (AgSnO₂)
• Диэлектрическая прочность: до 4000 В AC между катушкой и контактами
• Рабочая температура: от -40°C до +85°C
• Размеры корпуса: 29.3 × 12.7 × 15.3 мм
• Монтаж: выводной, пайка на печатную плату (DIP)
• Сертификация: UL, TUV, CQC, RoHS

Применение в майнинге

Реле CHI03-S-112DA2 применяется в цепях включения/отключения питания, управлении вентиляторами, термозащитой и коммутацией нагрузки в ASIC- и GPU-майнерах. Благодаря высокой коммутируемой мощности и компактному корпусу, подходит для плотных монтажных схем и автоматизированной сборки.

Преимущества

• Высокий ток коммутации — до 17 А при 277 В AC
• Надёжная изоляция — до 4000 В между катушкой и контактами
• Компактный корпус — экономия пространства на плате
• Низкое энергопотребление катушки — всего 450 мВт
• Совместимость с промышленными стандартами — упрощает интеграцию и замену

Рекомендации по установке

При установке реле CHI03-S-112DA2 важно соблюдать полярность подключения катушки и обеспечить надёжный контакт с дорожками платы. Рекомендуется использовать термостойкий припой, контролировать термопрофиль при пайке и избегать превышения номинальных токов, особенно при коммутации индуктивной нагрузки.
