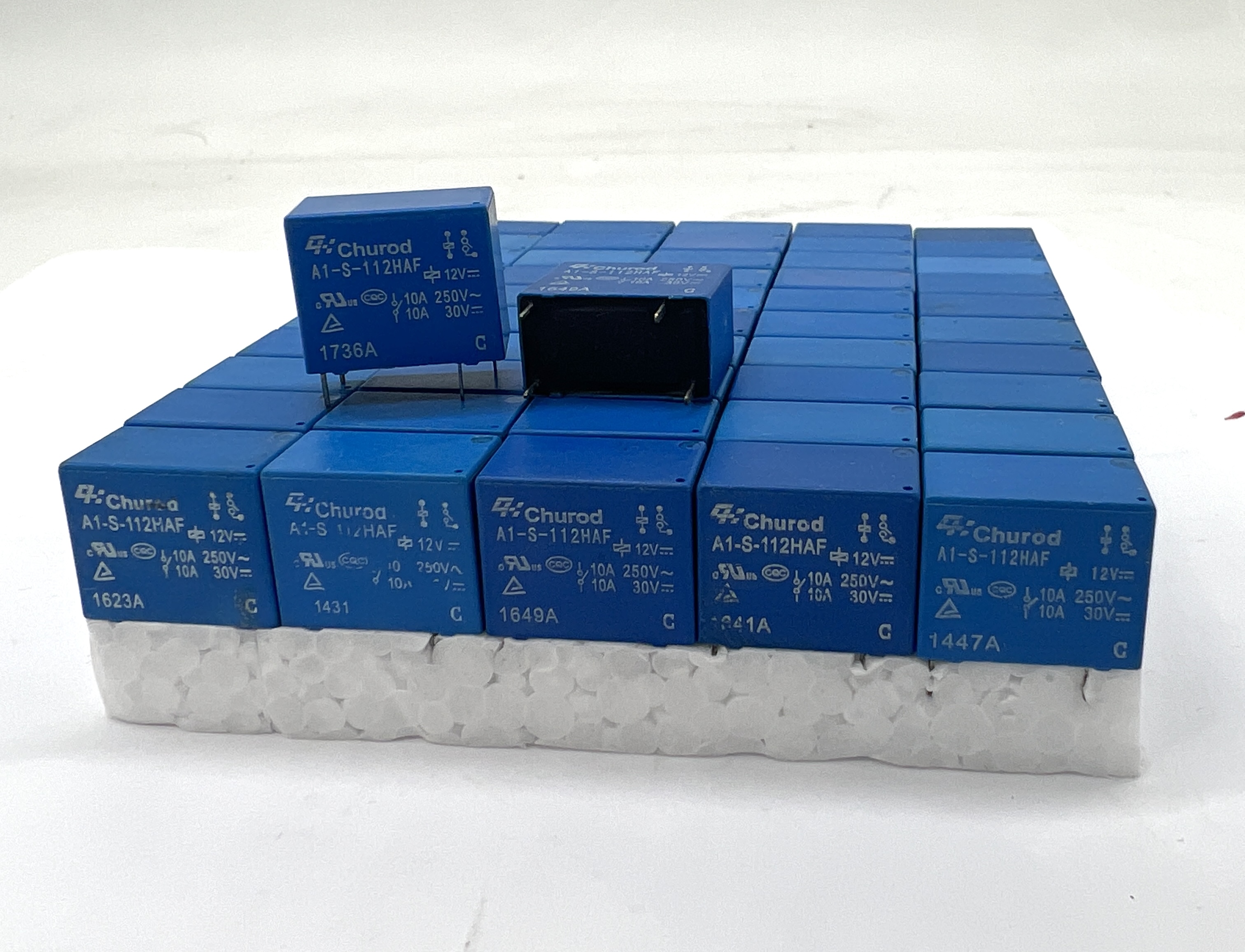

Реле A1-S-112HAF

A1-S-112HAF — это миниатюрное электромагнитное реле с номинальным напряжением катушки 12 В DC и контактной группой на ток до 10 А. Разработано для коммутации цепей переменного и постоянного тока в силовых и управляющих модулях, включая блоки питания и платы управления в майнинговом оборудовании.

Ключевые характеристики

• Тип: электромагнитное силовое реле
• Контактная группа: 1 замыкающая (SPST-NO)
• Номинальное напряжение катушки: 12 В DC
• Максимальный коммутируемый ток: 10 А
• Максимальное напряжение: 250 В AC / 30 В DC
• Контактный материал: серебряный сплав
• Электрическая прочность: 4000 В AC между катушкой и контактами
• Размеры корпуса: 18.2 × 10.2 × 14.9 мм
• Монтаж: выводной (plug-in), пайка волной
• Сертификация: соответствует требованиям cULus, TUV, CQC

Применение в майнинге

Реле A1-S-112HAF применяется в блоках питания, цепях включения/отключения нагрузки, а также в управляющих модулях ASIC- и GPU-майнеров. Благодаря компактным размерам и высокой надёжности, подходит для плотных монтажных схем и автоматизированной сборки.

Преимущества

• Компактный корпус — экономия пространства на плате
• Надёжная коммутация — до 10 А при 250 В AC
• Высокая изоляция — до 4000 В между катушкой и контактами
• Совместимость с промышленными стандартами — упрощает замену и интеграцию
• Подходит для массового производства — монтаж пайкой волной

Рекомендации по установке

При установке реле A1-S-112HAF важно соблюдать полярность подключения катушки и обеспечить надёжный контакт с дорожками платы. Рекомендуется использовать термостойкий припой и контролировать термопрофиль при пайке. Для стабильной работы — не превышать номинальные токи и напряжения, особенно при коммутации индуктивной нагрузки.
