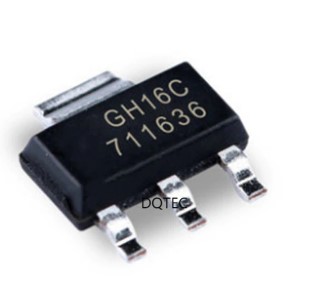

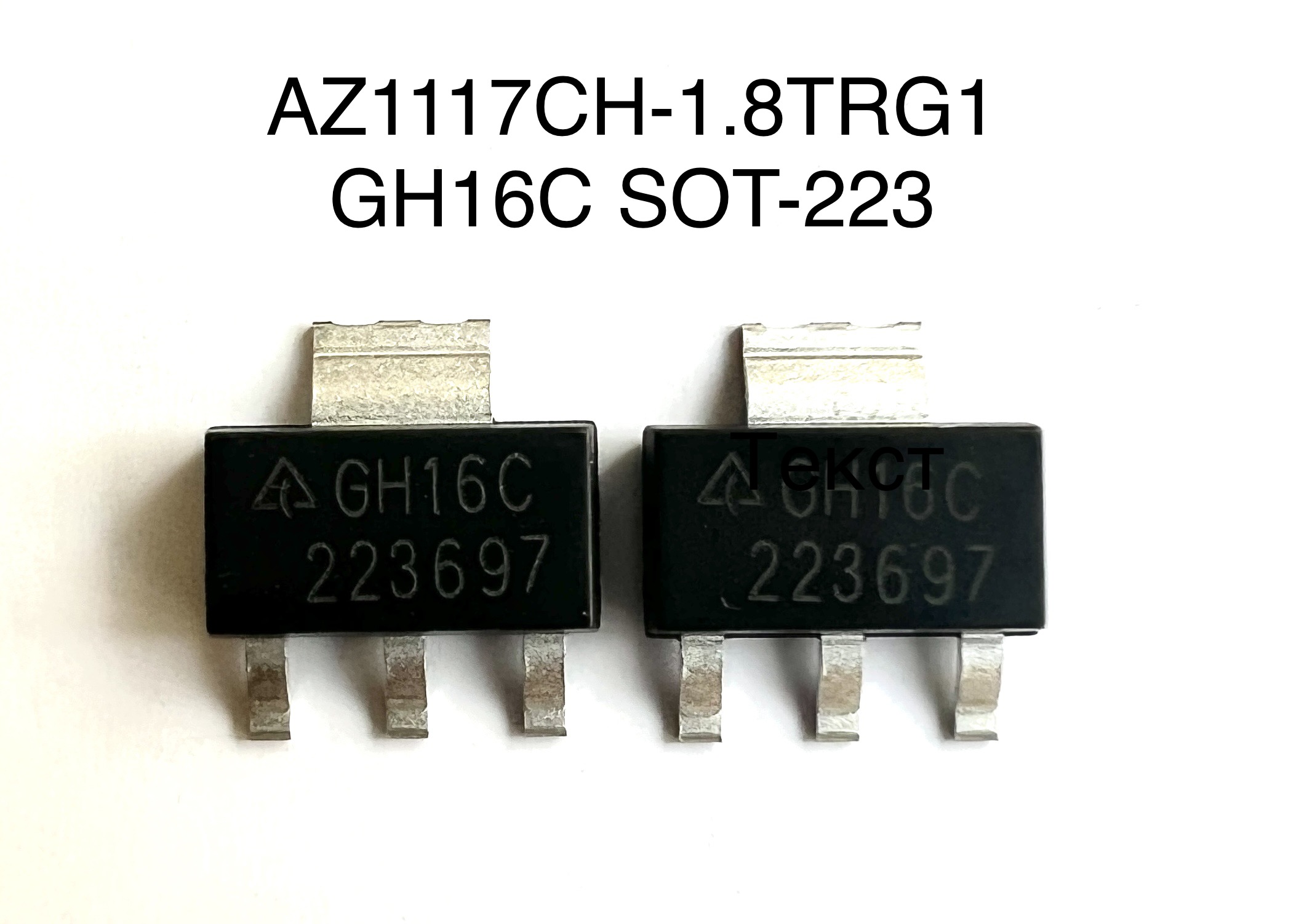

Cтабилизатор напряжения AZ1117CH-1.8TRG1 (SOT-223) GH16C, LDO 1.8 В

Артикул: 2183

DatasheetЧитать онлайнСкачать PDF
● В наличии: 192 шт.Отправим сегодня при заказе до 17:00 по Москве
Склад

Цена

16 ₽

Бонусы

+ 1 Б

НДС 5%Подробнее

НДС уже учтён в цене

Сумма итого уже с учётом НДС.

Сумма итого
16,00 ₽
Сумма без НДС
15,24 ₽

Цена и наличие актуальны для выбранного варианта.

Условия гарантииУточните условия для выбранного товара.

Описание

AZ1117CH-1.8TRG1 — это линейный стабилизатор напряжения с фиксированным выходом 1.8 В, выполненный в корпусе SOT-223. Устройство обеспечивает стабильную работу при переменных нагрузках, низкий уровень шума и высокую нагрузочную способность. Подходит для питания цифровых и аналоговых компонентов в составе майнинговых систем, телеметрии, промышленных контроллеров и встраиваемых решений.

Ключевые характеристики

  • Тип: линейный стабилизатор напряжения (LDO), CH16C
  • Выходное напряжение: фиксированное 1.8 В
  • Входное напряжение: от 4.75 В до 15 В
  • Максимальный выходной ток: до 1 А
  • Падение напряжения: около 1.1 В при 800 мА
  • Подавление пульсаций (PSRR): до 60 дБ при 120 Гц
  • Низкий уровень шума: менее 40 µV RMS
  • Ток покоя: менее 5 мА
  • Корпус: SOT-223, маркировка: GH16C
  • Температурный диапазон: от –40 °C до +125 °C
  • Совместимость с керамическими и танталовыми конденсаторами
  • Встроенная защита от перегрева и короткого замыкания

Применение в майнинге

Стабилизатор AZ1117CH-1.8TRG1 применяется для питания микросхем управления, интерфейсных модулей, датчиков, EEPROM, логики и других компонентов, требующих стабильного напряжения 1.8 В. Особенно эффективен в цепях с высокой нагрузкой и тепловыми требованиями, таких как системы мониторинга, телеметрии и управления температурой в майнинговом оборудовании.

Преимущества

  • Высокая нагрузочная способность — до 1 А при стабильной работе
  • Надежность — встроенные схемы защиты от перегрева и короткого замыкания
  • Совместимость — легко интегрируется с STM32, ESP32, FPGA, ASIC и другими платформами
  • Универсальность — подходит для промышленных, бытовых и встраиваемых решений
  • Простота монтажа — корпус SOT-223 с хорошим тепловым контактом

Рекомендации по установке

Для устойчивой работы стабилизатора AZ1117CH-1.8TRG1 рекомендуется использовать выходной конденсатор не менее 10 µF с низким ESR. Устройство следует размещать как можно ближе к нагрузке. При проектировании важно учитывать тепловой режим и предусмотреть эффективный отвод тепла через полигон заземления или радиаторную площадку.
