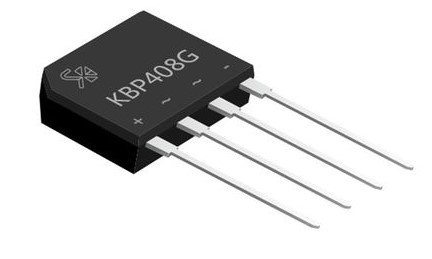

Диодный мост KBP408G (DIP-4)

Диодный мост KBP408G (DIP-4) — это однофазный выпрямительный мост (Bridge Rectifier) в корпусе KBP (DIP-4), предназначенный для преобразования переменного тока (AC) в пульсирующий постоянный ток (DC). Компонент характеризуется максимальным обратным напряжением 800 В и прямым током 4 А . Он широко используется во входных цепях источников питания для выпрямления сетевого напряжения 220 В.

В майнинговом оборудовании KBP408G устанавливается на входе блоков питания ASIC-майнеров. Он является первым элементом после входного фильтра и преобразует переменное напряжение сети в постоянное, которое затем подается на конденсаторы фильтра и силовые ключи активного корректора мощности (Active PFC) . Применение этого моста позволяет получать стабильное выпрямленное напряжение для последующих каскадов мощных импульсных источников питания Antminer, Whatsminer и других майнеров .

Назначение:

• Выпрямление переменного напряжения сети (220 В, 50/60 Гц) в пульсирующее постоянное напряжение.
• Применение во входных выпрямителях (Input Rectifier) блоков питания ASIC-майнеров.
• Замена вышедших из строя диодных мостов в импульсных источниках питания (SMPS) майнингового оборудования.
• Использование в системах бесперебойного питания, зарядных устройствах и другой промышленной электронике .

Технические характеристики:

• Модель: KBP408G .
• Тип: Однофазный выпрямительный диодный мост (Bridge Rectifier) .
• Тип корпуса: KBP (DIP-4) .
• Максимальное повторяющееся обратное напряжение (VRRM): 800 В .
• Максимальное действующее входное напряжение (VRMS): 560 В .
• Постоянное обратное напряжение (VDC): 800 В .
• Средний выпрямленный прямой ток (IF(AV)): 4 А (с радиатором) .
• Прямое импульсное напряжение (IFSM): 200 А (при 50 Гц, Tj=25°C) .
• Прямое падение напряжения (VF): 1.1 В (при IF=4A, Tj=25°C) .
• Максимальный обратный ток (IR): 5 мкА (при Tj=25°C) .
• Максимальная рабочая температура перехода (Tj): от -55 до +150 °C .
• Тепловое сопротивление переход-корпус (RthJC): 2.2 °C/Вт .
• Технология: Эпитаксиальный, планарный .

Конструктивные особенности:

• Корпус KBP (DIP-4) с размерами 15.2×10.5 мм .
• Высота корпуса (макс.): 6.85 мм .
• Вес компонента: 0.0011 кг (1.1 грамма) .
• Отверстие для винтового крепления к радиатору: 3.1 мм .
• Прочный пластиковый корпус с металлическим теплоотводом (на плате) .

Особенности и преимущества:

• Высокое обратное напряжение (800 В) обеспечивает запас прочности для работы в сети 220 В (до 240-260 В).
• Хороший запас по току (4 А) позволяет использовать мост в блоках питания мощностью до 600-800 Вт, что актуально для майнеров начального и среднего уровня.
• Низкое прямое падение напряжения (1.1 В) снижает потери мощности и нагрев диодов.
• Возможность установки на радиатор (при необходимости) для улучшения охлаждения.

Рекомендации по применению:

• При монтаже необходимо строго соблюдать распиновку: обозначения "AC" для переменного входа, "+" и "-" для выхода постоянного напряжения.
• Рекомендуется использовать параллельно с мостом конденсаторы для подавления помех (X- и Y-классов).
• При замене следует убедиться, что новый мост подходит по посадочным размерам.

Диодный мост KBP408G — это надежный компонент для входных выпрямителей блоков питания ASIC-майнеров. Широкий диапазон напряжений и температуры, а также низкое падение напряжения делают его идеальным выбором для мощных импульсных источников питания Antminer, Whatsminer и другого майнингового оборудования.
