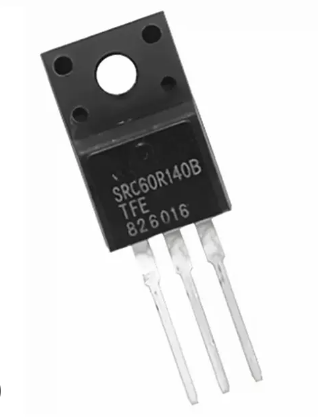

Транзистор SRC60R140B (TO-220F)

Транзистор SRC60R140B (TO-220F) — это N-канальный силовой MOSFET, оптимизированный для ключевых режимов работы в высоковольтных цепях. Компонент предназначен для применения в импульсных источниках питания, активных корректорах коэффициента мощности (PFC) и инверторных преобразователях. Он выполнен в изолированном пластиковом корпусе TO-220F (Full Pack), что упрощает монтаж на радиатор без использования изолирующих прокладок.

Данный транзистор является важной частью входных каскадов высококачественных блоков питания. В майнинговом оборудовании SRC60R140B применяется в первичных цепях блоков питания ASIC-майнеров для построения активных PFC-преобразователей и полумостовых инверторов. Благодаря низкому сопротивлению открытого канала (140 мОм), он обеспечивает высокую эффективность преобразования энергии, что критически важно для снижения тепловыделения и надежной круглосуточной работы майнинговых ферм.

Назначение:

• Силовые ключи в активных корректорах коэффициента мощности (PFC) блоков питания ASIC-майнеров.
• Применение в первичных цепях импульсных источников питания (SMPS) майнингового оборудования.
• Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer и др.
• Использование в высокоэффективных преобразователях постоянного тока (DC-DC).

Технические характеристики:

• Модель: SRC60R140B.
• Тип канала: N-канальный MOSFET.
• Тип корпуса: TO-220F (изолированный пластиковый корпус).
• Максимальное напряжение сток-исток: 600 В.
• Максимальный ток стока: 11.2 А.
• Сопротивление открытого канала: 140 мОм (типовое).
• Напряжение затвор-исток: ±30 В.
• Технология: Superjunction (суперджанкшен).
• Рабочая температура перехода: от -55 до +150 °C.

Конструктивные особенности:

• Полностью изолированный корпус TO-220F (не требует изолирующих прокладок при монтаже на радиатор).
• Упрощенный монтаж: достаточно винта и термопасты.
• Габаритные размеры: 10.3×4.7×15.6 мм.
• Вес компонента: 2.0 грамма.

Особенности:

• Низкое сопротивление открытого канала (140 мОм) снижает потери проводимости и нагрев.
• Высокое напряжение пробоя (600 В) обеспечивает надежную работу в первичных цепях сетевых блоков питания.
• Применение в ключевых топологиях: PFC, полумост, двухтактный преобразователь.
• Изолированный корпус упрощает сборку и повышает безопасность эксплуатации.

Рекомендации по применению:

• Для минимизации потерь использовать драйвер затвора с выходным напряжением ≥10 В.
• При монтаже обязательно использовать термопасту для улучшения теплопередачи.
• Рекомендуемый момент затяжки винта крепления: 0.8…1.2 Н·м.

Транзистор SRC60R140B в изолированном корпусе TO-220F — это эффективное и надежное решение для построения силовых каскадов в блоках питания ASIC-майнеров. Низкое сопротивление канала и высокое напряжение делают его отличным выбором для ремонта и модернизации импульсных источников питания майнингового оборудования.
