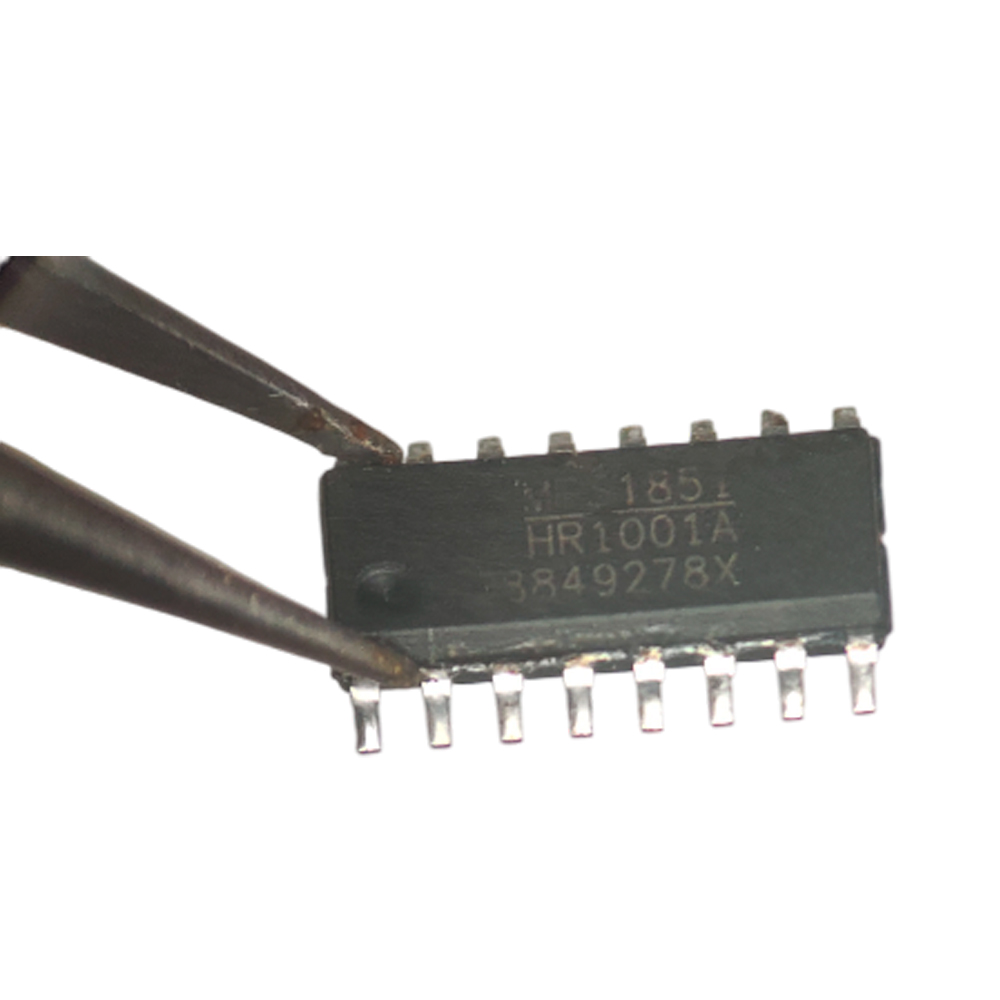

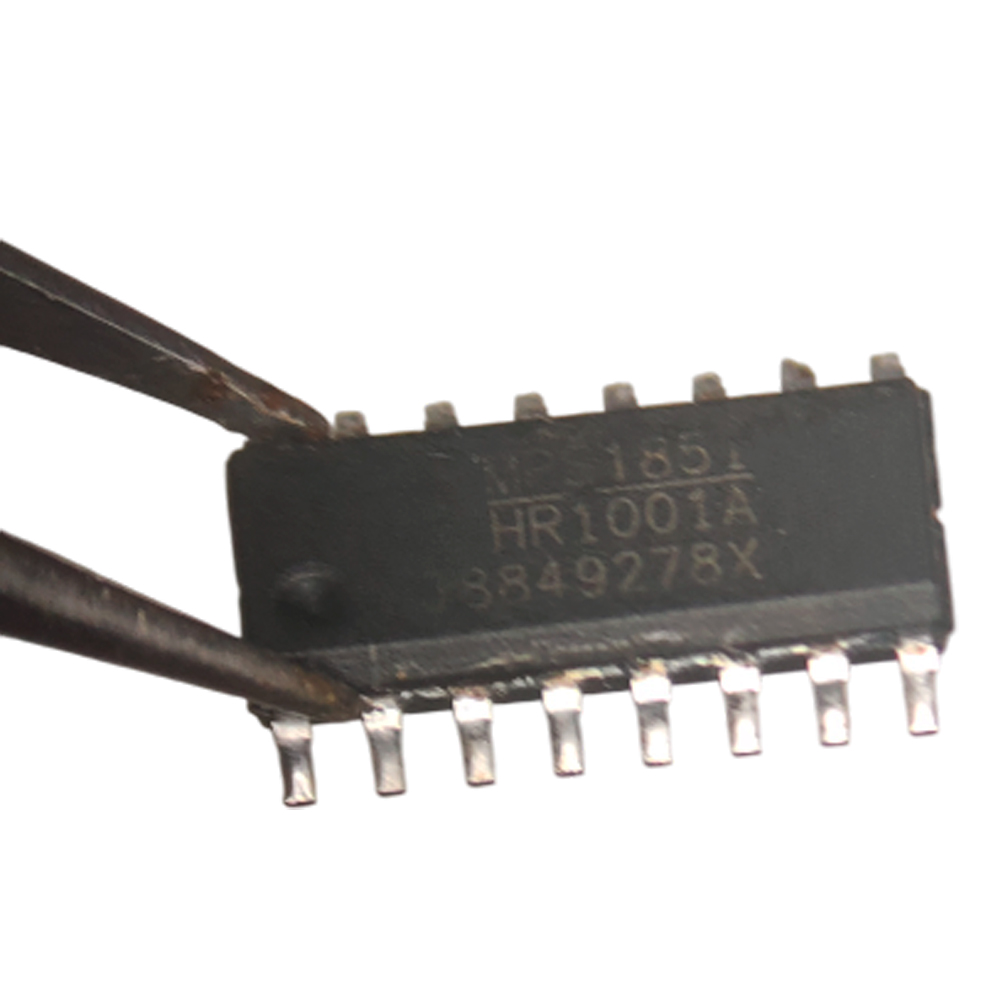

Микросхема HR1001AGS (SOP-16)

Артикул: 3213

DatasheetЧитать онлайнСкачать PDF
● В наличии: 50 шт.Отправим сегодня при заказе до 17:00 по Москве
Склад

Цена

217 ₽

Бонусы

+ 4 Б

НДС 5%Подробнее

НДС уже учтён в цене

Сумма итого уже с учётом НДС.

Сумма итого
217,00 ₽
Сумма без НДС
206,67 ₽

Цена и наличие актуальны для выбранного варианта.

Условия гарантииУточните условия для выбранного товара.

Описание

Микросхема HR1001AGS — это высокоскоростной 16-контактный драйвер затвора, предназначенный для управления силовыми транзисторами в схемах преобразования энергии. Устройство обеспечивает надёжное переключение MOSFET и IGBT с минимальными задержками, поддерживает гальваническую развязку и совместимо с широким диапазоном логических уровней. Благодаря компактному корпусу SOP-16 и высокой устойчивости к электромагнитным помехам, микросхема оптимальна для применения в майнинговых блоках питания, хэш-платах, серверных системах и промышленной автоматике.

Технические характеристики

  • Тип: драйвер затвора с гальванической развязкой
  • Корпус: SOP-16, поверхностный монтаж
  • Количество каналов: 2 независимых драйвера
  • Выходной ток: до 4 А (source), до 6 А (sink)
  • Задержка распространения: менее 30 нс
  • Совместимость: TTL/CMOS входы, поддержка 3.3 В и 5 В логики
  • Частота переключения: до 2 МГц
  • Встроенные функции: dead-time, защита от короткого замыкания, UVLO
  • Температурный диапазон: от -40 °C до +125 °C
  • Соответствие стандарту RoHS

Преимущества

  • Надёжное управление силовыми ключами при высокой частоте
  • Гальваническая развязка между логикой и силовой частью
  • Минимальные задержки и высокое быстродействие
  • Поддержка широкого диапазона логических уровней
  • Компактный корпус SOP-16 для плотной компоновки

Области применения

HR1001AGS применяется в силовой электронике и цифровых системах, включая:

  • Хэш-платы и блоки питания для ASIC-майнеров
  • Серверные и телекоммуникационные источники питания
  • Инверторы и преобразователи напряжения
  • Системы бесперебойного питания (UPS)
  • Промышленные контроллеры и силовые драйверы

Рекомендации по применению

  • Обеспечьте надёжную разводку питания и сигнальных линий для минимизации помех
  • Используйте байпасные конденсаторы рядом с выводами питания
  • Рекомендуется применять внешнюю защиту от перенапряжения на силовых каналах
  • Соблюдайте требования по гальванической изоляции при проектировании
  • Корпус SOP-16 подходит для автоматизированного поверхностного монтажа
