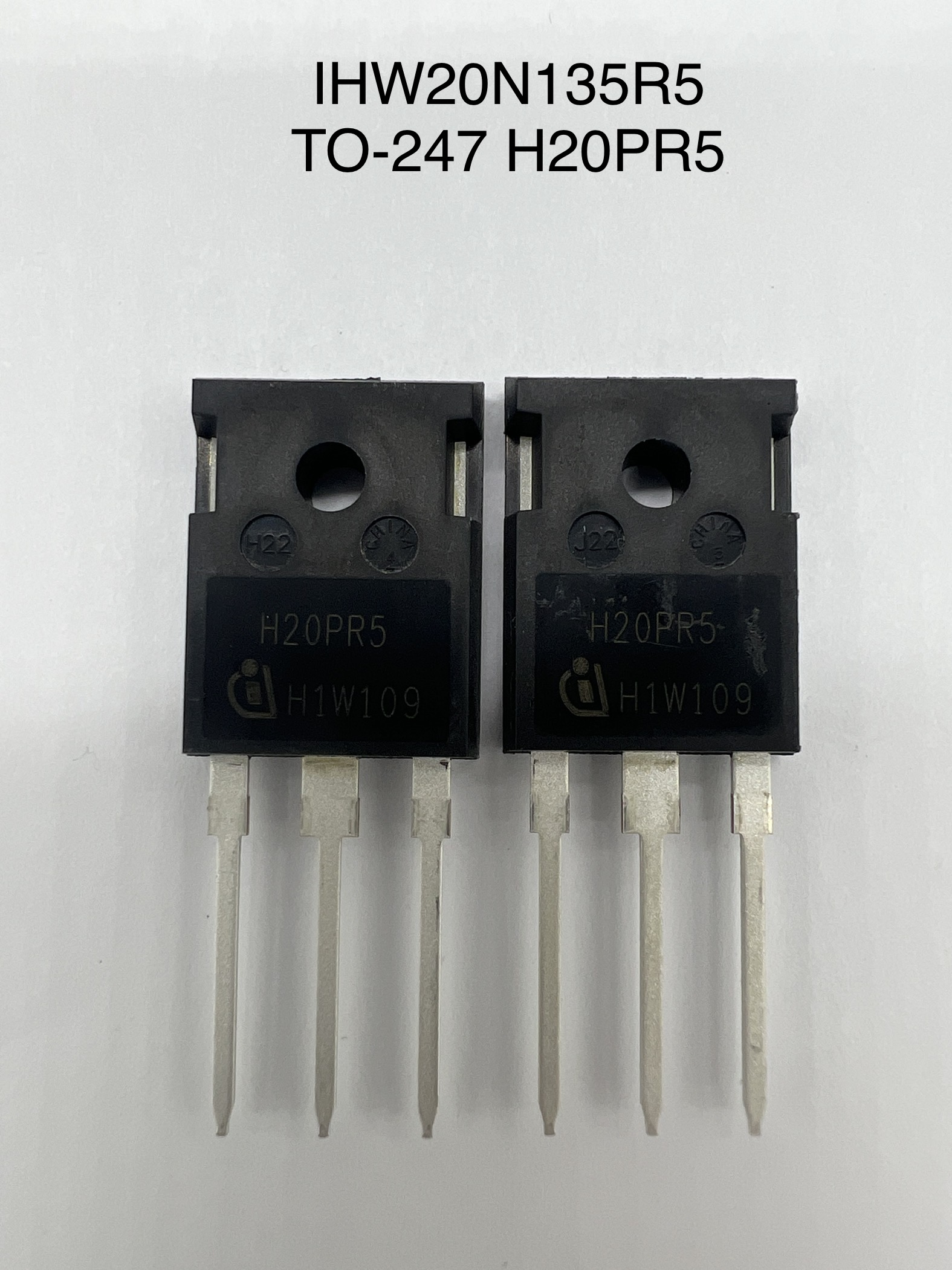

Транзистор IHW20N135R5 (TO-247) H20PR5

IGBT транзистор IHW20N135R5 (маркировка H20PR5) — это биполярный транзистор с изолированным затвором пятого поколения TRENCHSTOP 5 от Infineon с обратной проводимостью. Компонент оптимизирован для резонансных топологий и высокочастотных сильноточных цепей. Монолитно интегрированный обратный диод позволяет использовать IGBT в схемах без внешнего диода.

В майнинговом оборудовании IHW20N135R5 применяется в первичных цепях мощных блоков питания ASIC-майнеров. Является ключевым компонентом резонансных LLC-преобразователей и активных корректоров коэффициента мощности. Низкое напряжение насыщения (1.85В) и высокая температура перехода (до 175°C) обеспечивают надежную круглосуточную работу.

Назначение:

• Силовые ключи в LLC-преобразователях блоков питания ASIC-майнеров.
• Применение в активных корректорах коэффициента мощности (PFC).
• Использование в инверторных звеньях.
• Замена вышедших из строя IGBT в блоках питания Antminer, Whatsminer.

Технические характеристики:

• Модель: IHW20N135R5 (маркировка H20PR5).
• Производитель: Infineon Technologies.
• Тип: N-канальный IGBT с обратной проводимостью (RC-H5).
• Технология: TRENCHSTOP 5.
• Корпус: TO-247.
• Напряжение коллектор-эмиттер: 1350 В.
• Ток коллектора: 40 А (25°C), 20 А (100°C).
• Напряжение насыщения: 1.85 В.
• Рассеиваемая мощность: 288 Вт.
• Заряд затвора: 170 нКл.
• Рабочая температура перехода: от -40 до +175 °C.

Конструктивные особенности:

• Корпус TO-247, размеры 15.9×5.0 мм.
• Высота с выводами: 20.3 мм.
• Вес компонента: 6.1 – 8.55 грамма.
• Встроенный обратный диод.

Рекомендации по применению:

• Оптимизирован для частот до 30 кГц.
• Для управления использовать драйвер затвора с напряжением 15В.
• Обязательно использовать радиатор с принудительным обдувом.

IHW20N135R5 — надежный силовой IGBT для блоков питания майнеров. TRENCHSTOP 5 обеспечивает высокую эффективность и низкое тепловыделение.
