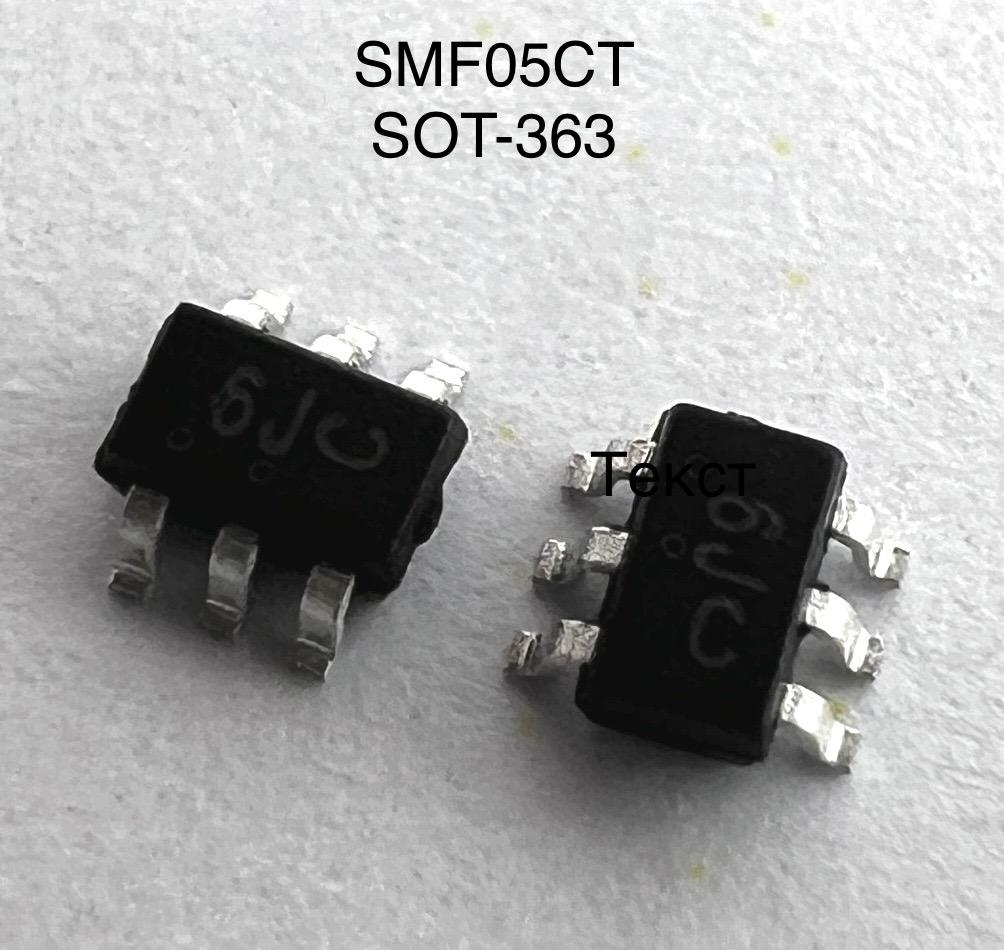

Диод SMF05CT (SOT-363)

Микросхема SMF05CT (SOT-363) — это массив из пяти однонаправленных TVS-диодов, предназначенный для защиты пяти линий от электростатических разрядов и импульсных перенапряжений. Компонент выполнен в компактном корпусе SOT-363 и оптимизирован для использования в низковольтных цепях с рабочим напряжением 5V.

В майнинговом оборудовании SMF05CT применяется для защиты интерфейсных линий и линий ввода-вывода, идущих к хеш-платам, а также для защиты линий связи контроллера майнера. Высокая мощность рассеивания (до 100 Вт) и способность выдерживать ESD-удары до 15 кВ делают эту микросхему незаменимой для повышения надёжности оборудования.

Назначение:

• Защита пяти линий ввода-вывода микроконтроллеров управляющих плат майнеров.
• Обеспечение ESD-защиты интерфейсных разъемов и линий связи с хеш-платами.
• Подавление коммутационных помех в цепях питания и управления ASIC-майнеров.
• Замена вышедших из строя TVS-диодов на платах Antminer, Whatsminer и Avalon.

Технические характеристики:

• Модель: SMF05CT, SMF05CT1G.
• Производитель: onsemi (ON Semiconductor).
• Тип корпуса: SOT-363.
• Конфигурация: 5 каналов, общий анод.
• Полярность: Однонаправленная.
• Рабочее напряжение: 5 В.
• Напряжение пробоя: 6.2...7.2 В.
• Пиковая импульсная мощность: 100 Вт.
• Пиковый импульсный ток: 8 А.
• Ток утечки: 1...5 мкА.
• Ёмкость перехода: 80...100 пФ.
• Рабочая температура: от -40 до +125 °C.

Конструктивные особенности:

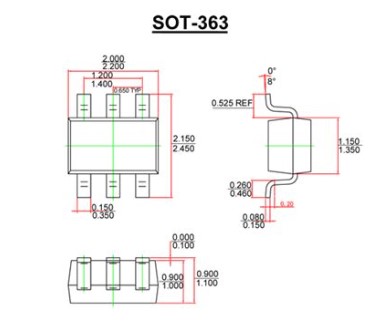

• Корпус SOT-363, размеры 2.2×2.4 мм.
• Высота корпуса: 1.0 мм.
• Вес компонента: 0.00001 кг (0.01 грамма).

Особенности:

• Защищает 5 линий одним корпусом.
• Низкая ёмкость (до 100 пФ) не искажает сигналы.
• Высокая устойчивость к электростатическим разрядам.

Рекомендации по применению:

• Устанавливать максимально близко к защищаемым выводам.
• Общий анод подключать к земле.

SMF05CT — оптимальное решение для ESD-защиты интерфейсных линий майнингового оборудования. Надёжная защита пяти линий в одном корпусе повышает живучесть управляющих плат ASIC-майнеров.
