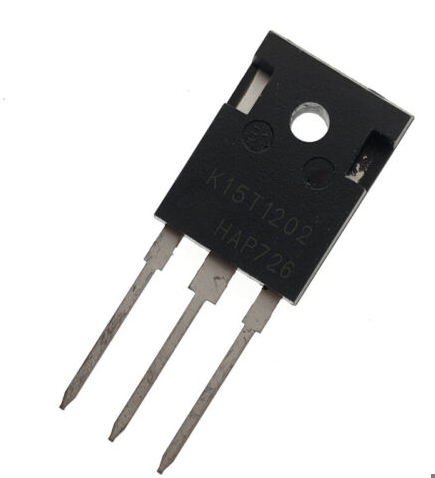

Транзистор IKW15N120T2 (TO-247)

Артикул: 3283

DatasheetЧитать онлайнСкачать PDF
● Нет в наличииСрок поставки по запросу Оставьте запрос — уточним ближайшую поставку.
Склад

Цена

310 ₽

Бонусы

+ 6 Б

НДС 5%Подробнее

НДС уже учтён в цене

Сумма итого уже с учётом НДС.

Сумма итого
310,00 ₽
Сумма без НДС
295,24 ₽

Цена и наличие актуальны для выбранного варианта.

Условия гарантииУточните условия для выбранного товара.

Описание

IGBT транзистор IKW15N120T2 (TO-247) — это биполярный транзистор с изолированным затвором второго поколения TrenchStop от Infineon Technologies, оптимизированный для высокочастотного переключения. Компонент оснащён софт-восстанавливающимся антипараллельным диодом (DuoPack), что обеспечивает низкие потери проводимости и переключения.

В майнинговом оборудовании IKW15N120T2 применяется в первичных цепях мощных блоков питания ASIC-майнеров. Является ключевым компонентом резонансных LLC-преобразователей и активных корректоров коэффициента мощности (PFC) в блоках питания Antminer, Whatsminer. Высокое напряжение пробоя (1200В) и низкое напряжение насыщения обеспечивают высокую эффективность и надёжную круглосуточную работу.

Назначение:

  • Силовые ключи в резонансных LLC-преобразователях блоков питания майнеров.
  • Применение в активных корректорах коэффициента мощности (PFC).
  • Замена вышедших из строя IGBT в ремонтируемых блоках питания Antminer, Whatsminer.
  • Использование в инверторах и импульсных источниках питания.

Технические характеристики:

  • Модель: IKW15N120T2 (маркировка K15T1202).
  • Производитель: Infineon Technologies.
  • Тип: N-канальный IGBT с антипараллельным диодом (DuoPack).
  • Технология: TrenchStop (2 поколение).
  • Корпус: TO-247.
  • Напряжение коллектор-эмиттер: 1200 В.
  • Ток коллектора: 30 А.
  • Напряжение насыщения (VCE(sat)): 1.7 – 2.2 В.
  • Рассеиваемая мощность: 210 Вт.
  • Заряд затвора: 120 нКл.
  • Рабочая температура перехода: -55…+150 °C.

Конструктивные особенности:

  • Корпус TO-247, размеры 15.9×5.0 мм.
  • Высота с выводами: 20.3 мм.
  • Вес компонента: 0.0061 кг (6.1 грамма).
  • Встроенный антипараллельный диод.

Особенности:

  • Низкие потери проводимости и переключения.
  • Высокая надёжность при высоких температурах.
  • Мягкое переключение и снижение EMI.
  • Положительный температурный коэффициент для параллельного включения.

Рекомендации по применению:

  • Использовать драйвер затвора с напряжением 15В.
  • Обязательно установить снабберную цепь для подавления выбросов.
  • Для отвода тепла использовать радиатор с принудительным обдувом.

IKW15N120T2 — надёжный IGBT для блоков питания ASIC-майнеров. Технология TrenchStop обеспечивает высокую эффективность и низкое тепловыделение.
