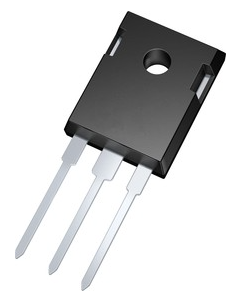

Транзистор IKW15N120H3FKSA1 (TO-247)

Артикул: 3287

DatasheetЧитать онлайнСкачать PDF
● Нет в наличииСрок поставки по запросу Оставьте запрос — уточним ближайшую поставку.
Склад

Цена

1 037 ₽

Бонусы

+ 21 Б

НДС 5%Подробнее

НДС уже учтён в цене

Сумма итого уже с учётом НДС.

Сумма итого
1 037,00 ₽
Сумма без НДС
987,62 ₽

Цена и наличие актуальны для выбранного варианта.

Условия гарантииУточните условия для выбранного товара.

Описание

IGBT транзистор IKW15N120H3FKSA1 (TO-247) — это биполярный транзистор с изолированным затвором третьего поколения TRENCHSTOP от Infineon, оптимизированный для высокочастотного переключения. Компонент оснащён софт-восстанавливающимся антипараллельным диодом, что обеспечивает низкие потери проводимости и переключения. Предназначен для замены планарных MOSFET в приложениях с частотами до 70 кГц.

В майнинговом оборудовании IKW15N120H3FKSA1 применяется в первичных цепях мощных блоков питания ASIC-майнеров. Является ключевым компонентом резонансных LLC-преобразователей и активных корректоров коэффициента мощности в блоках питания Antminer, Whatsminer. Высокое напряжение пробоя (1200В) и низкое напряжение насыщения обеспечивают высокую эффективность и надёжную круглосуточную работу.

Назначение:

  • Силовые ключи в резонансных LLC-преобразователях блоков питания майнеров.
  • Применение в активных корректорах коэффициента мощности высокой мощности.
  • Замена вышедших из строя IGBT в ремонтируемых блоках питания Antminer, Whatsminer.
  • Использование в инверторах и импульсных источниках питания на частотах 20-100 кГц.

Технические характеристики:

  • Модель: IKW15N120H3FKSA1 (маркировка K15H1203).
  • Производитель: Infineon Technologies.
  • Тип: N-канальный IGBT с антипараллельным диодом.
  • Технология: TRENCHSTOP 3.
  • Корпус: TO-247.
  • Напряжение коллектор-эмиттер: 1200 В.
  • Ток коллектора: 30 А.
  • Импульсный ток: 60 А.
  • Напряжение насыщения: 2.4 В.
  • Рассеиваемая мощность: 217 Вт.
  • Заряд затвора: 75 нКл.
  • Энергия переключения: 1.55 мДж.
  • Рабочая температура: -40…+175 °C.

Конструктивные особенности:

  • Корпус TO-247, размеры 15.9×5.0 мм.
  • Высота корпуса: 21.1 мм.
  • Вес компонента: 6.16 – 7.5 грамма.
  • Встроенный антипараллельный диод.

Особенности:

  • Низкие потери проводимости и переключения.
  • Высокая надёжность при температурах до 175°C.
  • Мягкое переключение и снижение EMI.
  • Положительный температурный коэффициент для параллельного включения.

Рекомендации по применению:

  • Использовать драйвер затвора с напряжением 15В.
  • Обязательно установить снабберную цепь для подавления выбросов.
  • Для отвода тепла использовать радиатор с принудительным обдувом.

IKW15N120H3FKSA1 — надёжный IGBT для блоков питания ASIC-майнеров. Технология TRENCHSTOP 3 обеспечивает высокую эффективность и низкое тепловыделение.
