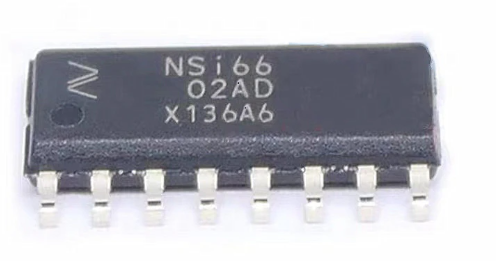

Микросхема NSI6602AD (SOP-16)

Микросхема NSI6602AD в корпусе SOP-16 — это высоконадежный двухканальный драйвер затвора с гальванической развязкой, предназначенный для управления мощными транзисторами MOSFET и IGBT в источниках питания и преобразователях, используемых в майнинг-оборудовании. Обеспечивает высокую скорость переключения, устойчивость к переходным процессам и защиту от пониженного напряжения, что делает её идеальной для применения в условиях высокой плотности мощности и повышенных нагрузок.

Ключевые особенности

• Два независимых канала управления затвором с изоляцией до 3000 В RMS
• Пиковый ток: до 4 А (источник), до 6 А (сток)
• Высокая скорость переключения: задержка распространения — 19 нс, согласование — до 5 нс
• Иммунитет к переходным процессам общего режима (CMTI): ±100 кВ/мкс
• Входное напряжение питания: от 2.7 В до 5.5 В
• Напряжение питания драйвера: до 28 В
• Встроенная защита от пониженного напряжения (UVLO) на всех каналах
• Программируемое мертвое время и поддержка импульсов от 20 нс

Области применения

• Майнинг-фермы: управление силовыми ключами в блоках питания ASIC и GPU-оборудования
• Импульсные источники питания: драйверы затвора для высоковольтных транзисторов
• DC-DC преобразователи: синхронное переключение и управление нагрузкой
• Инверторы и зарядные устройства: схемы с высокой плотностью мощности

Преимущества для майнинга

• Надёжная работа при высоком напряжении и переменных токах
• Снижение тепловых потерь благодаря высокой скорости переключения
• Гальваническая развязка между управляющей и силовой частью схемы
• Совместимость с типовыми схемами блоков питания Antminer, Whatsminer и других устройств

Технические характеристики

• Модель: NSI6602AD
• Тип: изолированный двухканальный драйвер затвора MOSFET/IGBT
• Корпус: SOP-16
• Изоляция: до 3000 В RMS
• Питание входа: 2.7 В – 5.5 В
• Питание драйвера: до 28 В
• Пиковый ток: 4 А / 6 А
• Задержка: 19 нс, согласование: до 5 нс
• CMTI: ±100 кВ/мкс
• Температурный диапазон: –40 °C до +125 °C
