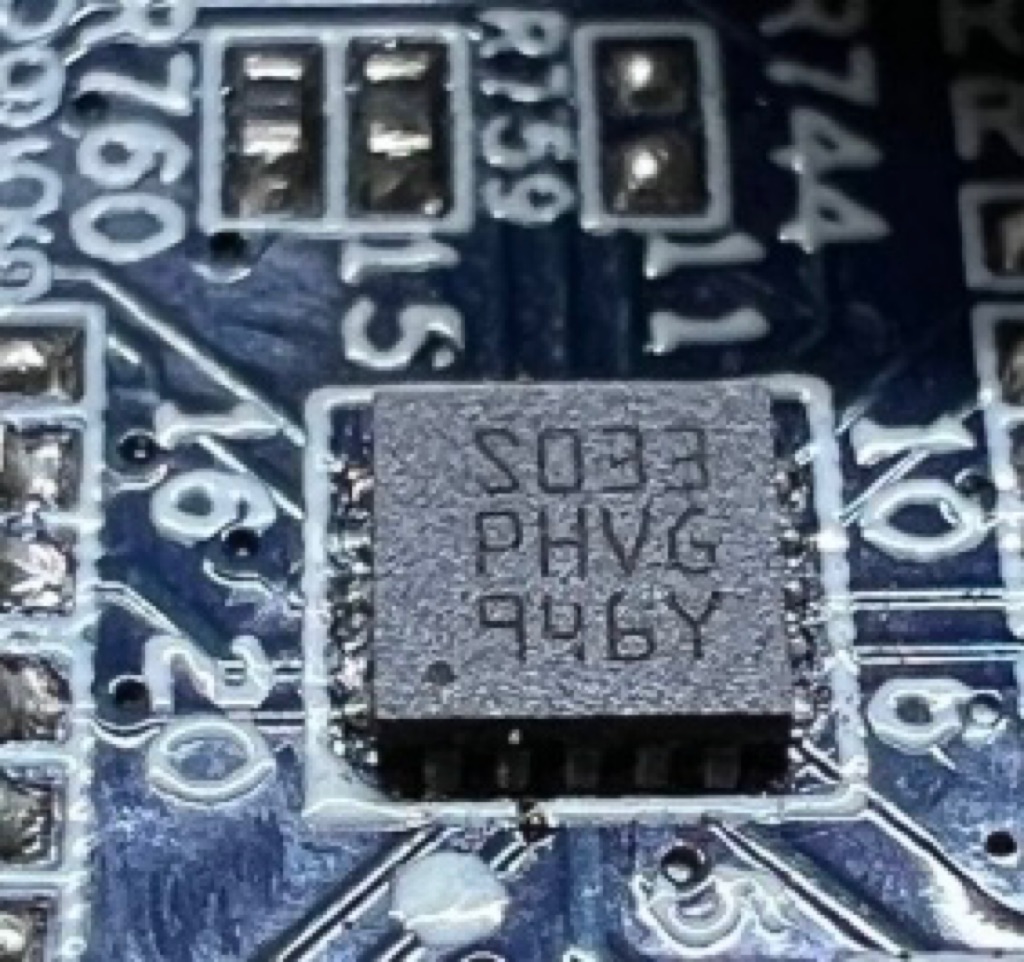

Микросхема STM8S003F3U6TR

Микроконтроллер STM8S003F3U6TR — это 8-битное устройство на ядре STM8 от STMicroelectronics. Предназначен для промышленных и потребительских устройств, требующих баланса производительности и низкой стоимости. Корпус UFQFPN-20 (3×3 мм) для SMD монтажа, поставляется в ленте и катушке.

В майнинговом оборудовании STM8S003F3U6TR применяется для мониторинга температурных датчиков, управления вентиляторами через ШИМ, обработки протоколов связи с хеш-платами (SPI, I2C, UART) и реализации алгоритмов защиты. Низкая стоимость и высокая надежность делают его популярным для ремонта управляющих плат Antminer, Whatsminer.

Назначение:

• Мониторинг температуры на хеш-платах и в блоках питания.
• Управление вентиляторами охлаждения через ШИМ.
• Организация связи между управляющей платой и хеш-платами.
• Реализация логики защиты по температуре и току.
• Замена контроллеров при ремонте плат Antminer, Whatsminer.

Технические характеристики:

• Модель: STM8S003F3U6TR.
• Производитель: STMicroelectronics.
• Ядро: STM8, 8-бит, до 16 МГц.
• Flash: 8 КБ.
• RAM: 1 КБ.
• EEPROM: 128 байт.
• Интерфейсы: I2C, SPI, UART.
• АЦП: 5 каналов, 10 бит.
• Таймеры: 3 (16-битные ШИМ).
• Напряжение: 2.95 – 5.5 В.
• Рабочая температура: -40…+85 °C.

Конструктивные особенности:

• Корпус UFQFPN-20, размеры 3.0×3.0 мм.
• Высота корпуса: 0.55 мм.
• Вес компонента: 0.000022 кг (0.022 грамма).
• SMD монтаж, упаковка Tape & Reel.

Особенности:

• Низкая стоимость при хорошей производительности.
• Встроенный высокоточный RC-генератор.
• Аппаратный watchdog и детектор понижения питания.
• Режимы пониженного энергопотребления.

Рекомендации по применению:

• Обеспечить качественную пайку корпуса QFN.
• Использовать блокировочные конденсаторы по питанию.
• Для программирования использовать SWIM интерфейс.

STM8S003F3U6TR — недорогой и надежный 8-битный микроконтроллер для вспомогательных узлов майнингового оборудования. Идеален для управления вентиляторами, мониторинга температуры и связи с хеш-платами.
