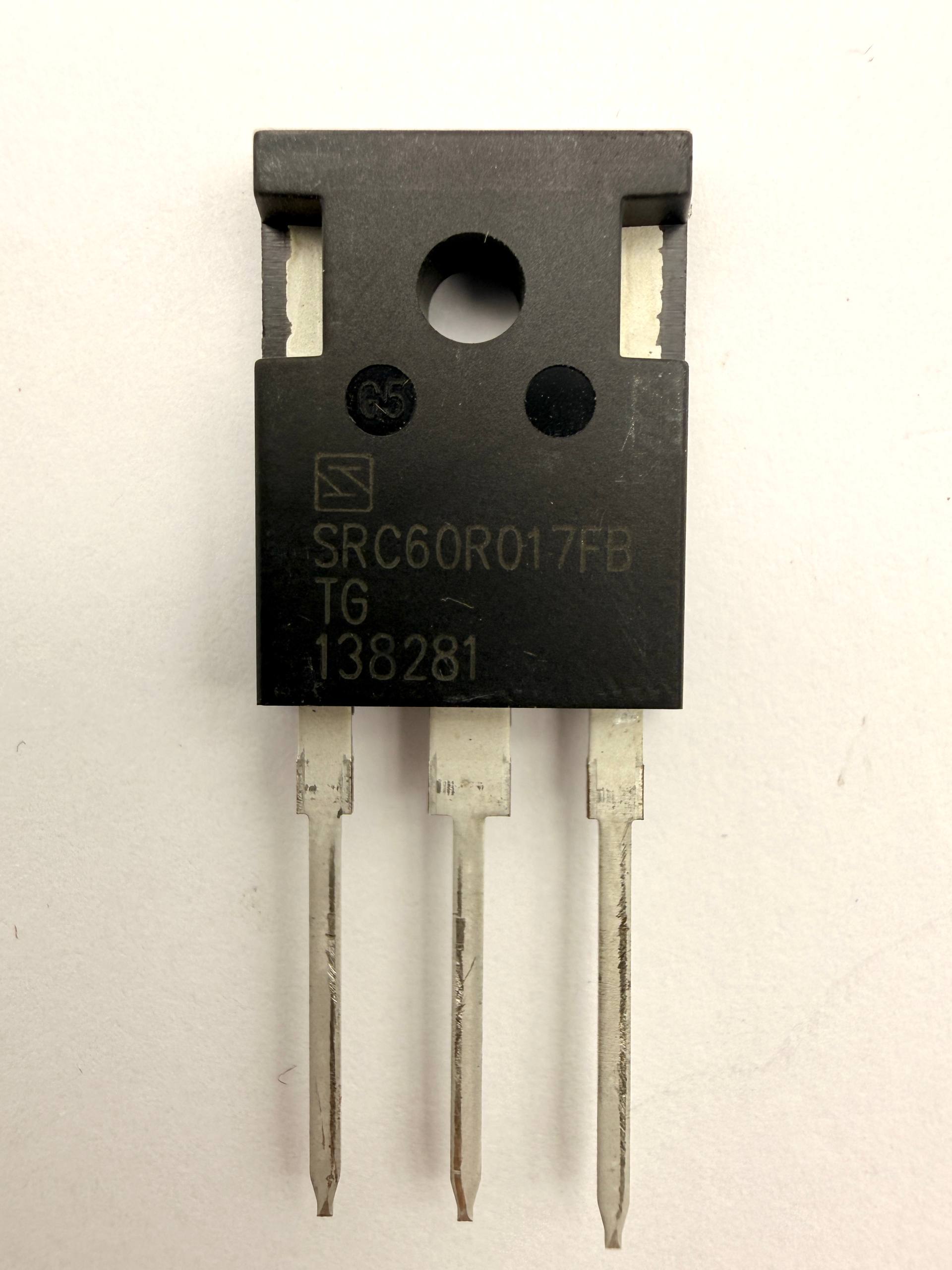

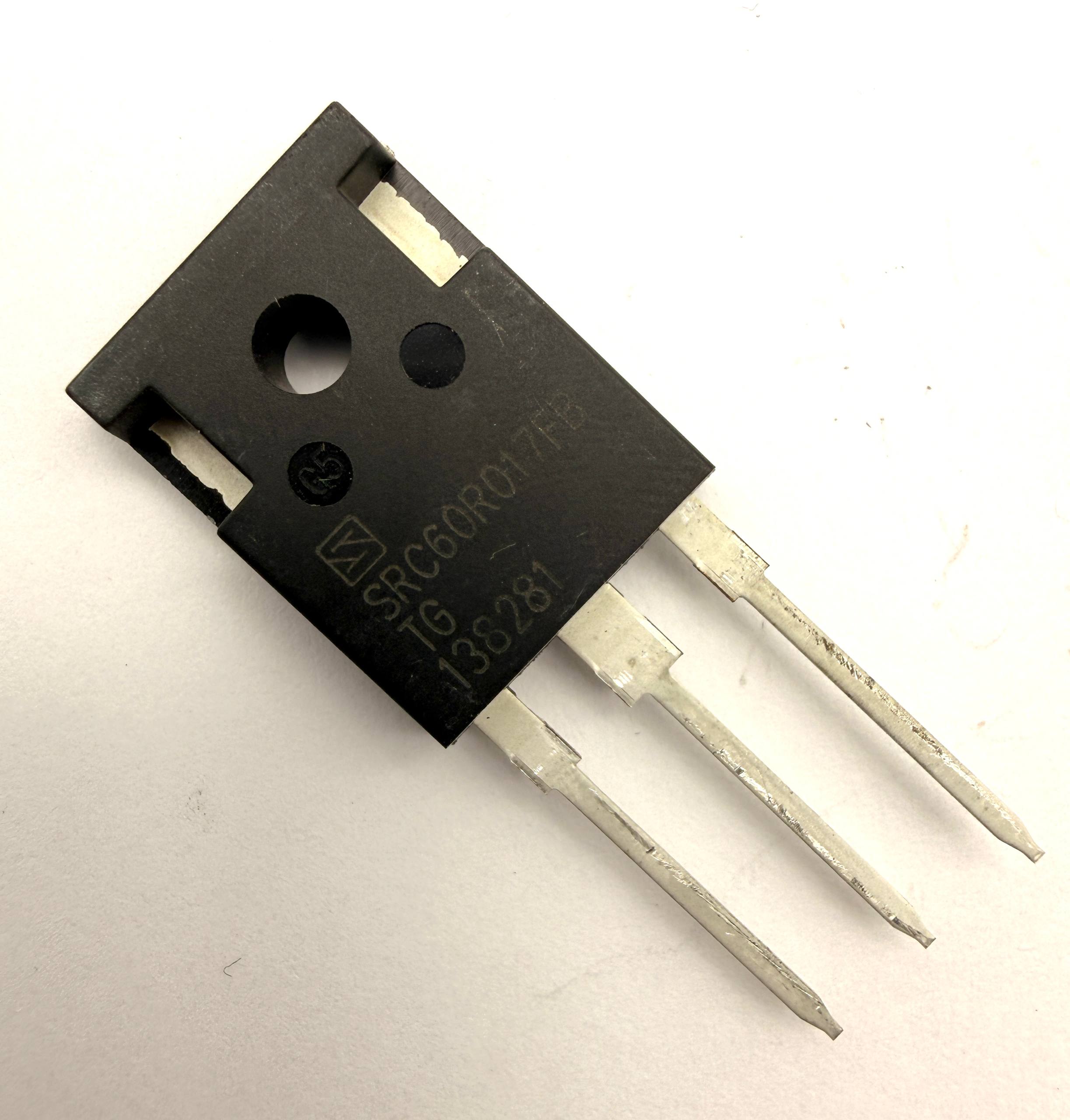

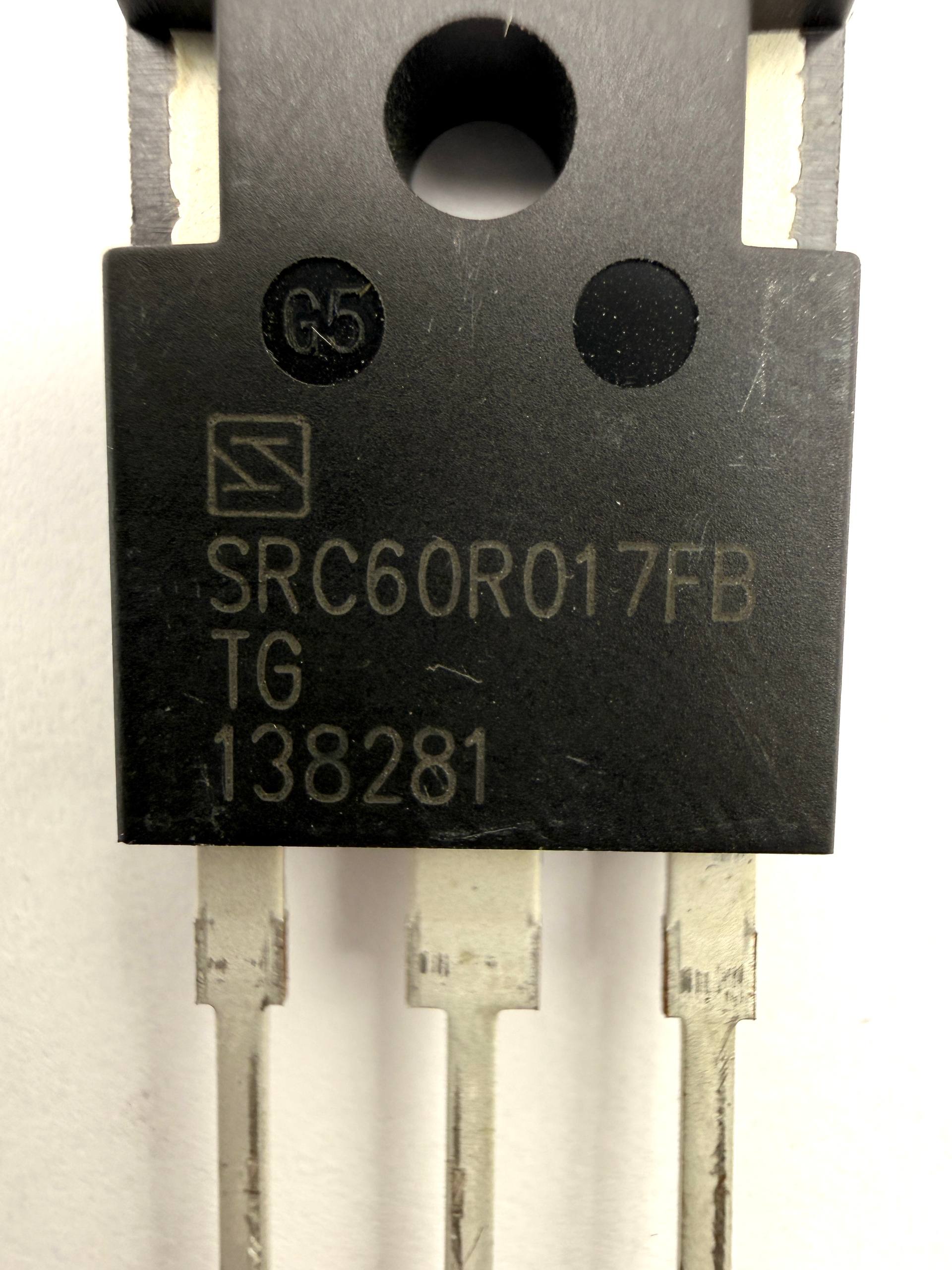

Транзистор SRC60R017FBS — это мощный полевой MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) с N-каналом, выполненный по современной технологии суперджанкшен (Superjunction). Данный компонент производится с использованием передовой архитектуры, обеспечивающей экстремально низкое сопротивление открытого канала и высокую эффективность переключения. Корпус SRC60R017FBS, 60R017 оптимизирован для поверхностного монтажа и работы с высокими токами в компактных силовых узлах майнингового оборудования.
В контексте майнинга криптовалют, где энергоэффективность и тепловыделение напрямую влияют на рентабельность, применение транзисторов с ультранизким сопротивлением является критическим фактором. SRC60R017FBS предназначен для использования в высокочастотных импульсных источниках питания (SMPS), цепях синхронного выпрямления и DC-DC преобразователях, питающих ASIC-чипы. Способность коммутировать токи в сотни ампер с минимальными потерями позволяет создавать блоки питания с КПД выше 98%, что снижает затраты на электроэнергию и упрощает систему охлаждения.
Назначение:
- Применение в качестве силового ключа в первичных и вторичных цепях импульсных блоков питания для ASIC-майнеров.
- Использование в высокочастотных DC-DC преобразователях (понижающих, повышающих) для питания ядер ASIC-чипов.
- Работа в схемах синхронного выпрямления (SR, Synchronous Rectification) для замены диодов Шоттки с целью снижения потерь проводимости.
- Критический компонент в цепях коррекции коэффициента мощности (PFC) для блоков питания промышленного класса.
- Замена вышедших из строя MOSFET в модулях питания майнинговых ферм и серверном оборудовании.
Технические характеристики:
- Модель: SRC60R017FBS.
- Тип канала: N-канальный MOSFET.
- Технология: Superjunction (суперджанкшен).
- Тип корпуса: Высокомощный SMD-корпус с термоусиленной площадкой.
- Максимальное напряжение сток-исток (VDSS): 600 В.
- Максимальный ток стока (ID): 70 А (при TC=25°C).
- Максимальный импульсный ток стока (IDM): 200 А.
- Сопротивление открытого канала (RDS(on)): 0,017 Ом (17 мОм) — типовое значение.
- Пороговое напряжение затвор-исток (VGS(th)): 3…5 В.
- Максимальная рассеиваемая мощность (Ptot): 500 Вт (при TC=25°C).
- Диапазон рабочей температуры перехода (Tj): –55…+150 °C.
- Входная емкость (Ciss): 6500 пФ (типовое).
- Заряд затвора (QG): 150 нКл (типовое).
- Время восстановления обратного диода (trr): 300 нс.
Электрические параметры:
- Напряжение сток-исток пробоя (V(BR)DSS): 600 В минимум.
- Напряжение затвор-исток (VGS): ±30 В.
- Ток стока постоянный (ID): 70 А (при 25°C), 50 А (при 100°C).
- Сопротивление открытого канала максимальное (RDS(on) max): 0,02 Ом (20 мОм) при VGS=10 В.
- Крутизна характеристики (gfs): 80 См (сименс).
- Заряд обратного восстановления (Qrr): 12 мкКл.
- Тепловое сопротивление переход-корпус (RthJC): 0,25 °C/Вт.
- Выходная емкость (Coss): 450 пФ.
- Проходная емкость (Crss): 25 пФ.
Конструктивные особенности:
- Корпус с низкопрофильным дизайном для поверхностного монтажа, оптимизированный для автоматизированной сборки.
- Усиленная термоплощадка (thermal pad) на нижней стороне корпуса для эффективного отвода тепла на печатную плату.
- Многослойная структура кристалла с вертикальной ориентацией канала для минимизации паразитных параметров.
- Герметичный пластиковый корпус, устойчивый к воздействию температуры и влажности.
- Габаритные размеры (Д x Ш x В): 10,2 мм x 9,5 мм x 4,1 мм.
- Вес компонента: примерно 1,8 грамма.
Особенности:
- Экстремально низкое сопротивление открытого канала (RDS(on) = 17 мОм) при напряжении 600 В, что является выдающимся показателем для данного класса напряжения.
- Высокая скорость переключения благодаря оптимизированному заряду затвора и низким паразитным емкостям.
- Улучшенная характеристика обратного диода (body diode) с мягким восстановлением, что снижает выбросы напряжения в мостовых топологиях.
- Широкий диапазон рабочих температур и высокая устойчивость к лавинному пробою.
- Совместимость с современными драйверами затворов благодаря оптимизированному пороговому напряжению.
Рекомендации по применению:
- Для достижения заявленного сопротивления открытого канала необходимо обеспечить напряжение затвор-исток не менее 10 В.
- Требуется тщательная разводка печатной платы с минимальной длиной силовых цепей для снижения паразитной индуктивности.
- Для отвода тепла необходимо использовать многослойную печатную плату с термопереходами (thermal vias) под термоплощадкой транзистора.
- Рекомендуется применение снабберных цепей для подавления высокочастотных колебаний, возникающих при коммутации больших токов.
- При параллельном включении нескольких транзисторов для увеличения токовой нагрузки необходимо учитывать температурные коэффициенты и использовать симметричную разводку.
- Выбор резистора затвора (RG) должен обеспечивать баланс между скоростью переключения и уровнем электромагнитных помех (EMI).
Транзистор SRC60R017FBS представляет собой вершину инженерной мысли в области силовой электроники для майнинга. Использование данного компонента в блоках питания ASIC-майнеров позволяет достичь рекордных показателей энергоэффективности, минимизировать тепловыделение и обеспечить стабильную работу оборудования при экстремальных нагрузках. Это решение для тех, кто стремится к максимальной производительности и экономической эффективности майнинговой фермы.
