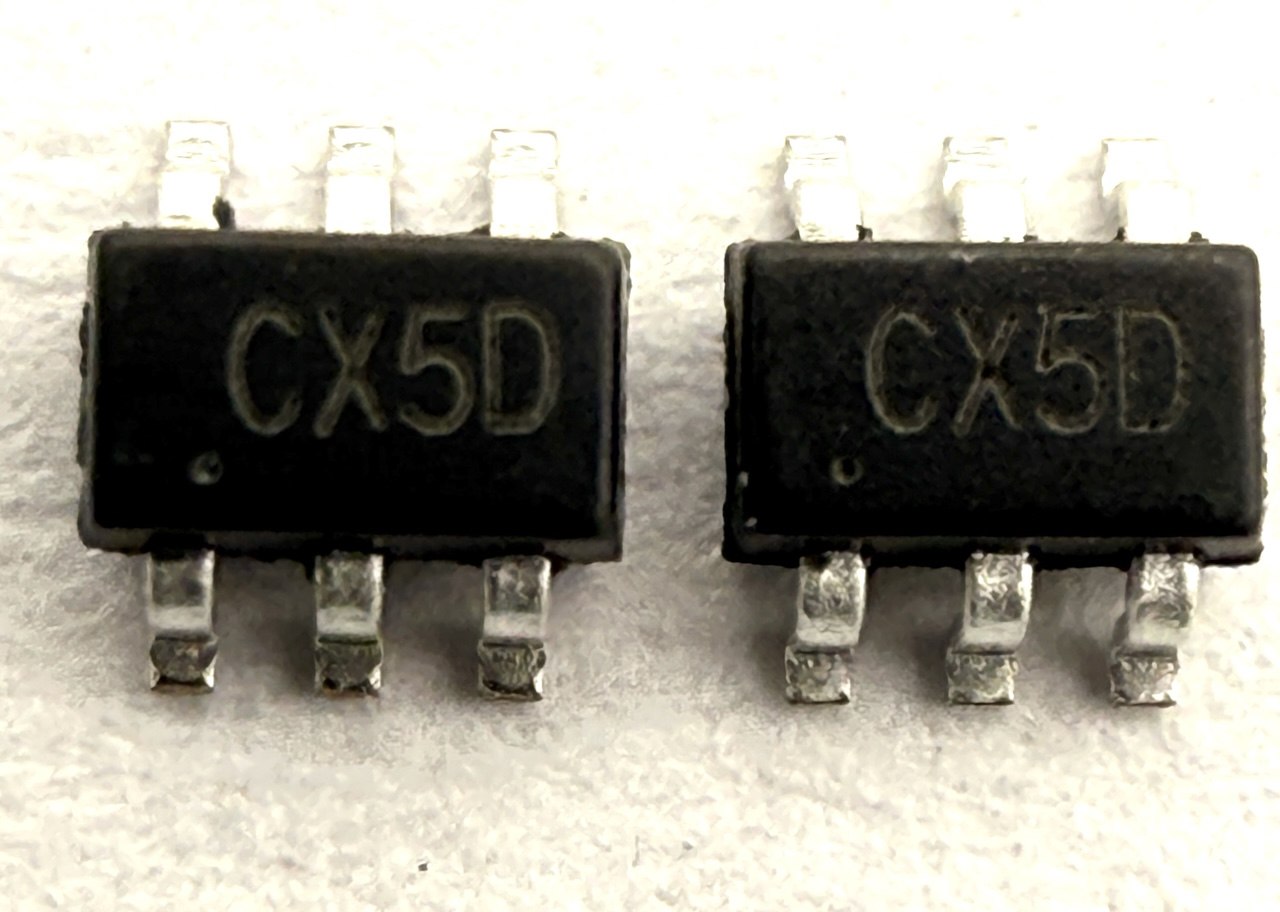

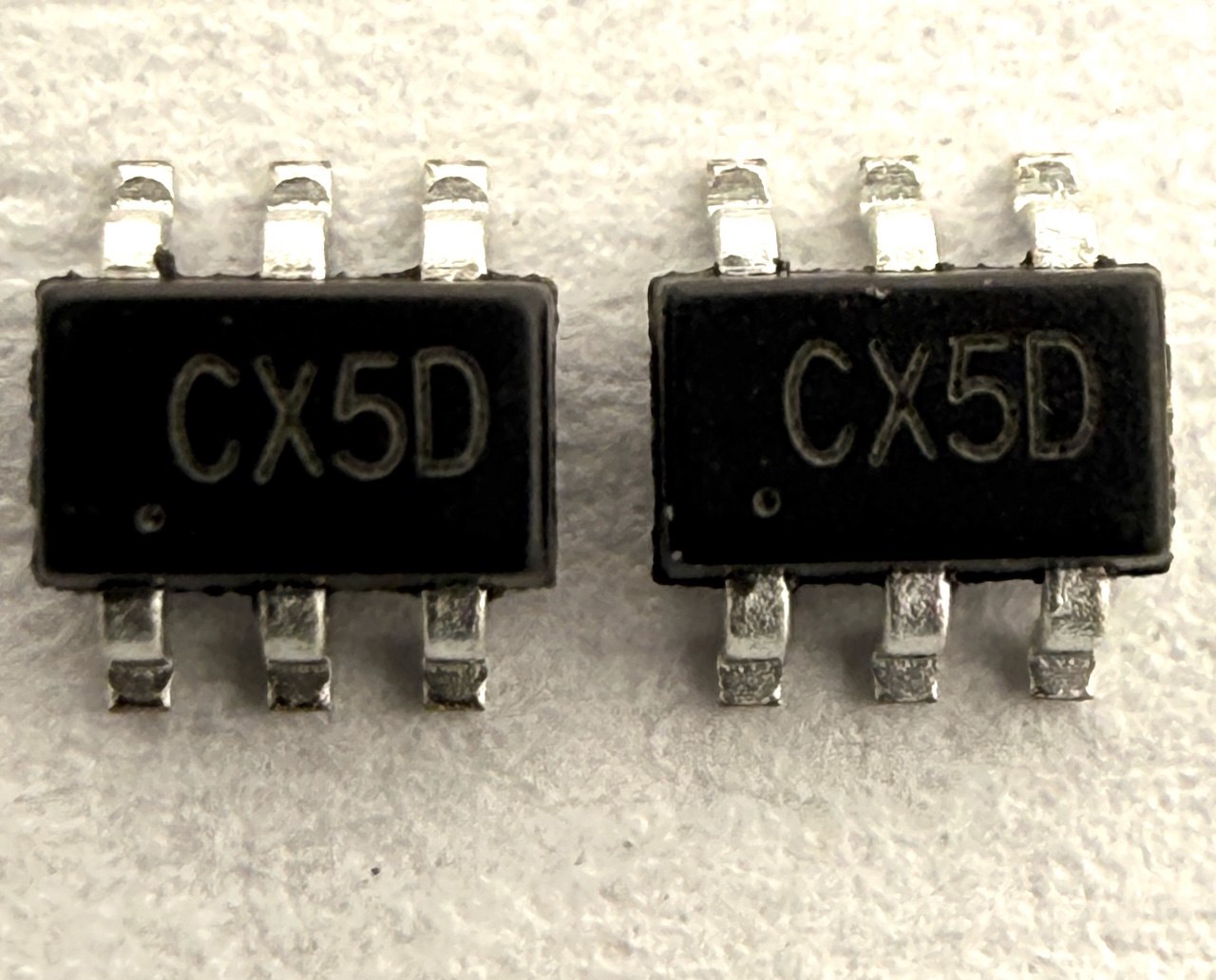

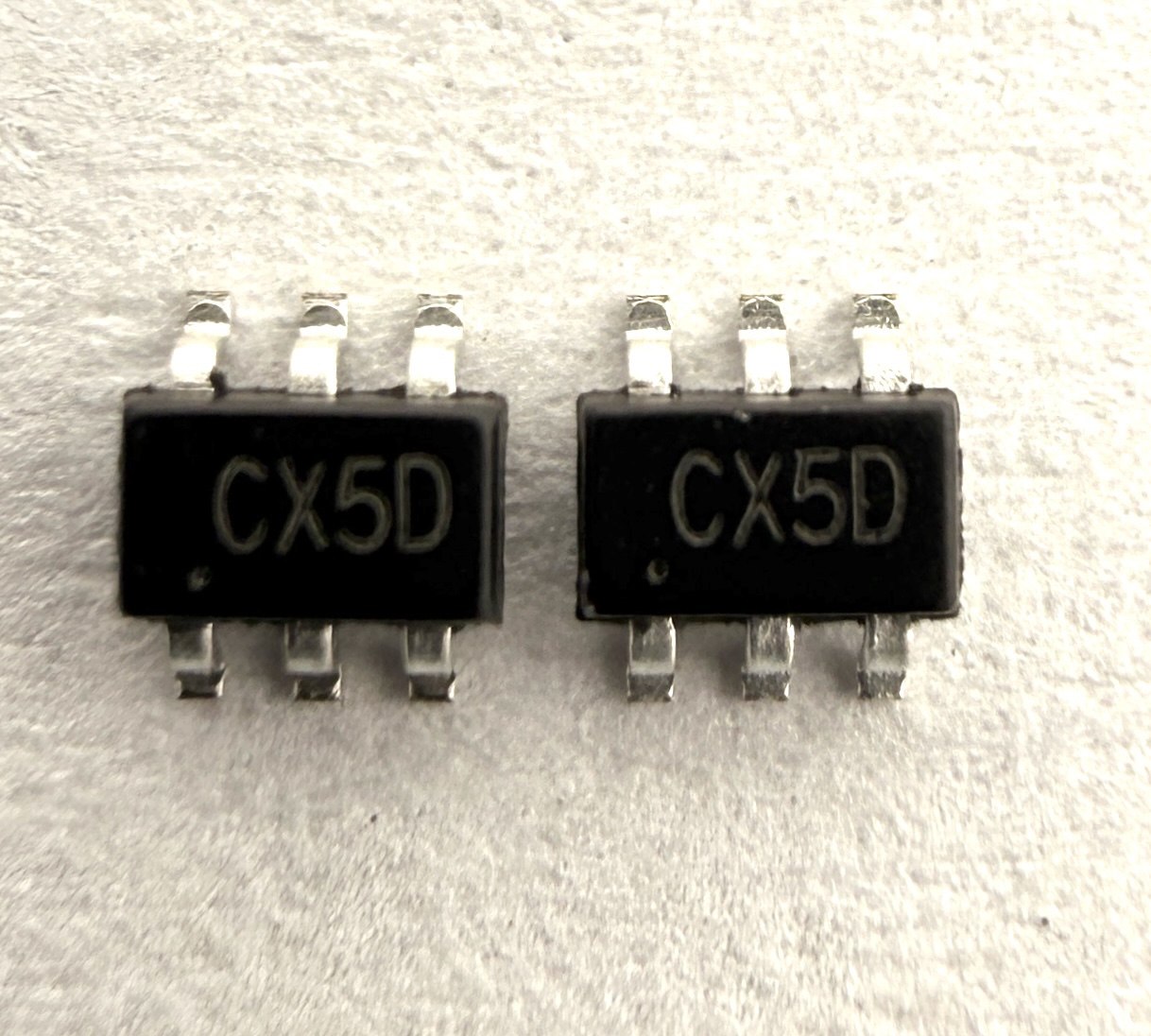

Микросхема AiP74LVC1T45GC363.TR (SOT-363) CX

Микросхема AiP74LVC1T45GC363.TR — это одноразрядный двунаправленный логический буфер/трансивер, предназначенный для сопряжения цифровых устройств, работающих в разных логических уровнях (电平转换). Компонент выполнен по технологии 74LVC (Low-Voltage CMOS) и размещен в сверхминиатюрном корпусе SOT-363, что делает его незаменимым в устройствах с высокой плотностью монтажа.

Применяеттся на Хэш платах Whatsminer M61. Стабилизатор уровней сигналов

В оборудовании для майнинга криптовалют данный компонент играет критическую роль в организации взаимодействия между 3.3-вольтовой логикой управляющих контроллеров и 5-вольтовой периферией. Наиболее часто AiP74LVC1T45GC363.TR используется на управляющих платах майнеров для беспрепятственной передачи данных между основным процессором (часто работающим на 1.8V или 2.5V) и интерфейсными микросхемами (Ethernet PHY), а также для связи с хеш-платами, где используется напряжение 3.3V. Эта микросхема обеспечивает гальваническую развязку уровней сигналов и высокую помехоустойчивость линий связи в условиях сильных электромагнитных помех, создаваемых работой ASIC-чипов и мощных вентиляторов.

Назначение:

• Обеспечение двунаправленного обмена данными между микроконтроллером (MCU) управляющей платы и хеш-платами ASIC-майнера.
• Согласование логических уровней (1.2V, 1.8V, 2.5V, 3.3V, 5.0V) между различными узлами майнера: процессором, памятью, интерфейсами и периферией.
• Буферизация и усиление сигналов управления (например, сигналов сброса или прерываний) для предотвращения деградации сигнала на длинных проводниках.
• Замена вышедших из строя логических микросхем в цепях диагностики и отладки майнеров.
• Применение в сервисных переходниках (например, FTDI для прошивки) для преобразования уровней между стандартным USB-UART (5V) и логикой контроллера майнера (3.3V).

Технические характеристики:

• Модель: AiP74LVC1T45GC363.TR.
• Производитель: Wuxi I-CORE (中微爱芯).
• Тип корпуса: SOT-363 (также известный как SC-70-6).
• Тип компонента: Одноразрядный двунаправленный трансивер с тремя состояниями выхода.
• Напряжение питания (VCC(A) и VCC(B)): от 1.2 В до 5.5 В (каждый порт имеет независимое питание).
• Выходной ток (канал): IOL/IOH = 24 мА (обеспечивает высокую нагрузочную способность).
• Время задержки распространения (tpd): Типовое значение для логики 74LVC.
• Ток потребления в статике (Iq): 16 мкА (низкое энергопотребление).
• Рабочая температура: от -40°C до +105°C (расширенный промышленный диапазон).
• Направление передачи: управляется сигналом DIR (High: A→B, Low: B→A).

Электрические параметры и логика работы:

• Поддержка горячего подключения (Partial Power Down) — выводы обладают высокой устойчивостью к замыканиям при отсутствии питания.
• Функция "Bus Hold" на входах (для конкретных исполнений) — удержание последнего логического уровня при отключении источника сигнала.
• Входная емкость: минимальная, оптимизирована для высокоскоростной передачи.
• Соответствие стандарту JESD8 для низковольтной логики.
• Статический ток потребления: Icc = 20 мкА (Макс.) при Vcc = 3.3В.

Конструктивные особенности:

• Микроминиатюрный корпус SOT-363 с размерами 2.0 мм x 1.25 мм и высотой 0.9 мм.
• Малая паразитная емкость выводов, что критично для сохранения целостности высокочастотных сигналов (например, I2C или SPI).
• Термоустойчивый пластиковый корпус, выдерживающий высокотемпературную пайку (260°C).
• Вес компонента: всего 0.000047 кг (0.047 грамма).

Особенности:

• Универсальность: возможность автоматического определения направления передачи данных или принудительного управления через контакт DIR.
• Критически важен для "сшивки" (Bridging) между 1.8V и 3.3V доменами в современных ASIC-майнерах нового поколения.
• Совместимость с логическими семействами LVC, LVX, LVT, что упрощает поиск замены при ремонте.
• Высокая устойчивость к статическому электричеству (ESD Protection up to 2kV HBM).

Рекомендации по применению:

• При монтаже необходимо размещать микросхему как можно ближе к краю платы, если она используется в качестве буфера для внешних разъемов (Ethernet, USB).
• Рекомендуется блокировочный конденсатор 0.1 мкФ, установленный максимально близко к выводам питания VCC.
• В незадействованных каналах (если есть) рекомендуется заводить входы на GND или VCC через резистор.
• При замене аналогов необходимо строго соблюдать полярность установки и распиновку SOT-363.

Совместимость и замена:

AiP74LVC1T45GC363.TR является полным функциональным аналогом широко распространенных микросхем, таких как SN74LVC1T45 (Texas Instruments), 74LVC1T45 (NXP/Philips) или STG3699. Это обеспечивает легкую доступность компонента при ремонте и отсутствие дефицита запасных частей для обслуживания ферм.

AiP74LVC1T45GC363.TR — это "рабочая лошадка" цифровой схемотехники майнинговых устройств. Отказ этой малозаметной микросхемы часто приводит к потере связи контроллера с хеш-платами или невозможности прошивки устройства. Использование оригинальной микросхемы от Wuxi I-CORE гарантирует восстановление стабильной работы вашего оборудования.
