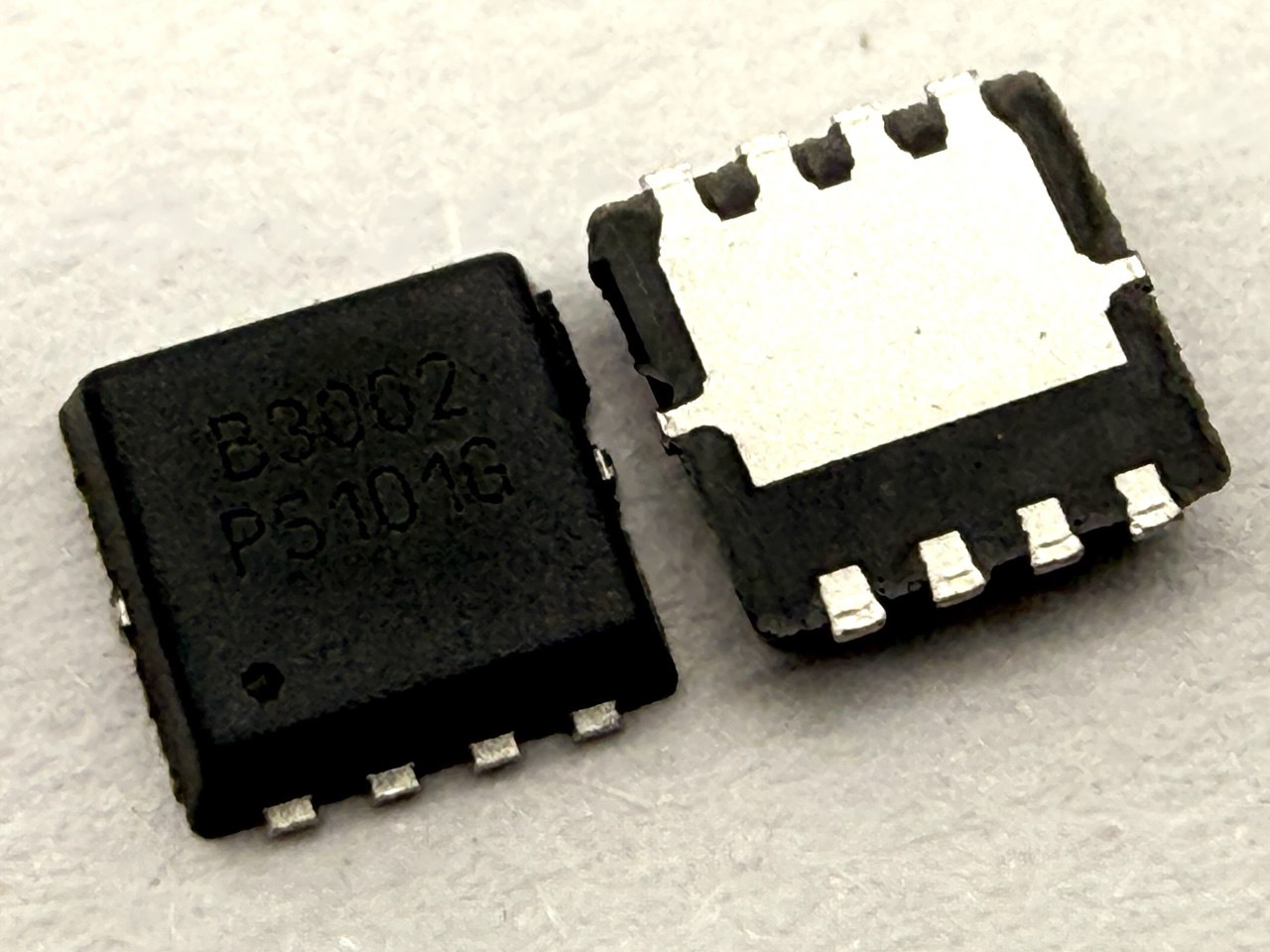

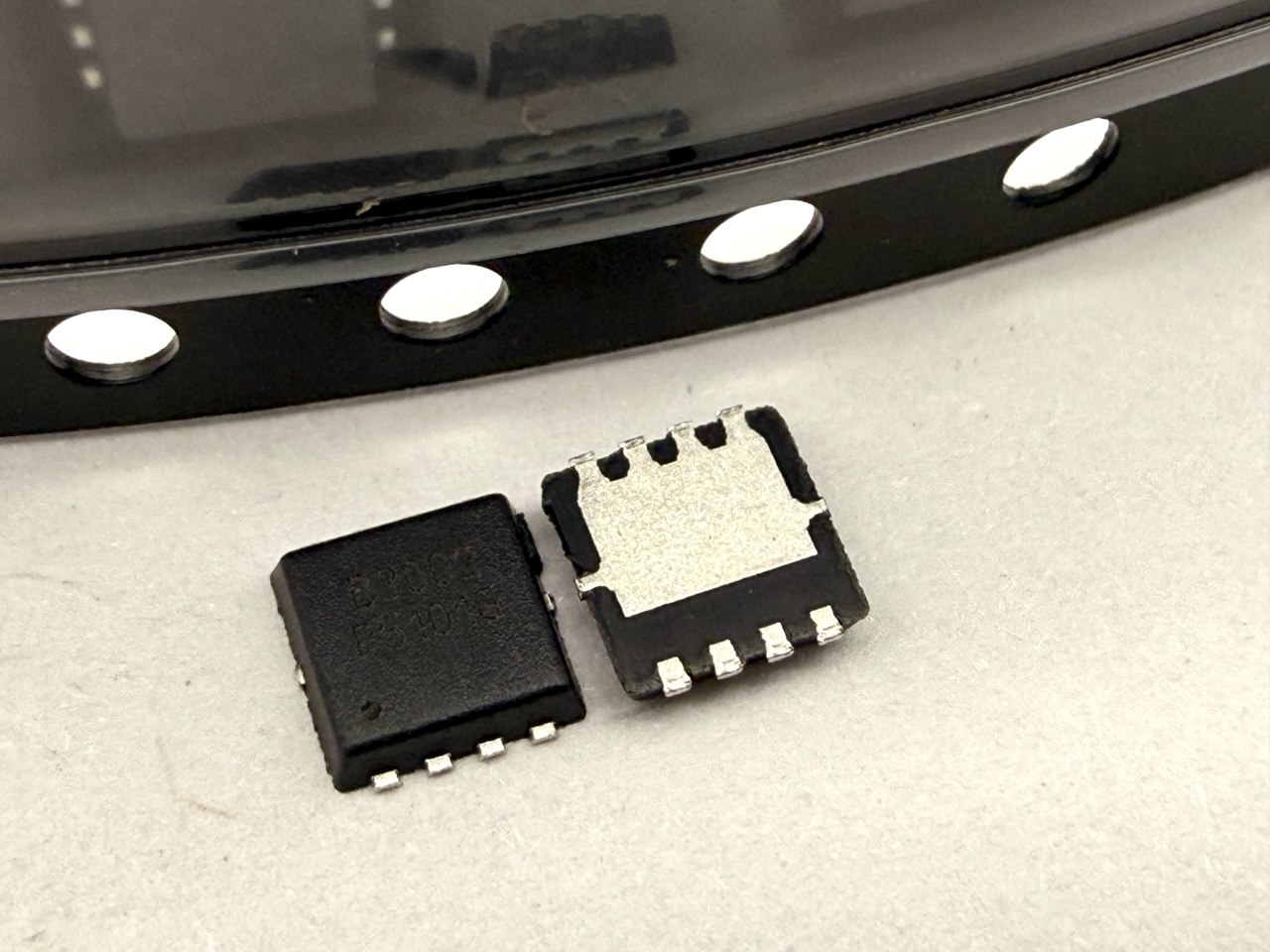

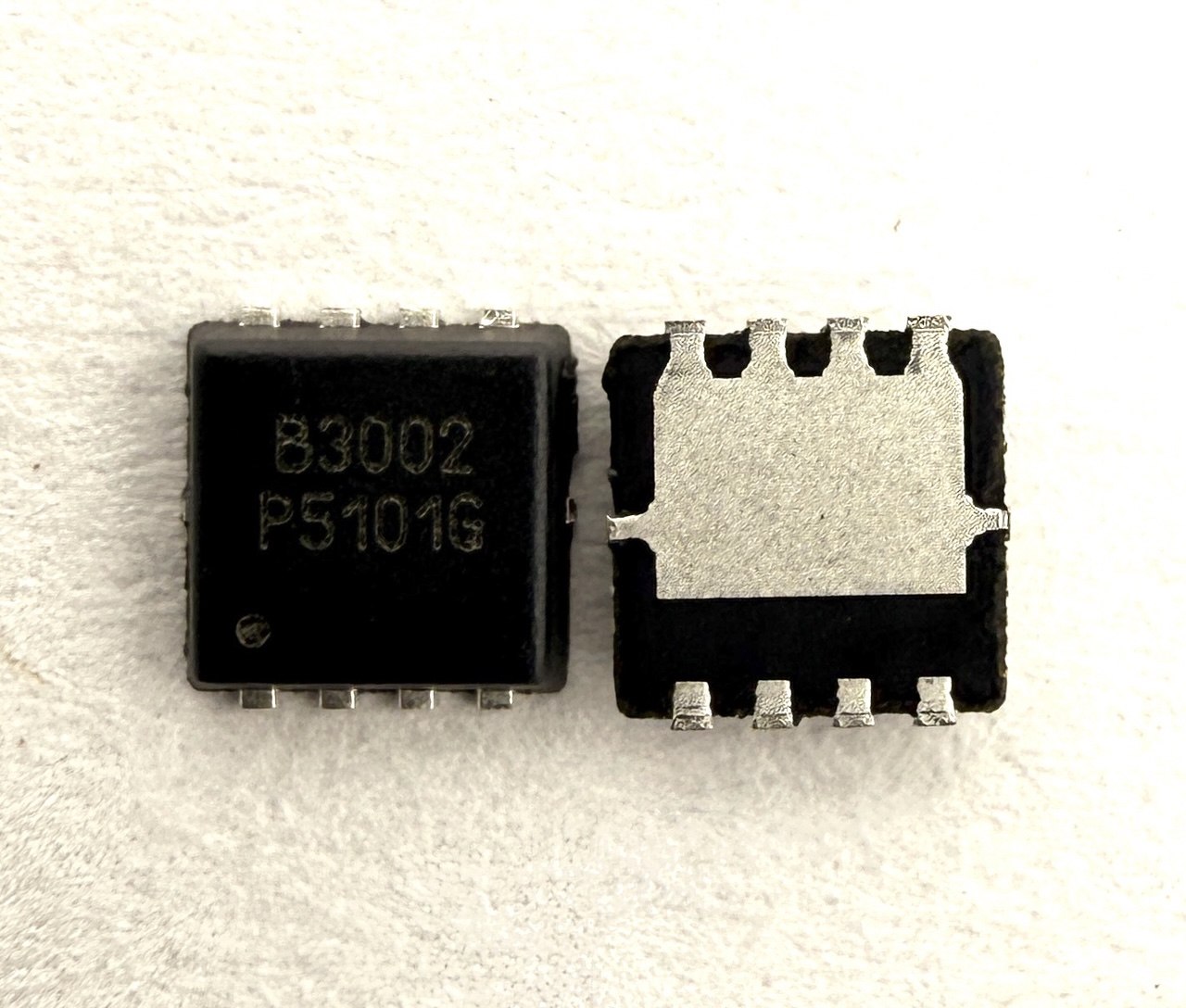

Транзистор FKBB3002 (PRPAK 3X3) 30 В, 28 А

Транзистор FKBB3002 — это N-канальный силовой MOSFET в ультракомпактном корпусе PRPAK 3x3 мм от FETek (东沅). Компонент выполнен по передовой высокоплотной траншейной технологии (Advanced high cell density Trench), что позволило достичь низкого сопротивления открытого канала и малого заряда затвора при сохранении высокой надежности [citation:2][citation:5]. Прибор полностью соответствует требованиям RoHS и Green Product [citation:2][citation:7].

В оборудовании для майнинга криптовалют FKBB3002 применяется в цепях синхронных понижающих преобразователей (Synchronous Buck Converters), питающих управляющую логику и интерфейсные микросхемы хеш-плат. Низкое сопротивление канала (18 мОм) минимизирует потери проводимости, что особенно важно при токах до 28А, характерных для вторичных цепей питания ASIC-майнеров [citation:1][citation:5]. Полная гарантия по лавинной стойкости (100% EAS guaranteed) обеспечивает надежную работу в условиях перегрузок и импульсных помех, возникающих при работе мощных блоков питания [citation:2][citation:7].

Назначение:

• Ключевой элемент в синхронных понижающих DC-DC преобразователях на управляющих платах майнеров.
• Замена выходных MOSFET в цепях питания микроконтроллеров, памяти и интерфейсных микросхем хеш-плат.
• Применение в системах управления питанием (Power Management) ASIC-майнеров Antminer, Whatsminer и Avalon.
• Использование в маломощных импульсных блоках питания, драйверах вентиляторов и схемах коммутации нагрузки.

Технические характеристики:

• Модель: FKBB3002.
• Производитель: FETek (东沅) .
• Тип: N-канальный MOSFET .
• Технология: Trench (высокоплотная траншейная) .
• Корпус: PRPAK 3x3 мм (PRPAK3X3) .
• Максимальное напряжение сток-исток (VDSS): 30 В .
• Максимальный постоянный ток стока (ID): 28 А (при VGS=10В, TC=25°C) .
• Импульсный ток стока (IDM): не менее 100 А (гарантировано) .
• Сопротивление открытого канала (RDS(on)): 18 мОм (макс., при VGS=10В, ID=10А) .
• Напряжение затвор-исток (VGSS): ±20 В .
• Пороговое напряжение (VGS(th)): 1.0 – 2.5 В .
• Рассеиваемая мощность (Ptot): 20 Вт .
• Заряд затвора (QG): 7.2 нКл (при VGS=4.5В) .
• Входная емкость (Ciss): 572 пФ .
• Выходная емкость (Coss): 81 пФ .
• Проходная емкость (Crss): 65 пФ .
• Диапазон рабочих температур (Tj): от -55 до +150 °C .
• Время задержки включения (td(on)): 4.1 нс .
• Время нарастания (tr): 9.8 нс .
• Время задержки выключения (td(off)): 15.5 нс .
• Время спада (tf): 6.0 нс .

Конструктивные особенности:

• Корпус PRPAK 3x3 мм (3.3×3.3 мм типовой размер) с усиленной термоплощадкой.
• Низкопрофильная конструкция (высота менее 1.1 мм) для плотного SMD-монтажа.
• Вес компонента: 0.00019 кг (0.19 грамма).
• Полная совместимость с автоматизированными линиями поверхностного монтажа (SMT).
• Соответствие стандартам RoHS и Green Product (безгалогенная, бессвинцовая технология) .

Особенности:

• Низкое сопротивление открытого канала (18 мОм) минимизирует потери проводимости в сильноточных цепях.
• Малый заряд затвора (Qg 7.2 нКл) и низкие емкости обеспечивают высокую скорость переключения и снижение динамических потерь.
• 100% тестирование на лавинную стойкость (100% EAS guaranteed) гарантирует надежность при перегрузках и выбросах напряжения .
• Узкий корпус 3x3 мм идеально подходит для малогабаритных импульсных преобразователей с высокой плотностью монтажа.

Рекомендации по применению:

• Для достижения минимального сопротивления открытого канала необходимо обеспечить напряжение затвор-исток не менее 10 В.
• При монтаже обязательно использовать термопереходы (thermal vias) под термоплощадкой для эффективного отвода тепла.
• Рекомендуется параллельное включение нескольких транзисторов при токовой нагрузке более 20 А для снижения тепловыделения на один компонент.
• Для уменьшения паразитных индуктивностей силовые цепи должны быть максимально короткими и широкими.

Транзистор FKBB3002 в корпусе PRPAK 3x3 мм — это эффективное решение для построения вторичных источников питания и цепей коммутации в майнинговом оборудовании. Низкое сопротивление, малый заряд затвора и высокая надежность делают его идеальным выбором для использования в управляющих платах ASIC-майнеров любых поколений.
