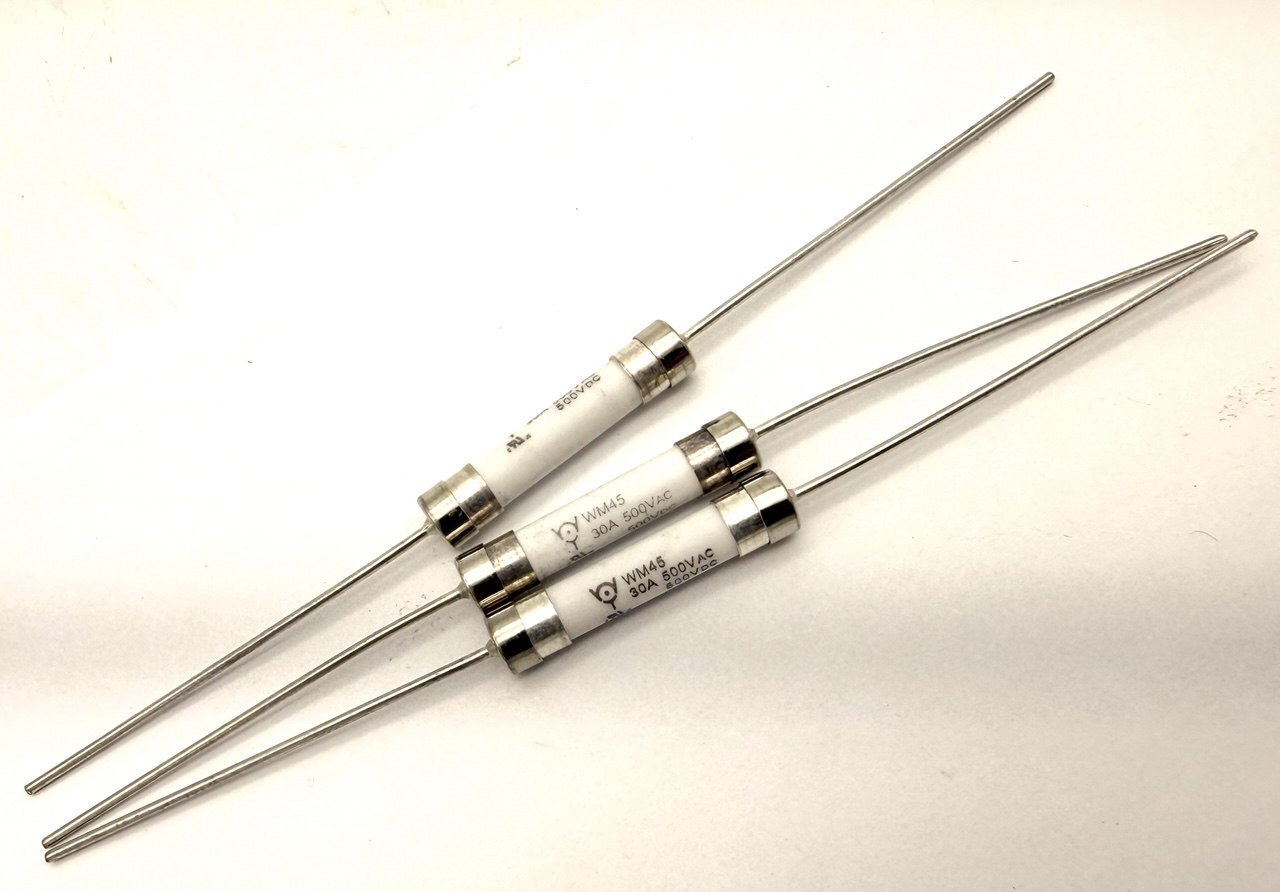

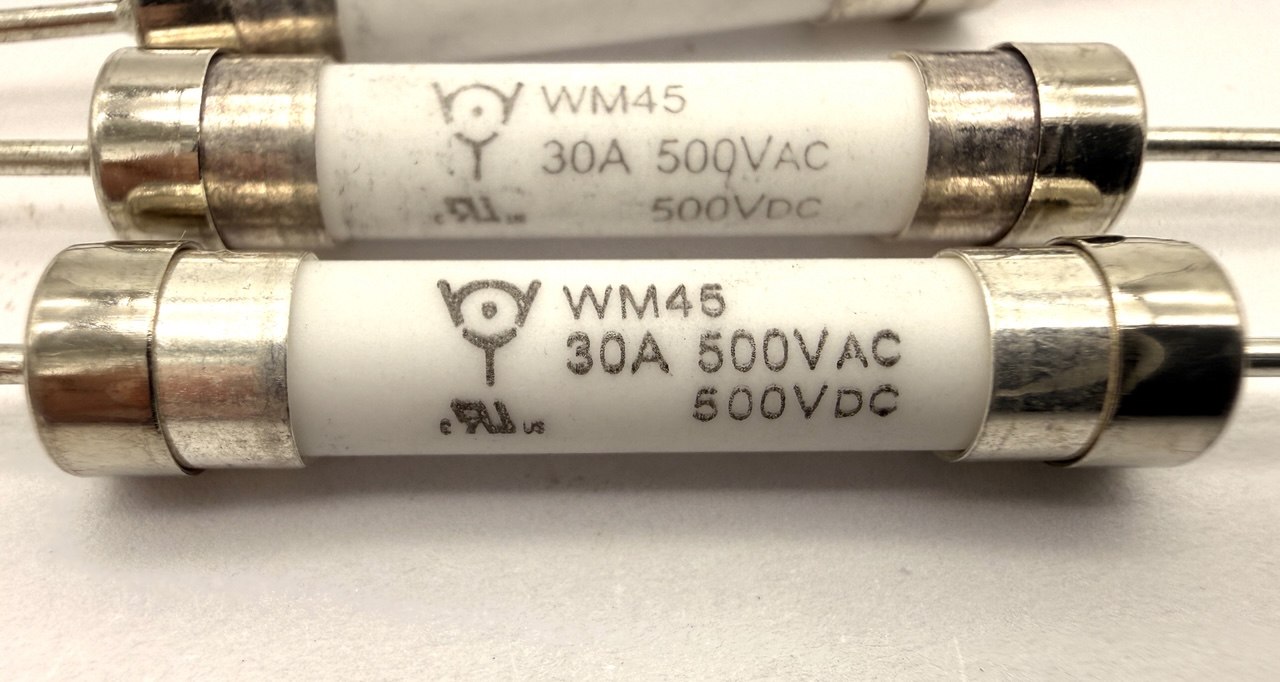

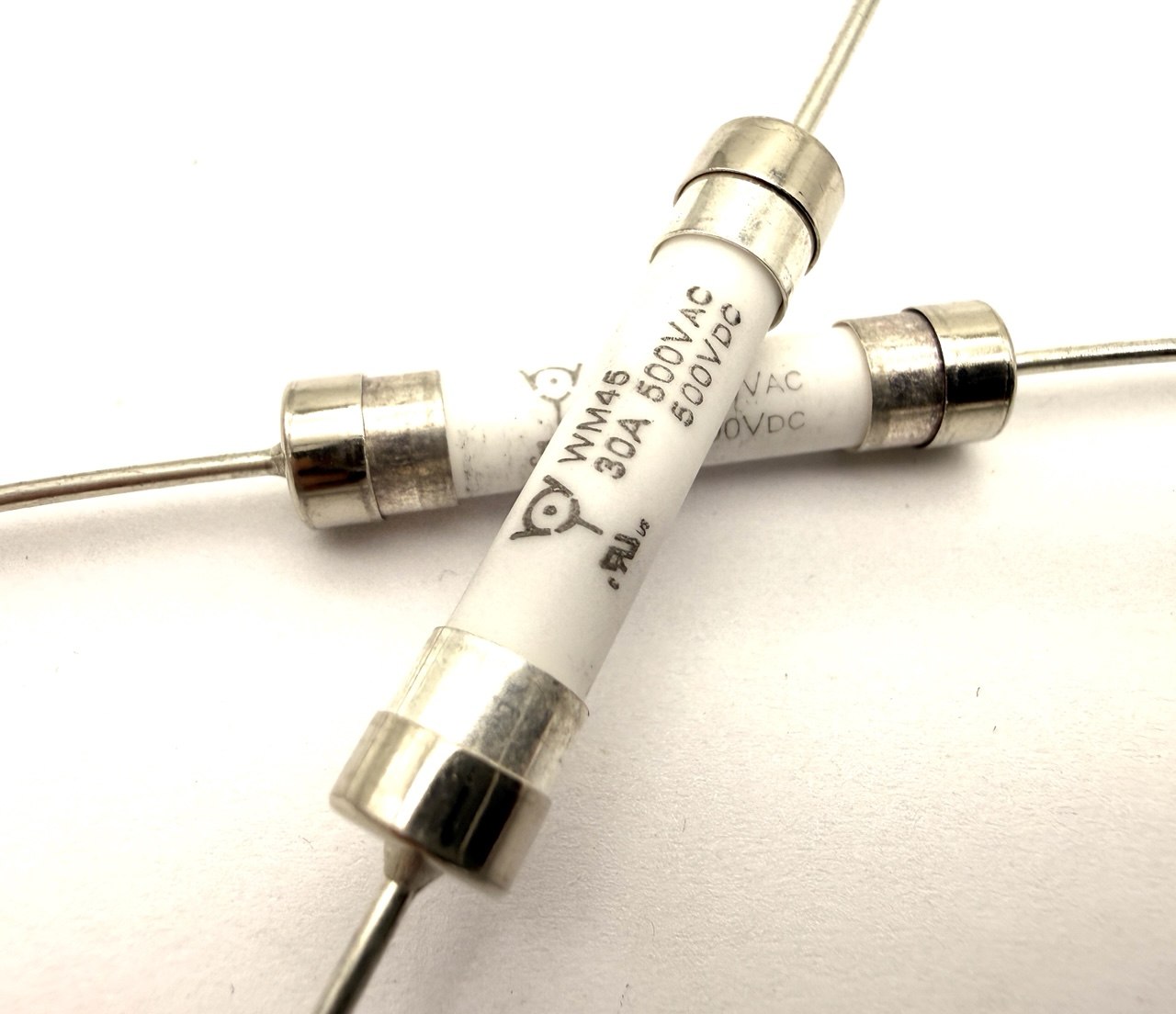

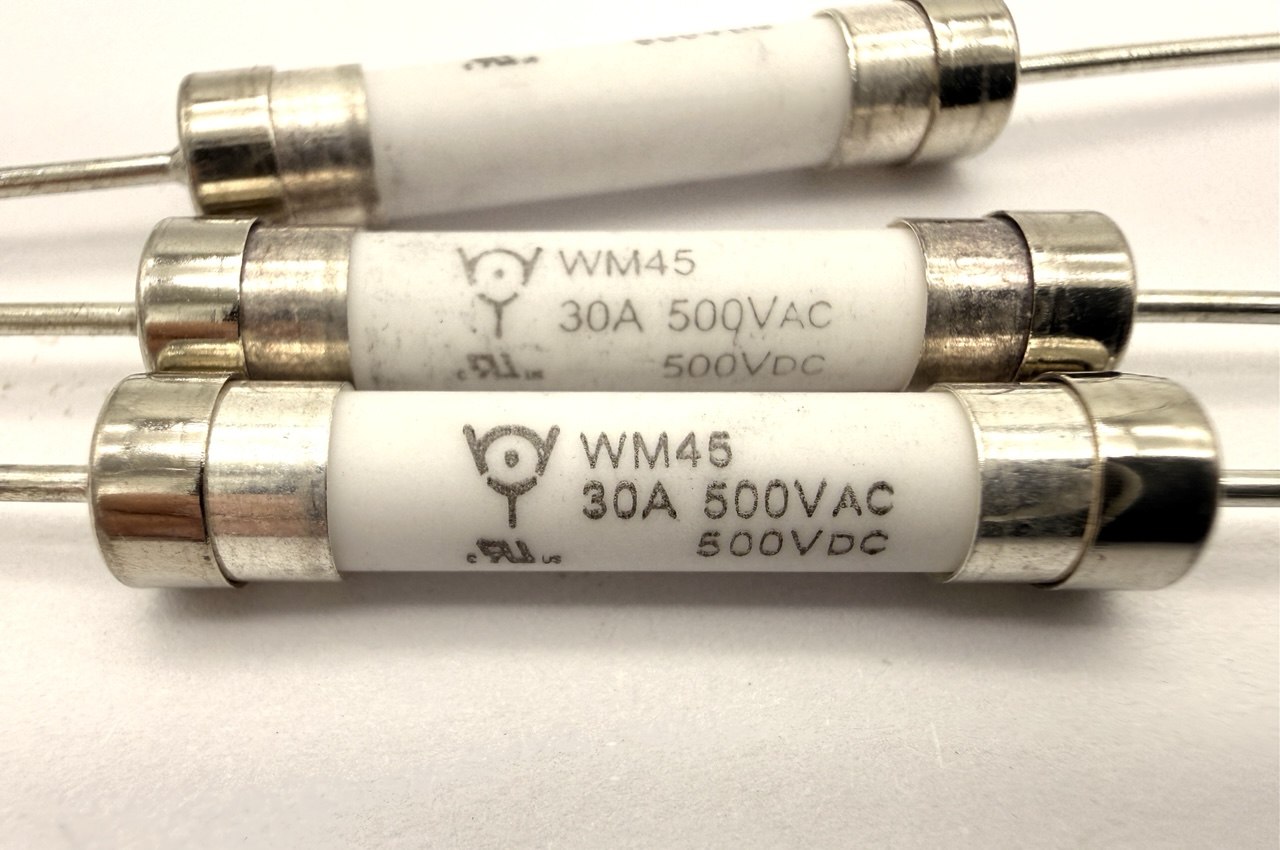

Предохранитель керамический WM45 30 А 500 В

Керамический предохранитель WM45 30A 500V — это высоконадёжный быстродействующий плавкий предохранитель (Fast Acting Fuse), предназначенный для защиты силовых цепей от перегрузок и короткого замыкания. Компонент выполнен в цилиндрическом керамическом корпусе с осевыми выводами (Axial Strip Lead) и оптимизирован для использования в устройствах, требующих высокой отключающей способности и стабильности при повышенных температурах.

В майнинговом оборудовании предохранитель WM45 30A 500V применяется во входных цепях блоков питания ASIC-майнеров (Antminer, Whatsminer), в цепях коррекции коэффициента мощности (PFC), а также в системах защиты мощных инверторных узлов от перегрузок по току. Керамический корпус обеспечивает высокую механическую прочность, устойчивость к вибрации и отличные изоляционные свойства, что критически важно для оборудования, работающего 24/7 в тяжёлых условиях.

Назначение:

• Защита входных цепей мощных блоков питания ASIC-майнеров от перегрузок и короткого замыкания.
• Применение в цепях активного корректора коэффициента мощности (PFC) для аварийного отключения.
• Защита силовых транзисторов и диодных сборок от пробоя и перегрева в инверторных узлах.
• Замена вышедших из строя предохранителей в блоках питания Antminer, Whatsminer и других майнеров.

Технические характеристики:

• Модель: WM45 (серия, производитель Walter (华德)).
• Номинальный ток: 30 А.
• Номинальное напряжение: 500 В (переменного/постоянного тока).
• Тип срабатывания: Быстродействующий (Fast Acting).
• Материал корпуса: Керамика.
• Размер корпуса: 6×30 мм (диаметр 6 мм, длина 30 мм).
• Тип выводов: Осевые (аксиальные), лужёные.
• Отключающая способность: 1 кА (при 250 В постоянного тока).
• Рабочая температура: -55…+125 °C.
• Сертификация: CUL.

Конструктивные особенности:

• Керамический корпус обеспечивает высокую изоляцию и устойчивость к высоким температурам.
• Осевые выводы для монтажа в отверстия (Through-Hole) или на плату с помощью держателей.
• Наполнитель — кварцевый песок для гашения электрической дуги при перегорании.
• Высокая механическая прочность и вибростойкость.
• Вес компонента: 0.0025 кг (2.5 грамма) — типовой для предохранителей данного типоразмера.
• Габаритные размеры: длина 30 мм, диаметр 6 мм.

Особенности:

• Быстродействующий (Fast Acting) — минимальное время срабатывания при перегрузке, защищает чувствительные полупроводниковые компоненты.
• Керамический корпус выдерживает более высокие температуры и токи дуги по сравнению со стеклянными аналогами.
• Напряжение до 500В подходит для первичных и вторичных цепей высоковольтных блоков питания майнеров.
• Осевые выводы удобны для установки как в панельные держатели, так и для пайки непосредственно в плату.

Рекомендации по применению:

• Замену предохранителя производить только после отключения питания и устранения причины срабатывания.
• Использовать предохранители только с соответствующим номиналом тока и напряжения.
• Не применять предохранители с большим временем срабатывания (инерционные) для защиты полупроводников.
• При установке в держатель обеспечить надёжный механический контакт.

Керамический предохранитель WM45 30A 500V — это надёжный и безопасный компонент для защиты силовых цепей майнингового оборудования. Быстродействующая характеристика и высокая отключающая способность делают его оптимальным выбором для защиты чувствительной полупроводниковой электроники в импульсных блоках питания ASIC-майнеров.
