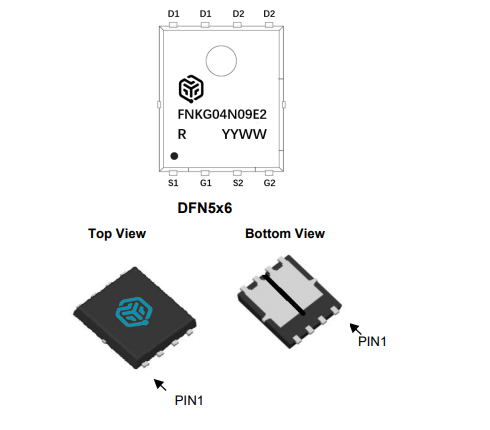

Транзистор FNKG04N09E2 (PDFN5x6-8L-D) 40 В, 55 А

Транзистор FNKG04N09E2 (PDFN5x6-8L-D) — это мощный N-канальный полевой MOSFET, оптимизированный для высокоэффективных ключевых приложений с низким сопротивлением открытого канала. Компонент выполнен по передовой траншейной технологии (SGT, Shielded Gate Trench)[reference:0], что обеспечивает рекордно низкое сопротивление открытого канала, малый заряд затвора и высокую скорость переключения. Компактный корпус DFN 5x6 с усиленной термоплощадкой предназначен для поверхностного монтажа (SMD) и обладает отличными тепловыми характеристиками, позволяя эффективно отводить тепло от кристалла в многослойных печатных платах.

В контексте оборудования для майнинга криптовалют транзистор FNKG04N09E2 применяется в выходных каскадах блоков питания, цепях синхронного выпрямления (SR) и в DC-DC преобразователях, питающих хеш-платы ASIC-майнеров. Низкое сопротивление открытого канала и способность выдерживать токи до 55 А делают его отличным выбором для замены вышедших из строя транзисторов в блоках питания Antminer, Whatsminer и других высокопроизводительных майнеров, где критически важна энергоэффективность и надёжность[reference:1].

Назначение:

• Синхронный выпрямитель во вторичных цепях блоков питания ASIC-майнеров.
• Замена выходных MOSFET в DC-DC преобразователях, питающих хеш-платы.
• Применение в системах управления мощными двигателями и вентиляторами охлаждения.
• Использование в инверторах и DC-AC преобразователях для систем резервного питания майнинг-ферм.
• Ремонт и восстановление блоков питания высокого класса (Gold/Platinum/Titanium сертификации).

Технические характеристики (типовые):

• Модель: FNKG04N09E2.
• Тип: N-канальный полевой транзистор (N-Channel MOSFET).
• Технология: SGT (Shielded Gate Trench)[reference:2].
• Корпус: DFN 5x6 (PowerDFN, 8 выводов).
• Максимальное напряжение сток-исток (VDSS): 40 В.
• Максимальный постоянный ток стока (ID): 55 А.
• Сопротивление открытого канала (RDS(on)): очень низкое (типовое значение уточняйте по даташиту).
• Напряжение затвор-исток (VGSS): ±20 В.
• Рабочая температура перехода (Tj): -55…+150 °C.
• 100% тестирование на лавинную стойкость (UIS)[reference:3].

Конструктивные особенности:

• Корпус DFN 5x6 (PowerDFN) с усиленной термоплощадкой для максимальной теплопередачи.
• Низкопрофильная конструкция (высота менее 1.1 мм) для компактного монтажа.
• Совместимость с автоматизированными линиями поверхностного монтажа (SMD).
• Соответствие стандартам RoHS и Halogen-Free[reference:4].
• Вес компонента: 0.00035 кг (0.35 грамма).
• Габаритные размеры (Д x Ш x В): 6.0 мм x 5.0 мм x 1.0 мм.

Особенности:

• Низкое сопротивление открытого канала минимизирует потери проводимости.
• Разработан специально для синхронного выпрямления, обладает оптимизированным зарядом затвора.
• Высокая стойкость к лавинному пробою (EAS) — надёжная работа в импульсных режимах.
• Полностью безсвинцовый компонент (Lead-Free), соответствует стандарту RoHS.

Рекомендации по применению:

• Для достижения заявленного сопротивления открытого канала необходимо обеспечить напряжение затвор-исток не менее 10 В.
• При монтаже на печатную плату обязательно использование термопереходов (thermal vias) под тепловой площадкой корпуса для отвода тепла.
• Рекомендуется параллельное включение транзисторов для увеличения токовой нагрузки и снижения тепловыделения на один компонент.
• В цепях синхронного выпрямления критично точное согласование времени отпирания/запирания с основным ШИМ-контроллером для предотвращения сквозных токов.

Транзистор FNKG04N09E2 в корпусе DFN 5x6 представляет собой современное компонентное решение для силовой части блоков питания ASIC-майнеров. Его применение позволяет увеличить КПД источника питания, снизить требования к системе охлаждения и повысить общую надёжность майнингового оборудования.
