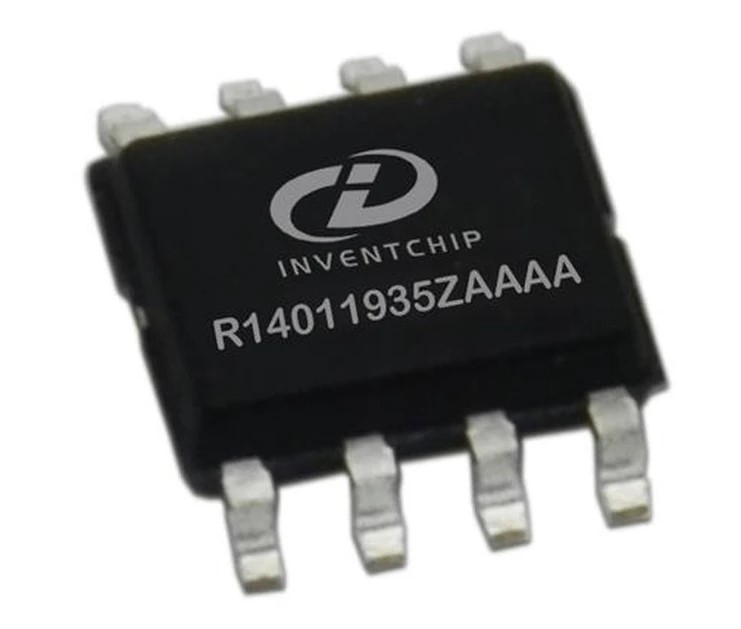

Микросхема IVCR1401DPR (SOIC-8)

Микросхема IVCR1401DPR (SOIC-8) — это высокопроизводительный одноканальный низкосторонний драйвер затворов, разработанный компанией Inventchip (瞻芯电子) специально для эффективного и безопасного управления мощными SiC MOSFET и IGBT. Компонент способен обеспечивать пиковый ток 4 А как на включение, так и на выключение, что позволяет быстро заряжать и разряжать входную емкость силовых транзисторов, минимизируя потери переключения. Встроенная схема генерации отрицательного напряжения смещения (-3.5 В) надежно запирает транзистор, предотвращая паразитное включение от эффекта Миллера при высоких скоростях нарастания напряжения (dv/dt).

В контексте майнингового оборудования микросхема IVCR1401DPR применяется в первичных и вторичных цепях мощных импульсных блоков питания (SMPS), в активных корректорах коэффициента мощности (PFC) и в резонансных преобразователях (LLC) ASIC-майнеров. Наличие встроенной защиты от короткого замыкания с функцией десатурации (Desaturation Detection) и программируемой блокировкой по пониженному напряжению (UVLO) гарантирует надежную работу силовых ключей в тяжелом режиме 24/7, снижая риск выхода из строя дорогостоящих компонентов блока питания.

Назначение:

• Управление силовыми ключами (SiC MOSFET, IGBT) в импульсных источниках питания ASIC-майнеров.
• Формирование высококачественных гейт-сигналов для активных корректоров коэффициента мощности (PFC) и резонансных преобразователей (LLC).
• Построение надежных систем управления двигателями и вентиляторами охлаждения майнинг-ферм.
• Замена вышедших из строя драйверов затворов в ремонтируемых блоках питания Antminer, Whatsminer и других майнеров.

Технические характеристики:

• Модель: IVCR1401DPR.
• Производитель: Inventchip (瞻芯电子).
• Тип: Низкосторонний (Low-Side) драйвер затворов.
• Корпус: SOIC-8-EP (с exposed pad).
• Пиковый выходной ток (исток/сток): 4A / 4A.
• Напряжение питания (VCC): 19 – 25 В (макс. 35 В).
• Время нарастания/спада (tr/tf): 6 нс / 6 нс.
• Задержка распространения (tpLH/tpHL): 45 нс / 45 нс.
• Выходное отрицательное смещение: -3.5 В.
• Защиты: десатурация (SCP) с фиксированной задержкой 200 нс.
• Диапазон рабочих температур: -40…+125 °C.
• Статический ток потребления (Iq): 1.44 мА.
• Выходное опорное напряжение: 5 В / 10 мА.

Конструктивные особенности:

• Корпус SOIC-8-EP с размерами 4.9×3.9 мм.
• Высота корпуса: 1.5 мм.
• Вес компонента: 0.000189 кг (0.189 грамма).
• Уровень чувствительности к влаге (MSL): 1.
• Совместимость с TTL и CMOS логическими уровнями.

Особенности:

• Интегрированный генератор отрицательного напряжения смещения для надежного запирания SiC MOSFET.
• Встроенный детектор десатурации с функцией защиты от короткого замыкания (SCP).
• Программируемый порог срабатывания UVLO для защиты от пониженного напряжения питания.
• Низкая задержка распространения (45 нс) и высокая помехоустойчивость.

Рекомендации по применению:

• Для достижения заявленного пикового тока 4А необходимо использовать качественные развязывающие конденсаторы (10 мкФ и 100 нФ параллельно) на выводах питания VCC и GND.
• Следует размещать микросхему максимально близко к управляемому силовому транзистору для минимизации паразитной индуктивности цепи затвора.
• Выходное опорное напряжение 5В/10мА можно использовать для питания цифровых изоляторов или других внешних цепей.
• При проектировании печатной платы необходимо обеспечить хороший тепловой контакт с термоплощадкой (exposed pad) для эффективного отвода тепла.

Микросхема IVCR1401DPR (SOIC-8) представляет собой современное и функционально насыщенное решение для построения надежных систем управления силовыми ключами в блоках питания ASIC-майнеров. Интеграция критически важных защитных функций, таких как десатурация и UVLO, в сочетании с высоким выходным током и малыми задержками, позволяет создавать импульсные источники питания с повышенной надежностью и длительным сроком службы в условиях интенсивной круглосуточной эксплуатации.
