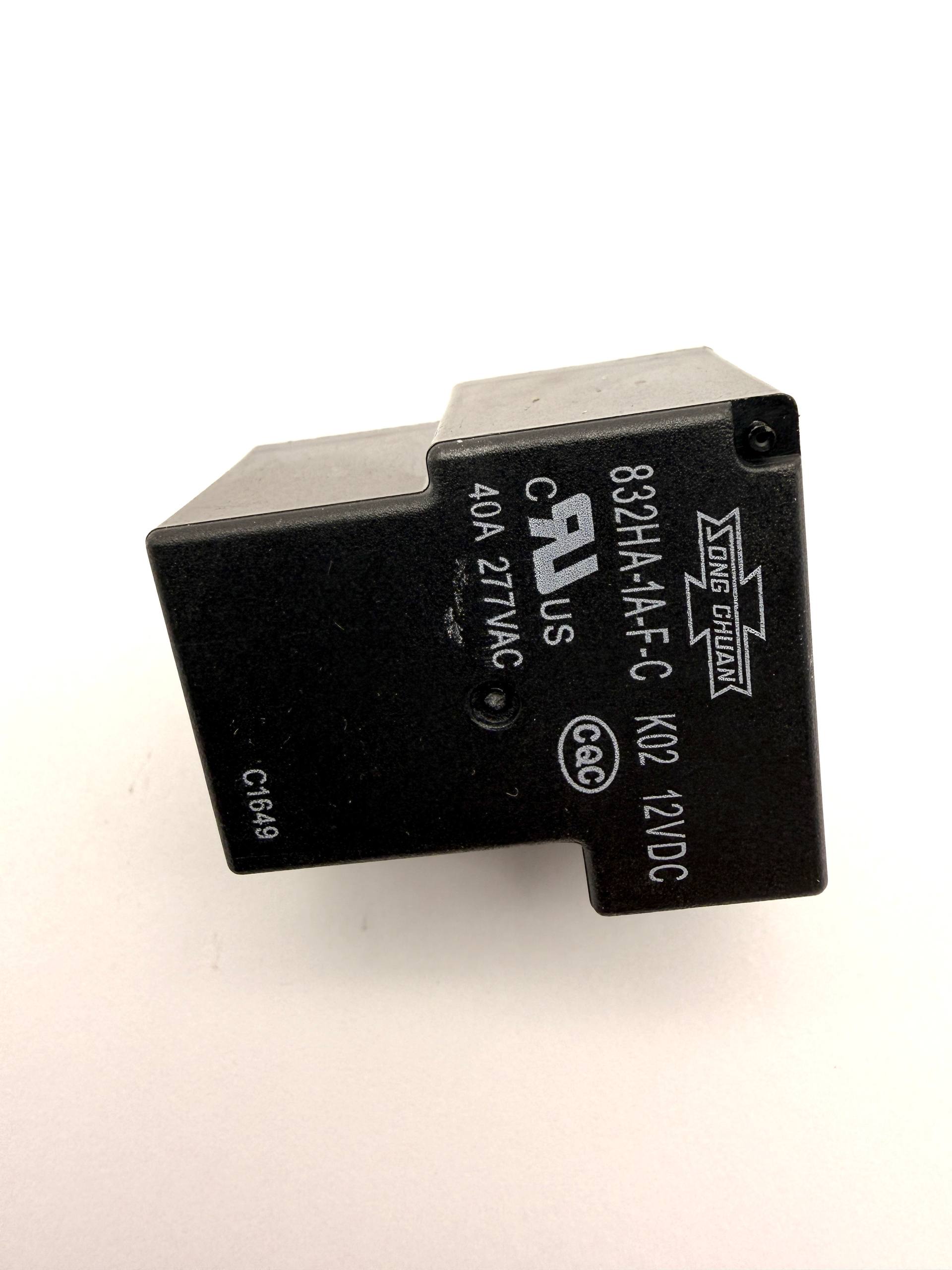

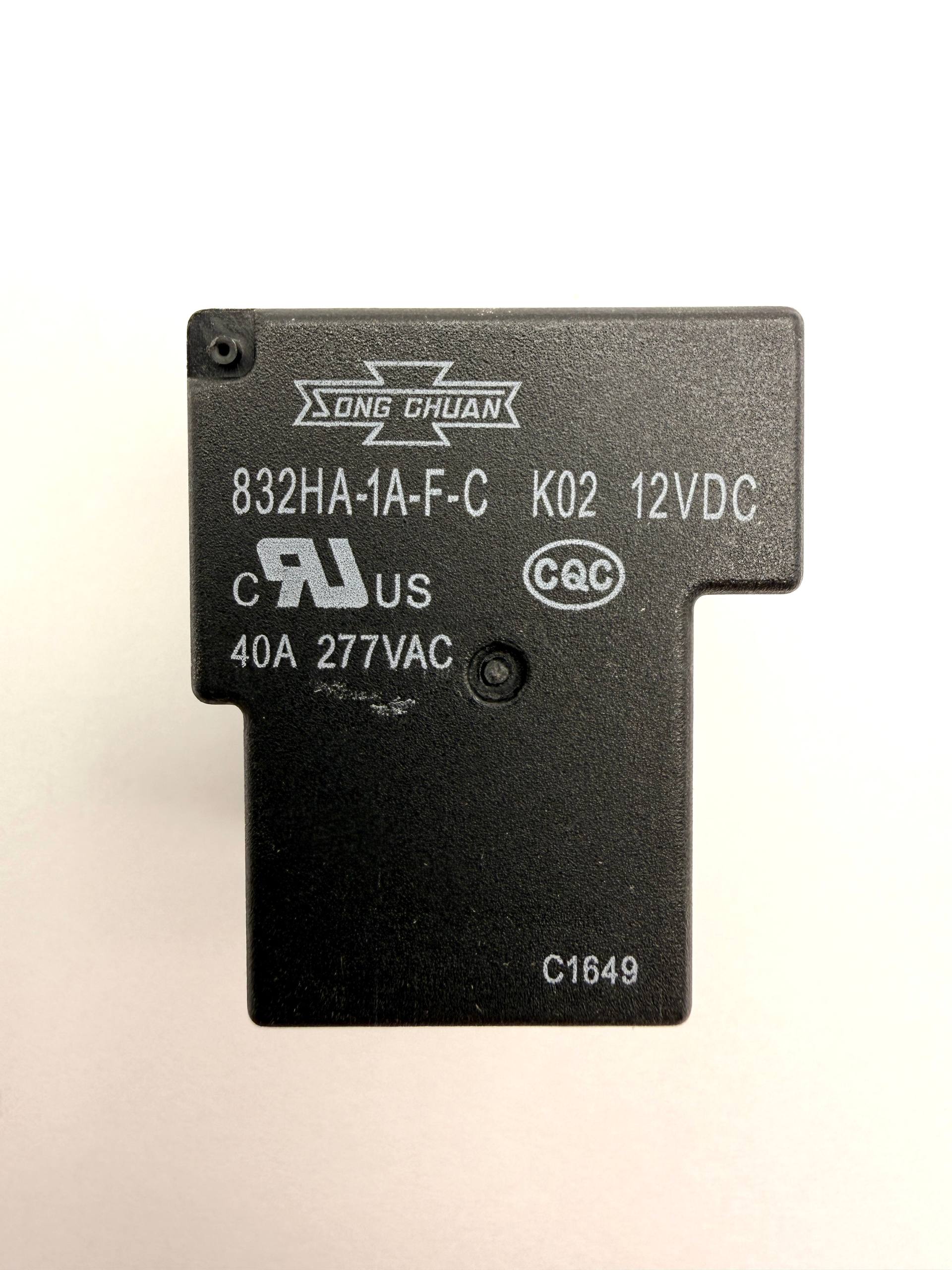

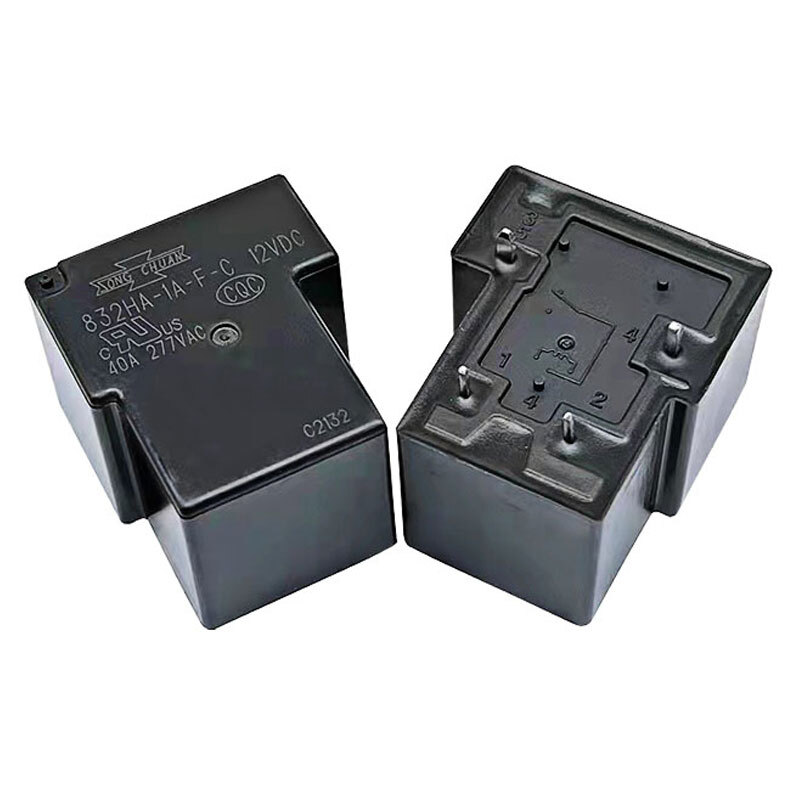

Реле 832HA-1 А-F-C-12VDC

Реле 832HA-1A-F-C-12VDC

Мощное электромагнитное реле 832HA-1A-F-C-12VDC от производителя Song Chuan — это надежное решение для коммутации больших токов в ответственных применениях. Модель сочетает в себе высокую перегрузочную способность, компактный дизайн и длительный срок службы, что делает её востребованной в промышленной электронике и силовой автоматике[reference:0].

Ключевая особенность: Реле способно коммутировать ток до 40 А при напряжении до 277 В AC, при этом катушка управления рассчитана на стандартное напряжение 12 В DC.

Благодаря усиленной конструкции и классу изоляции F, данное реле специально разработано для использования в:

• Источниках бесперебойного питания (UPS) и инверторах
• Мощных импульсных блоках питания и зарядных устройствах;
• Системах управления промышленным оборудованием и автоматикой;
• Устройствах коммутации нагревательных элементов и двигателей.

Технические характеристики

Катушка управления

• Конфигурация: 1A (SPNO) — один нормально разомкнутый контакт;
• Максимальный коммутируемый ток: 40 А;
• Максимальное коммутируемое напряжение: 277 В AC;
• Максимальная коммутируемая мощность: 9600 ВА;
• Материал контактов: AgSnO (оксид серебра и олова) — обеспечивает стойкость к обгоранию и электрической эрозии.

Катушка управления

• Номинальное напряжение: 12 В DC;
• Потребляемая мощность: приблизительно 0.93 Вт;
• Напряжение срабатывания: не более 80% от номинального (9.6 В);
• Напряжение отпускания: не менее 10% от номинального (1.2 В).

Динамические и изоляционные параметры

• Время срабатывания: не более 15 мс;
• Время отпускания: не более 10 мс;
• Электрическая прочность изоляции (контакт-катушка): 2500 В AC (50/60 Гц, 1 мин);
• Электрическая прочность изоляции (между разомкнутыми контактами): 1500 В AC (50/60 Гц, 1 мин);
• Сопротивление изоляции: не менее 1000 МОм (при 500 В DC).

Надежность и конструкция

• Механическая износостойкость: не менее 10 000 000 срабатываний;
• Электрическая износостойкость: не менее 30 000 срабатываний (для NO контакта);
• Класс изоляции: F (UL Class F) — выдерживает повышенные температуры;
• Степень защиты: Flux tight (C) — защита от проникновения флюса при пайке;
• Габаритные размеры (Д×Ш×В): 32.2 × 27.5 × 20.4 мм (без учета выводов);
• Соответствие директиве RoHS: Да.

Маркировка «-C» в артикуле указывает на исполнение Flux tight. Это означает, что корпус реле имеет специальную защиту, предотвращающую затекание флюса внутрь механизма во время пайки, что значительно повышает надежность и долговечность устройства в производственных условиях.

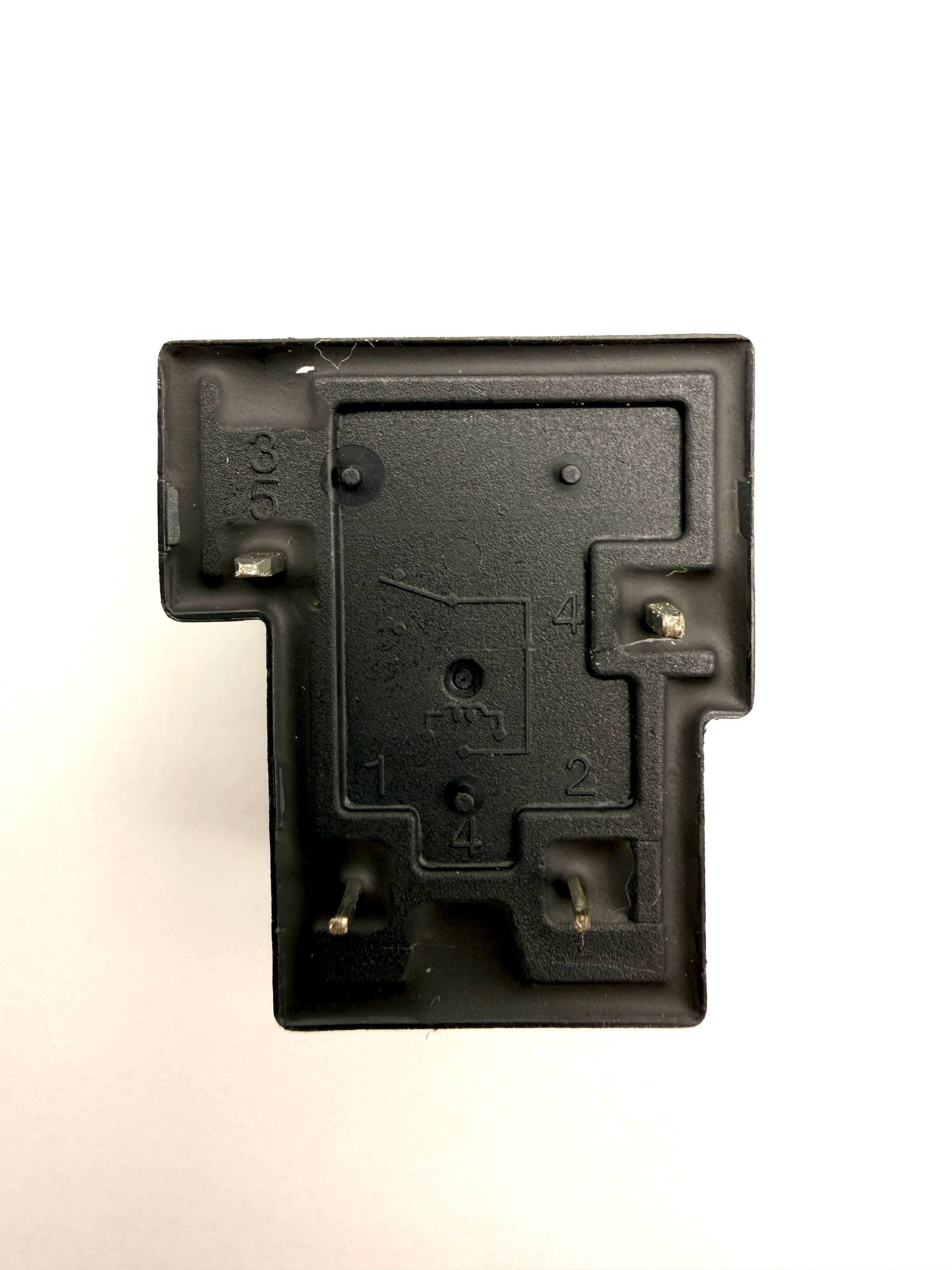

Реле поставляется в компактном корпусе для монтажа на печатную плату (PCB terminal), что позволяет легко интегрировать его в современные электронные схемы.
