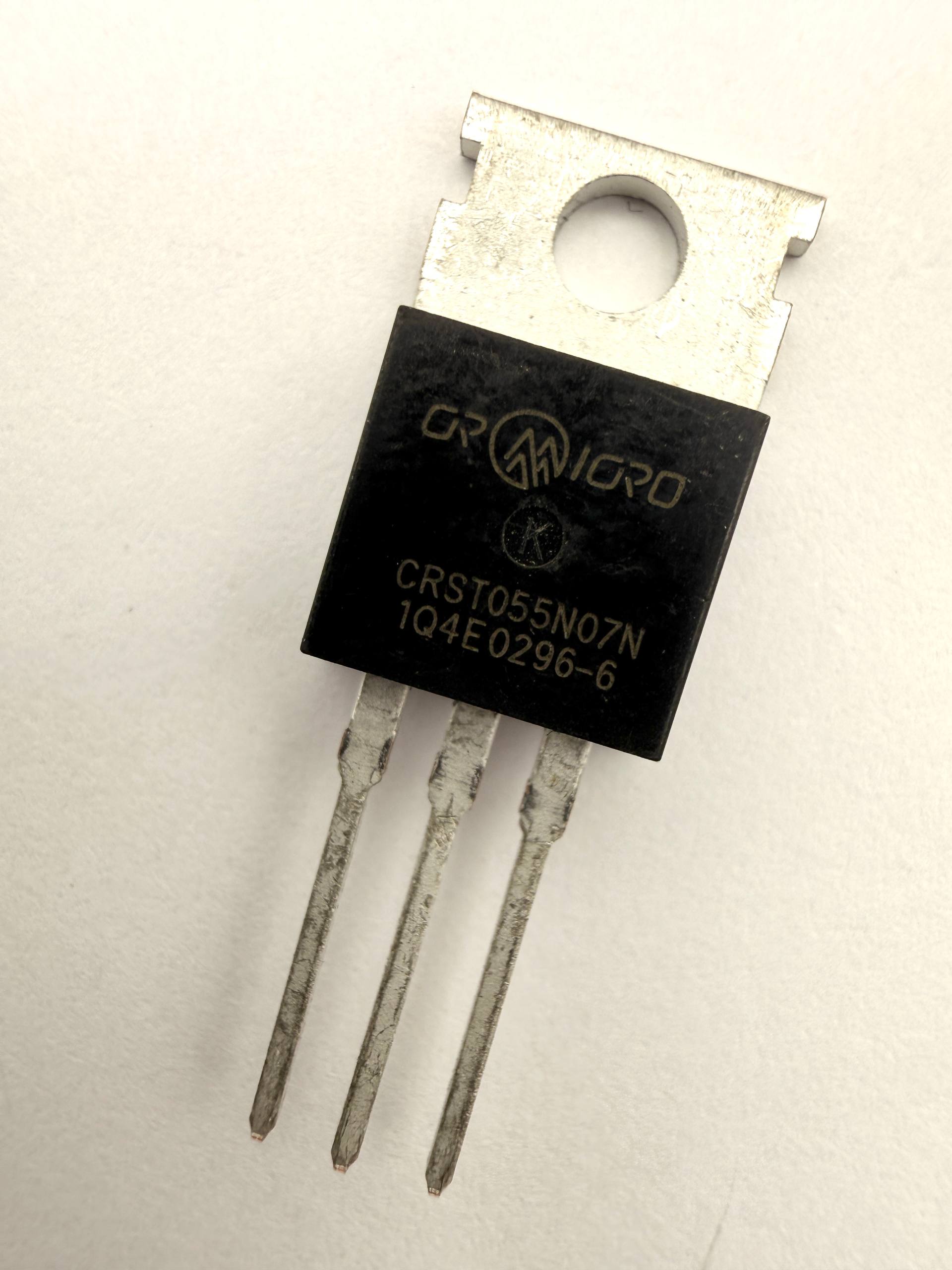

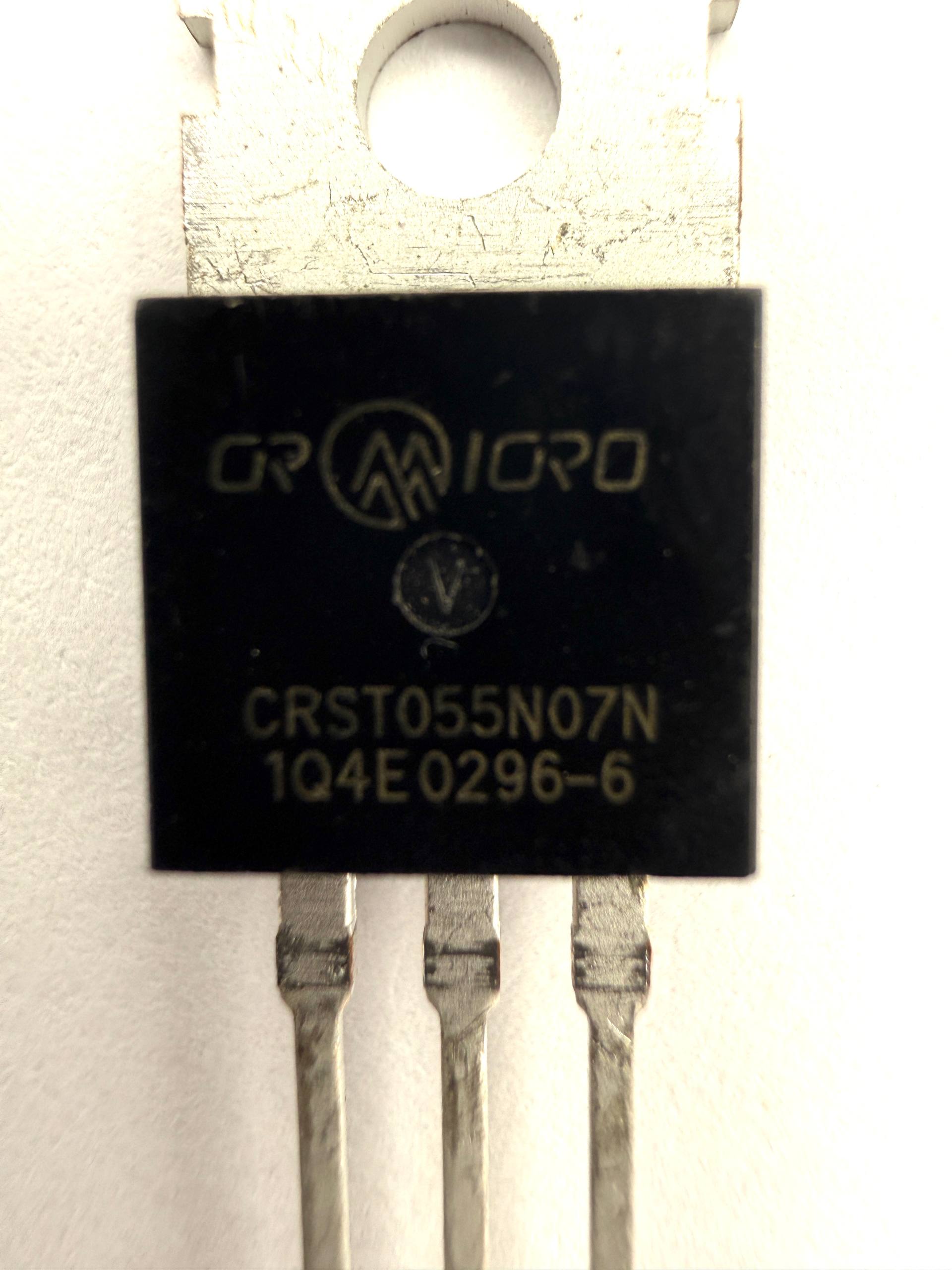

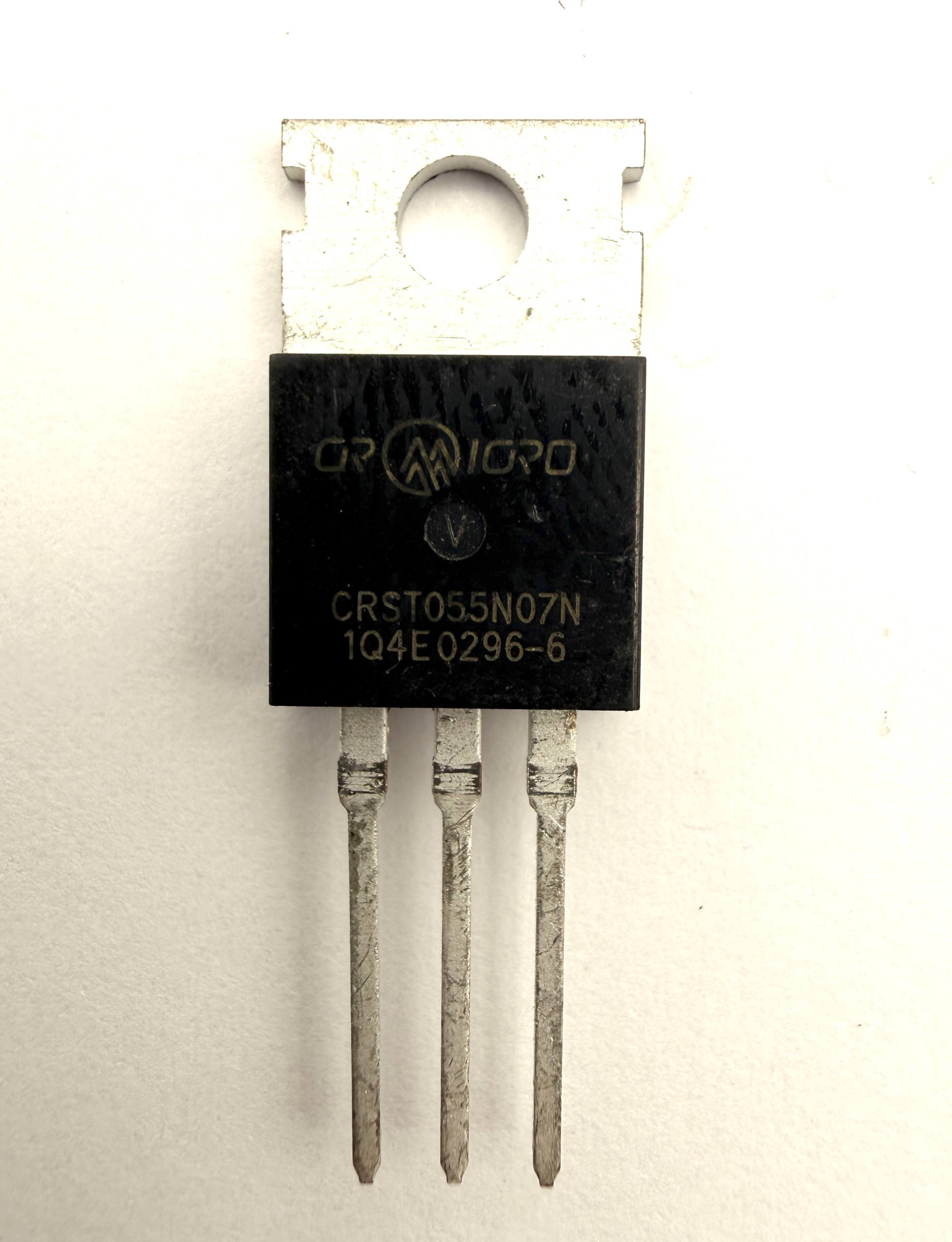

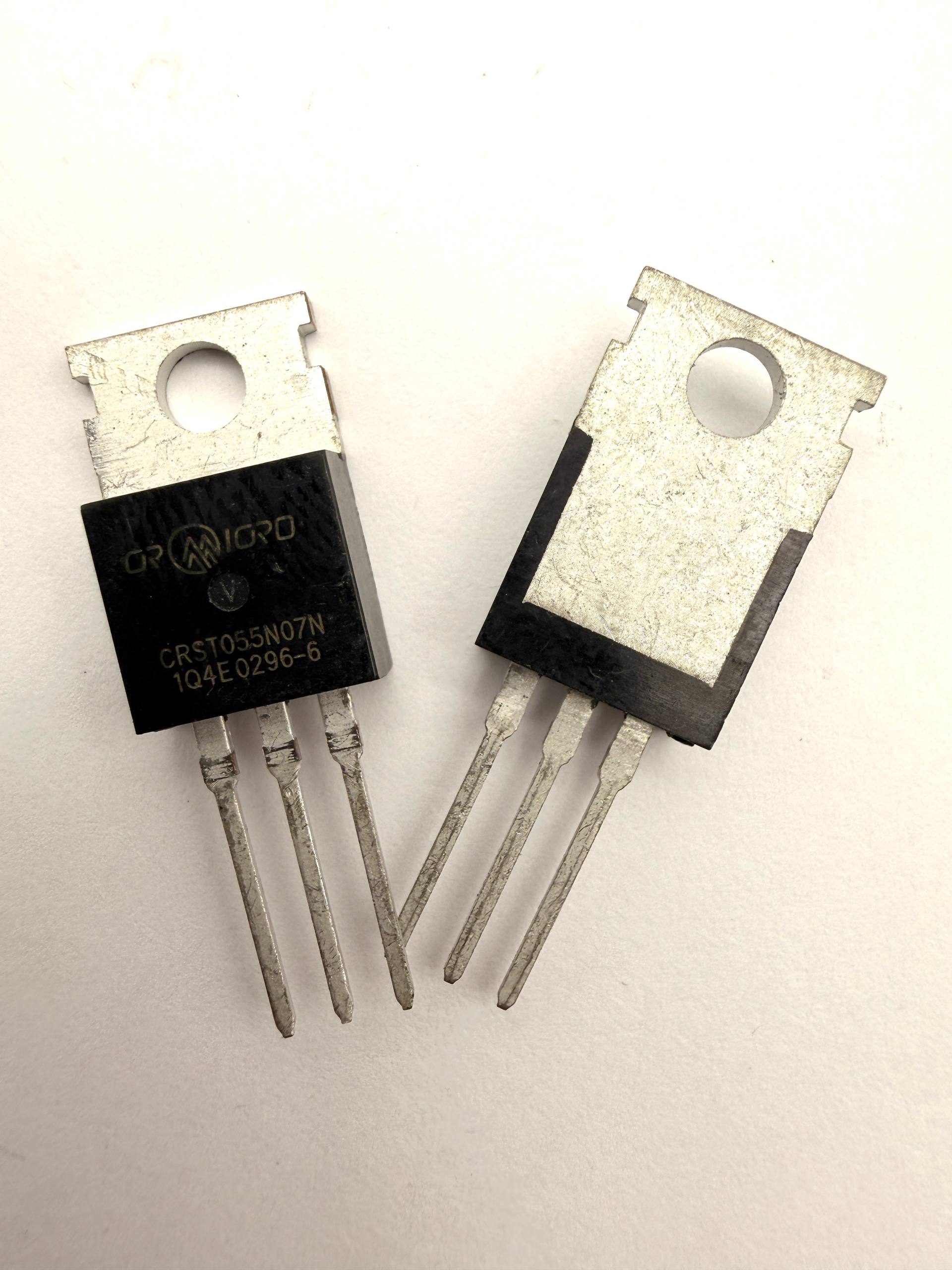

Транзистор CRST055N07N (TO-220) 70 В 123 А

Артикул: 37653

DatasheetОткрыть
● В наличии: 50 шт.Отправим сегодня при заказе до 17:00 по Москве
Склад

Цена

65 ₽

Бонусы

+ 1 Б

НДС 5%Подробнее

НДС уже учтён в цене

Сумма итого уже с учётом НДС.

Сумма итого
65,00 ₽
Сумма без НДС
61,90 ₽

Цена и наличие актуальны для выбранного варианта.

Условия гарантииУточните условия для выбранного товара.

Описание

Транзистор CRST055N07N (TO-220) 70V 123A

CRST055N07N — мощный N-канальный MOSFET от производителя CR Micro (China Resources Microelectronics), выполненный в корпусе TO-220. Прибор построен по передовой технологии SkyMOS1 с улучшенной структурой канала, что обеспечивает исключительно низкое сопротивление в открытом состоянии и высокую эффективность переключения. Транзистор рассчитан на работу с напряжением сток–исток до 70 В и постоянным током стока до 123 А, что делает его подходящим для силовых схем средней и большой мощности.

Ключевые особенности

  • Технология SkyMOS1 — передовая разработка CR Micro, обеспечивающая низкие потери проводимости и высокое быстродействие.
  • Сверхнизкое сопротивление RDS(on) — типовое значение 4,6 мОм (максимум 5,5 мОм) при VGS = 10 В.
  • Высокий импульсный ток — до 480 А (при ограничении по температуре перехода).
  • 100% лавинная проверка — каждый прибор проходит тестирование на лавинную стойкость, что подтверждает надёжность в жёстких условиях.
  • Соответствие JEDEC — компонент аттестован по стандартам JEDEC.
  • Оптимальный показатель FOM — произведение заряда затвора на сопротивление (Qg × RDS(on)) обеспечивает высокую энергоэффективность.

Основные технические параметры

  • Напряжение сток–исток (VDS): 70 В
  • Постоянный ток стока (ID): 123 А (кремниевый предел при TC = 25 °C); 120 А (ограничение по корпусу)
  • Импульсный ток стока (ID pulse): 480 А
  • Сопротивление открытого канала (RDS(on)): 4,6 мОм (тип.) / 5,5 мОм (макс.) при VGS = 10 В
  • Максимальное напряжение затвор–исток (VGS): ±20 В
  • Рассеиваемая мощность (Ptot): 136 Вт (при TC = 25 °C)
  • Пороговое напряжение затвора (VGS(th)): 2…4 В
  • Тепловое сопротивление переход–корпус (RthJC): 0,92 °C/Вт
  • Рабочая температура перехода (Tj): от −55 до +150 °C
  • Корпус: TO-220 (3 вывода, отверстие для крепления на радиатор)

Области применения

  • Управление и привод двигателей — силовые ключи в схемах инверторов и драйверов.
  • Системы управления батареями (BMS) — коммутация и защита аккумуляторных сборок.
  • Источники бесперебойного питания (ИБП) — силовые каскады преобразователей.
  • Импульсные источники питания — высокочастотные DC-DC преобразователи.
  • Силовая коммутация — общее применение в цепях с токами до 120 А.

Транзистор CRST055N07N поставляется в тубах по 50 штук. Благодаря сочетанию низкого сопротивления канала, высокого допустимого тока и надёжной конструкции он является оптимальным выбором для разработки компактных и энергоэффективных силовых устройств.
