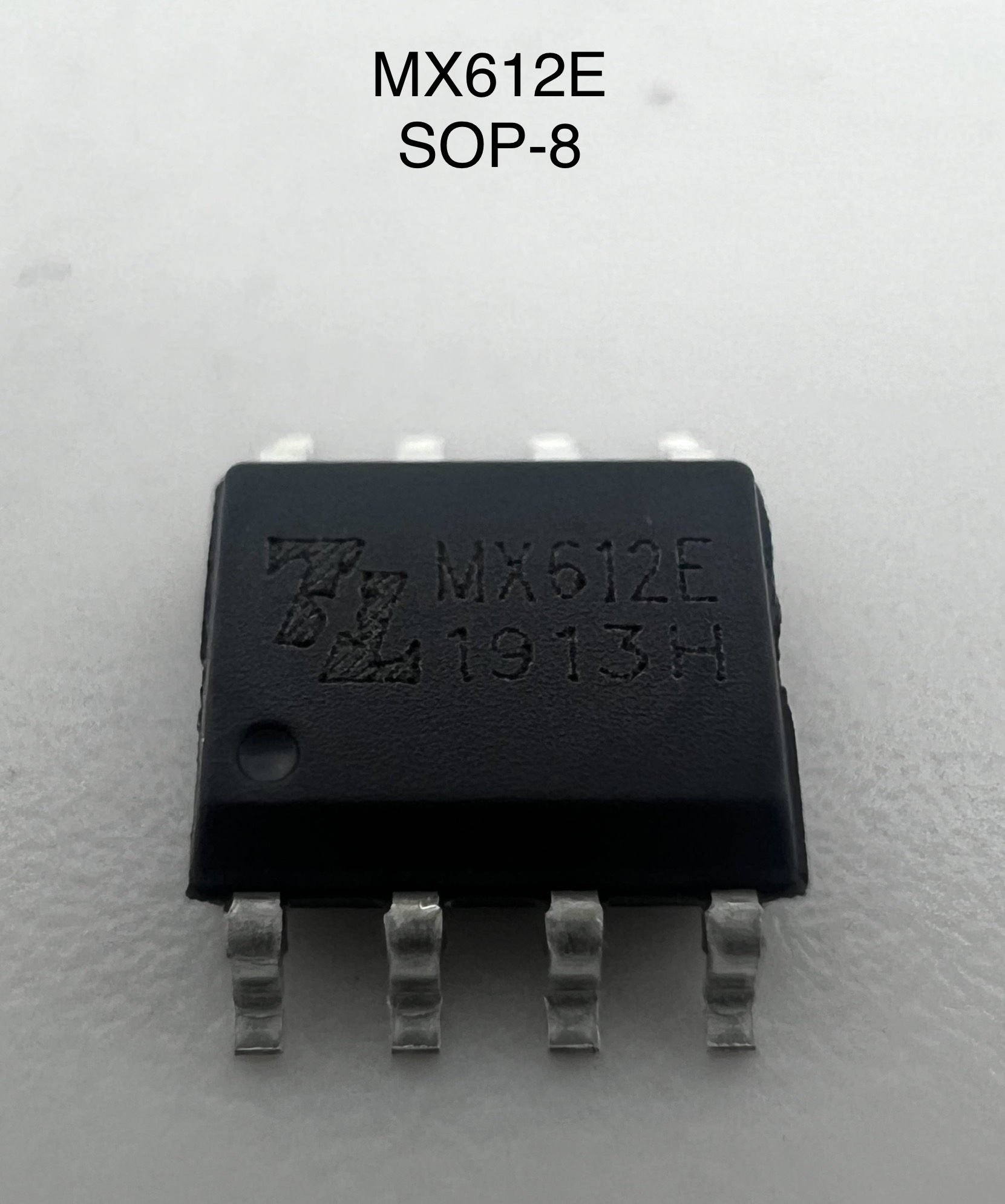

Микросхема MX612E (SOP-8)

Микросхема MX612E (SOP-8) — это мощный H-мостовой драйвер для управления двигателями постоянного тока и индуктивными нагрузками. Интегрирует N-канальные и P-канальные MOSFET с низким сопротивлением канала. Позволяет управлять двигателями с током до 1.5А (пиковый до 2.5А) при напряжении до 18В.

В майнинговом оборудовании MX612E применяется для управления мощными вентиляторами охлаждения ASIC-майнеров, а также в качестве драйвера сервоприводов в системах автоматического обслуживания ферм. Встроенная термозащита и сверхнизкий ток ожидания делают её идеальной для круглосуточной работы.

Назначение:

• Управление высокооборотистыми вентиляторами охлаждения хеш-плат.
• Драйвер сервоприводов для систем автоматического обслуживания ферм.
• Управление насосами и заслонками в системах жидкостного охлаждения.
• Замена вышедших из строя драйверов вентиляторов на платах Antminer, Whatsminer.

Технические характеристики:

• Модель: MX612E.
• Производитель: Mixic (中科芯亿达).
• Тип: H-мостовой драйвер.
• Корпус: SOP-8.
• Напряжение питания: 2.5 – 18 В.
• Выходной ток: 1.5 А (постоянный), 2.5 А (пиковый).
• Сопротивление канала: 1 Ом.
• Ток ожидания: <0.1 мкА.
• Защита: от перегрева (150°C).
• Рабочая температура: -40…+85 °C.

Конструктивные особенности:

• Корпус SOP-8, размеры 4.9×3.9 мм.
• Высота корпуса: 1.5 мм.
• Вес компонента: 0.0001 кг (0.1 грамма).
• SMD монтаж.

Особенности:

• Встроенные MOSFET с низким RDS(on).
• Сверхнизкий ток ожидания.
• Встроенная термозащита.
• Простота управления (2 входа).

Рекомендации по применению:

• Для защиты входов использовать внешние диоды.
• Не превышать максимальное напряжение 18В.
• Обеспечить отвод тепла при токах >1А.

MX612E — надёжный H-мостовой драйвер для управления вентиляторами и двигателями в майнинговом оборудовании. Высокая нагрузочная способность и компактный корпус делают его идеальным для систем охлаждения ASIC-майнеров.
