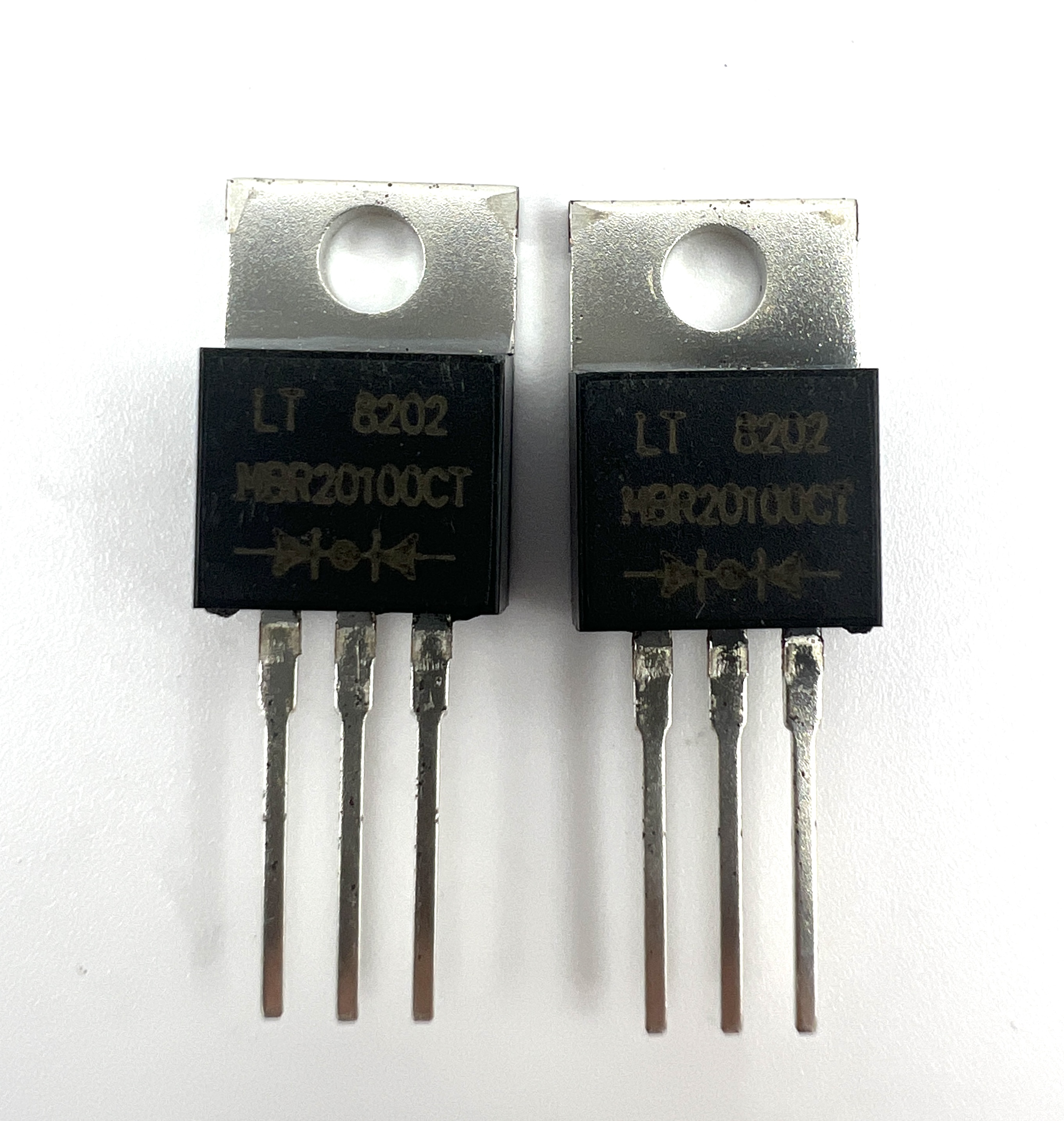

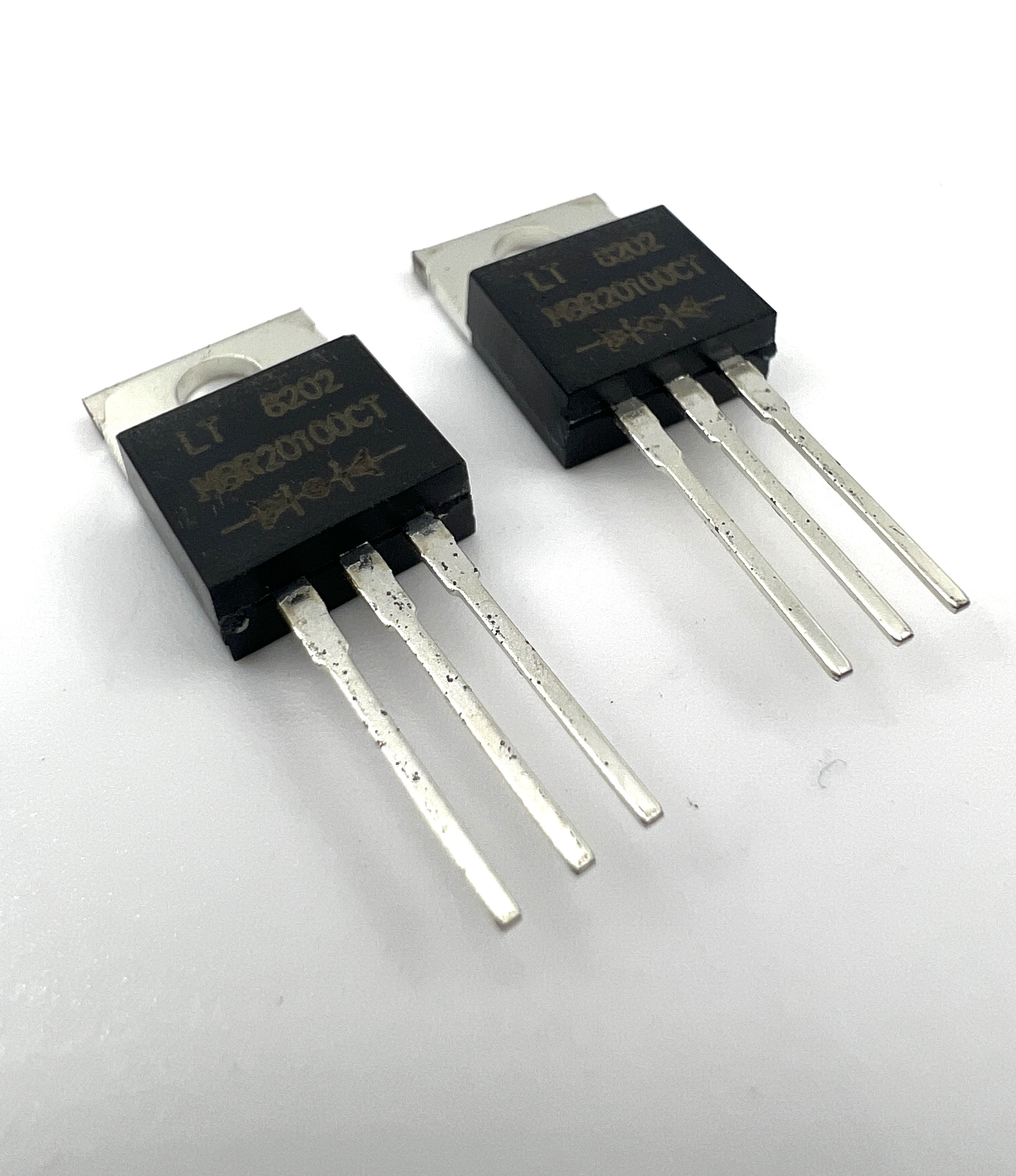

Диод MBR20100CT (TO-220)

Диодный модуль MBR20100CT (TO-220) — это сдвоенный выпрямитель Шоттки с общим катодом. Технология металл-полупроводникового перехода обеспечивает низкое прямое падение напряжения и высокое быстродействие. Корпус TO-220 для сквозного монтажа.

В майнинговом оборудовании MBR20100CT применяется в выходных выпрямителях блоков питания ASIC-майнеров. Низкое падение напряжения (0.85В) и импульсный ток 200А обеспечивают высокий КПД и надежность. Используется для замены диодных сборок в блоках питания Antminer S19, Whatsminer M50.

Назначение:

• Выходной выпрямитель в импульсных блоках питания хеш-плат.
• Свободноходящий диод в цепях управления вентиляторами.
• Защита от обратной полярности в шинах питания майнинг-ферм.
• Замена диодов Шоттки в блоках питания Antminer, Whatsminer.

Технические характеристики:

• Модель: MBR20100CT.
• Тип: Сдвоенный выпрямитель Шоттки.
• Схема: Общий катод.
• Корпус: TO-220.
• Обратное напряжение: 100 В.
• Прямой ток: 20 А (суммарно).
• Прямое падение: 0.85 В.
• Импульсный ток: 200 А.
• Рабочая температура: -65…+150 °C.

Конструктивные особенности:

• Корпус TO-220, размеры 10.2×4.7×15.2 мм.
• Вес компонента: 0.0020 кг (2.0 грамма).
• Металлическая подложка для отвода тепла.

Особенности:

• Низкое прямое падение напряжения (0.85В).
• Высокий рабочий ток (20А).
• Высокая надежность при температурах до 150°C.
• Схема общего катода для удобства монтажа.

Рекомендации по применению:

• Использовать термопасту при монтаже на радиатор.
• Момент затяжки винта: 0.8…1.2 Н·м.
• Не превышать максимальный ток и температуру.

MBR20100CT — надёжная сдвоенная диодная сборка для выходных выпрямителей блоков питания ASIC-майнеров. Низкое падение напряжения и высокий ток обеспечивают эффективную работу.
