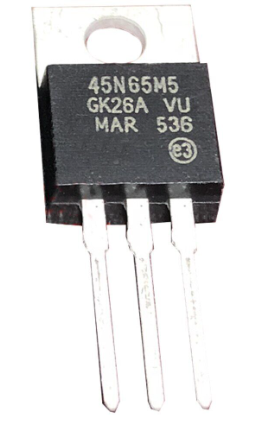

Транзистор STF45N65M5 (TO-220FP)

Транзистор STF45N65M5 (TO-220FP) — это мощный N-канальный полевой MOSFET от STMicroelectronics, относящийся к передовой серии MDmesh™ V. Компонент выполнен по технологии супер-джанкшен (Super Junction), которая обеспечивает рекордно низкое сопротивление открытого канала, малый заряд затвора и высокую скорость переключения. Корпус TO-220FP (Full Pack) полностью изолирован, что позволяет монтировать транзистор на радиатор без использования дополнительных изолирующих прокладок, упрощая сборку и повышая надёжность.

В оборудовании для майнинга криптовалют транзистор STF45N65M5 применяется в первичных цепях мощных импульсных источников питания (SMPS), в активных корректорах коэффициента мощности (PFC) и в резонансных LLC-преобразователях, питающих хеш-платы ASIC-майнеров. Благодаря высокому напряжению пробоя (650 В), значительному току стока (45 А) и сверхнизкому сопротивлению канала (0.078 Ом), этот MOSFET обеспечивает высокую эффективность преобразования, минимальные потери и стабильную работу в тяжелом режиме 24/7.

Назначение:

• Силовые ключи в активных корректорах коэффициента мощности (PFC) блоков питания ASIC-майнеров.
• Применение в первичных цепях высокоэффективных импульсных источников питания (SMPS) для хеш-плат.
• Использование в резонансных (LLC) и инверторных преобразователях.
• Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer и других майнеров.

Технические характеристики:

• Модель: STF45N65M5 (также STF45N65M5).
• Производитель: STMicroelectronics.
• Серия: MDmesh™ V (Super Junction).
• Тип: N-канальный полевой транзистор (N-Channel MOSFET).
• Корпус: TO-220FP (полностью изолированный).
• Максимальное напряжение сток-исток (VDSS): 650 В.
• Напряжение затвор-исток (VGSS): ±25 В.
• Максимальный постоянный ток стока (ID): 45 А (при TC=25°C).
• Ток стока при 100°C: 28 А.
• Импульсный ток стока (IDM): 180 А.
• Сопротивление открытого канала (RDS(on)): 0.078 Ом (типовое) / 0.098 Ом (максимальное).
• Заряд затвора (QG): 98 нКл (типовое).
• Входная емкость (Ciss): 2900 пФ (типовое).
• Выходная емкость (Coss): 110 пФ (типовое).
• Проходная емкость (Crss): 8 пФ (типовое).
• Время задержки включения (td(on)): 25 нс (типовое).
• Время задержки выключения (td(off)): 80 нс (типовое).
• Рассеиваемая мощность (Ptot): 45 Вт (при TC=25°C).
• Диапазон рабочих температур перехода (Tj): -55…+150 °C.
• Тепловое сопротивление переход-корпус (RθJC): 2.8 °C/Вт.
• 100% тестирование на лавинную стойкость (UIS).
• Соответствие стандартам RoHS.

Конструктивные особенности:

• Полностью изолированный корпус TO-220FP, не требующий изолирующих прокладок при монтаже на радиатор.
• Технология Super Junction (MDmesh V) для минимальных потерь переключения и проводимости.
• Низкое сопротивление открытого канала и малый заряд затвора.
• Высокая устойчивость к лавинному пробою.
• Габаритные размеры (Д x Ш x В): 10.4 мм x 4.6 мм x 15.9 мм.
• Вес компонента: 0.0022 кг (2.2 грамма).

Особенности:

• Низкое сопротивление канала (0.078 Ом) минимизирует потери проводимости, увеличивая КПД.
• Малый заряд затвора и низкие емкости обеспечивают высокую скорость переключения, снижая динамические потери.
• Высокое напряжение пробоя (650 В) позволяет использовать транзистор в первичных цепях сетевых блоков питания с запасом надёжности.
• Изолированный корпус упрощает теплоотвод и сборку, отпадает необходимость в дополнительных термопрокладках.

Рекомендации по применению:

• Для достижения минимального RDS(on) необходимо обеспечить напряжение на затворе не менее 10 В.
• При монтаже на радиатор следует использовать термопасту для улучшения теплового контакта.
• Рекомендуемый момент затяжки винта крепления к радиатору: 0.8 – 1.2 Н·м.
• В цепях с индуктивной нагрузкой обязательно применение снабберных цепей для подавления выбросов напряжения.

Транзистор STF45N65M5 (TO-220FP) представляет собой высокоэффективное компонентное решение для построения силовых каскадов в блоках питания ASIC-майнеров. Сочетание высокого напряжения пробоя, низкого сопротивления канала и изолированного корпуса позволяет создавать импульсные источники питания с рекордным КПД, снижать требования к системе охлаждения и обеспечивать длительный срок службы майнингового оборудования.
