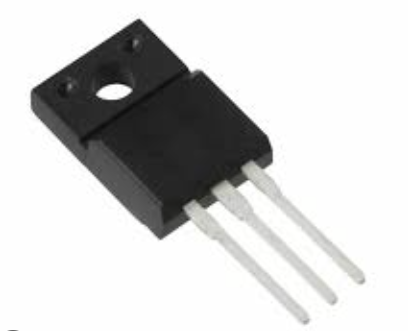

Транзистор AOTF42S60 (TO-220F)

Транзистор AOTF42S60 (TO-220F) — это мощный N-канальный полевой MOSFET от Alpha & Omega Semiconductor (AOS), выполненный по передовой высоковольтной технологии αMOS™. Данный компонент предназначен для высокоэффективных ключевых приложений, таких как импульсные источники питания (SMPS), активные корректоры коэффициента мощности (PFC) и преобразователи напряжения, где требуются высокая скорость переключения и низкое сопротивление открытого канала. Корпус TO-220F полностью изолирован, что упрощает монтаж на радиатор без использования дополнительных изолирующих прокладок.

В майнинговом оборудовании транзистор AOTF42S60 применяется в первичных цепях мощных блоков питания ASIC-майнеров (Antminer, Whatsminer), в схемах активных корректоров коэффициента мощности (PFC) и в качестве ключевого элемента в импульсных источниках питания хеш-плат. Высокое напряжение пробоя (600 В) и значительный ток стока (42 А) делают его подходящим для использования в мощных блоках питания, обеспечивающих стабильную работу оборудования. Изолированный корпус TO-220F позволяет легко интегрировать транзистор в плотные компоновки управляющих плат.

Назначение:

• Силовые ключи в импульсных источниках питания (SMPS) для майнингового оборудования.
• Применение в активных корректорах коэффициента мощности (PFC).
• Использование в преобразователях напряжения и DC-DC конвертерах.
• Замена вышедших из строя MOSFET в блоках питания Antminer, Whatsminer и других майнеров.

Технические характеристики:

• Модель: AOTF42S60.
• Производитель: Alpha & Omega Semiconductor (AOS).
• Технология: αMOS™ высоковольтная.
• Тип: N-канальный MOSFET.
• Корпус: TO-220F (полностью изолированный).
• Максимальное напряжение сток-исток (VDSS): 600 В.
• Максимальный постоянный ток стока (ID): 42 А (при TC=25°C).
• Импульсный ток стока (IDM): 166 А.
• Сопротивление открытого канала (RDS(on)): 99 мОм (макс.) при VGS=10 В.
• Напряжение затвор-исток (VGSS): ±30 В.
• Пороговое напряжение (VGS(th)): 3.8 В (макс.) при ID=250 мкА.
• Заряд затвора (Qg): 40 нКл (тип.) при VGS=10 В.
• Входная емкость (Ciss): 2154 пФ (тип.) при VDS=100 В.
• Выходная емкость (Coss): 135 пФ (тип.) при VDS=100 В.
• Проходная емкость (Crss): 2.7 пФ (тип.) при VDS=100 В.
• Время задержки включения (td(on)): 38.5 нс (тип.) при VDD=300 В.
• Время задержки выключения (td(off)): 136 нс (тип.) при VDD=300 В.
• Рассеиваемая мощность (Ptot): 44.9 Вт (при TC=25°C).
• Диапазон рабочих температур перехода (Tj): -55…+150 °C.
• Тепловое сопротивление переход-корпус (RθJC): 2.8 °C/Вт.
• 100% тестирование на лавинную стойкость (UIS).
• Соответствие стандартам RoHS и Halogen-Free.

Конструктивные особенности:

• Полностью изолированный корпус TO-220F, не требующий изолирующих прокладок при монтаже на радиатор.
• Технология αMOS™ высоковольтного процесса для высокой производительности и надежности.
• Низкое сопротивление открытого канала (99 мОм) для минимизации потерь проводимости.
• Малый заряд затвора и низкие емкости для высокой скорости переключения.
• Соответствие стандартам RoHS и Halogen-Free.
• Габаритные размеры (Д x Ш x В): 10.2 мм x 4.7 мм x 15.2 мм (типовые для TO-220F).
• Вес компонента: 0.0025 кг (2.5 грамма).

Особенности:

• Высокое напряжение пробоя (600 В) обеспечивает запас прочности для работы в первичных цепях сетевых блоков питания.
• Полностью изолированный корпус упрощает теплоотвод и сборку, отпадает необходимость в дополнительных термопрокладках.
• Высокая стойкость к лавинному пробою (100% UIS тестирование) гарантирует надежность в условиях перегрузок.
• Оптимизирован для использования в импульсных источниках питания и преобразователях, работающих в тяжелом режиме 24/7.

Рекомендации по применению:

• Для достижения минимального сопротивления RDS(on) необходимо обеспечить напряжение на затворе не менее 10 В.
• При монтаже на радиатор следует использовать термопасту для улучшения теплового контакта.
• Рекомендуемый момент затяжки винта крепления к радиатору: 0.8 – 1.2 Н·м.
• В цепях с индуктивной нагрузкой обязательно применение снабберных цепей для подавления выбросов напряжения.

Транзистор AOTF42S60 (TO-220F) представляет собой надежное и эффективное компонентное решение для построения силовых каскадов в блоках питания ASIC-майнеров. Сочетание высокого напряжения пробоя, низкого сопротивления канала и изолированного корпуса обеспечивает высокую эффективность преобразования энергии, упрощает монтаж и повышает общую надежность майнингового оборудования.
