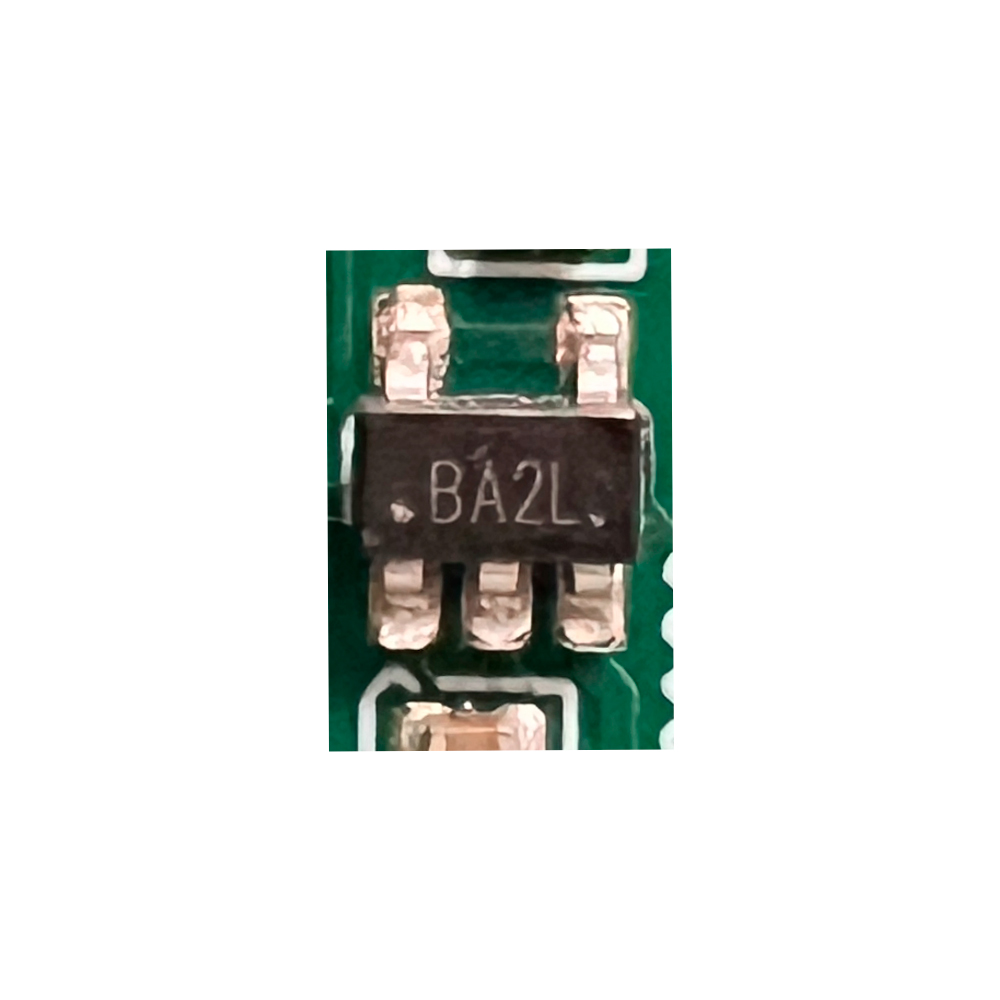

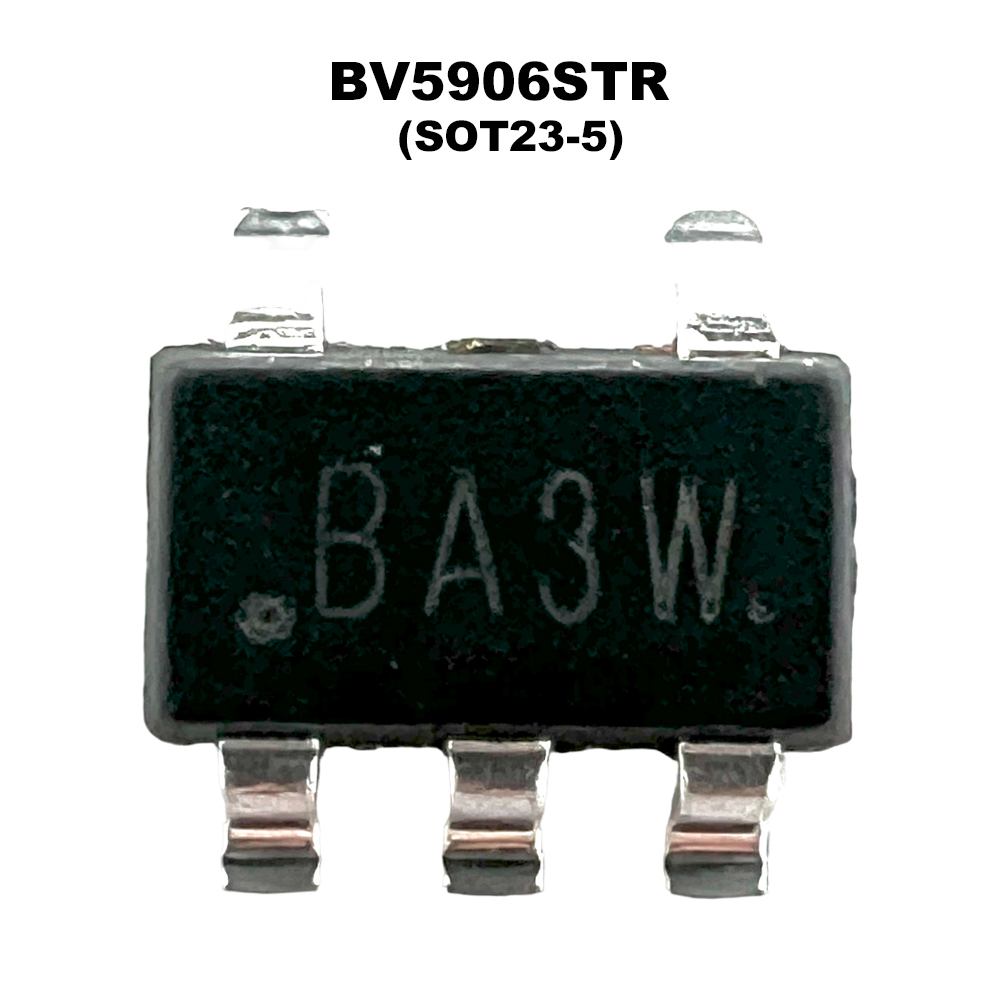

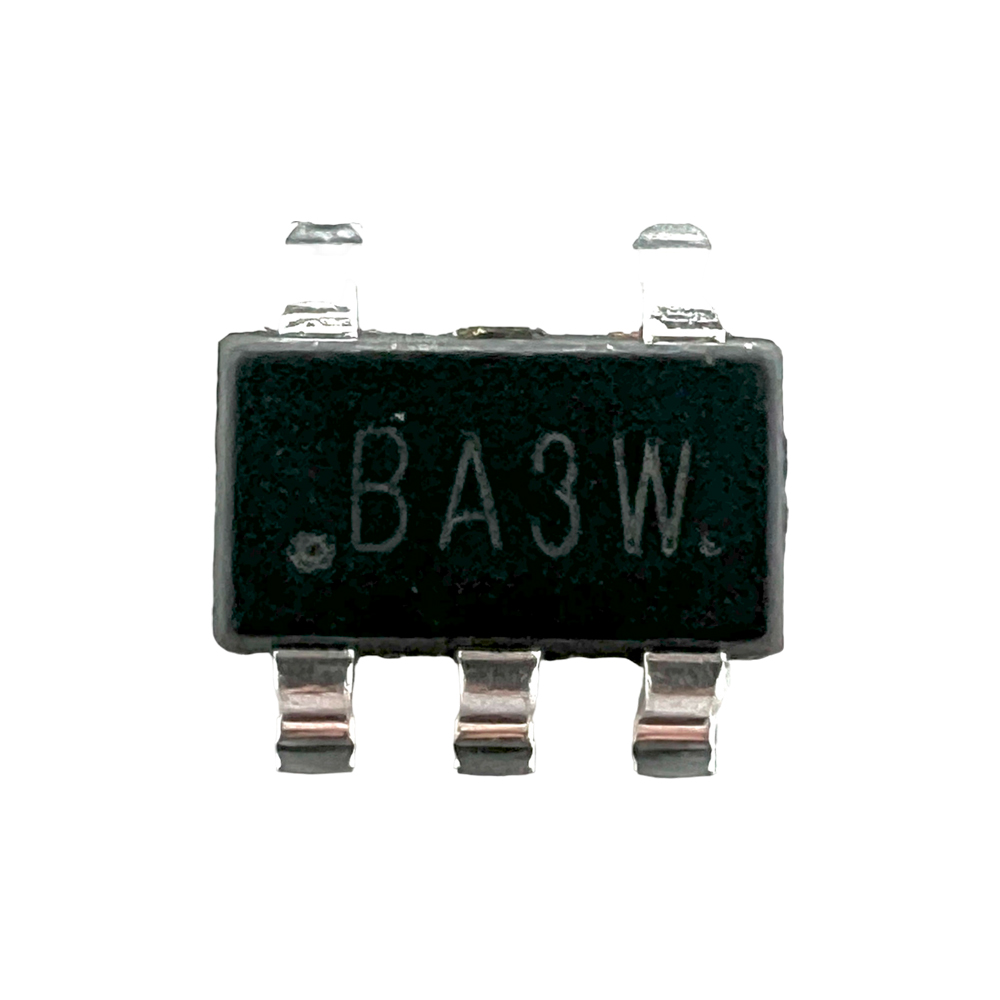

Cтабилизатор напряжения BV5906STR (SOT23-5) BA2L, LDO 0.8 В

BV5906STR — это линейный стабилизатор напряжения с фиксированным выходом 0.8 В, выполненный в корпусе SOT-23-5. Устройство построено на CMOS-архитектуре, обеспечивает стабильную работу при переменных нагрузках, низкий уровень шума и высокое подавление пульсаций. Подходит для питания чувствительных цифровых компонентов в составе майнинговых систем, телеметрии, встраиваемых решений и модулей с низковольтной логикой.

Применяются на хэш платах Bitmain: T21, S21

Ключевые характеристики

• Тип: линейный стабилизатор напряжения (LDO)
• Выходное напряжение: фиксированное 0.8 В
• Входное напряжение: от 2.5 В до 6.0 В
• Максимальный выходной ток: до 500 мА
• Падение напряжения: менее 250 мВ при 300 мА
• Подавление пульсаций (PSRR): до 65 дБ при 1 кГц
• Низкий уровень шума: менее 40 µV RMS
• Ток покоя: менее 100 µA
• Корпус: SOT-23-5, маркировка: BA2L
• Температурный диапазон: от –40 °C до +85 °C
• Совместимость с керамическими конденсаторами с низким ESR
• Встроенная защита от перегрева и короткого замыкания

Применение в майнинге

Стабилизатор BV5906STR применяется для питания микросхем логики, контроллеров, интерфейсных модулей и других компонентов, требующих стабильного напряжения 0.8 В. Особенно актуален в цепях с высокой плотностью монтажа и ограниченным тепловым бюджетом, таких как платы управления хэш-платами, модули мониторинга и цифровые интерфейсы ASIC-решений.

Преимущества

• Ультранизкое выходное напряжение — идеально для современных чипов с пониженным питанием
• Высокая нагрузочная способность — до 500 мА при стабильной работе
• Низкий уровень шума — минимальное влияние на чувствительные цифровые цепи
• Энергоэффективность — низкий ток покоя и высокая эффективность при малом падении напряжения
• Компактность — корпус SOT-23-5 подходит для плотных SMD-монтажей

Рекомендации по установке

Для надежной работы BV5906STR рекомендуется использовать керамические конденсаторы с низким ESR на входе и выходе (типично 1 µF). Устройство следует размещать как можно ближе к нагрузке. Не допускается превышение входного напряжения выше 6.0 В. При проектировании важно учитывать тепловой режим и предусмотреть эффективный отвод тепла через полигон земли.
