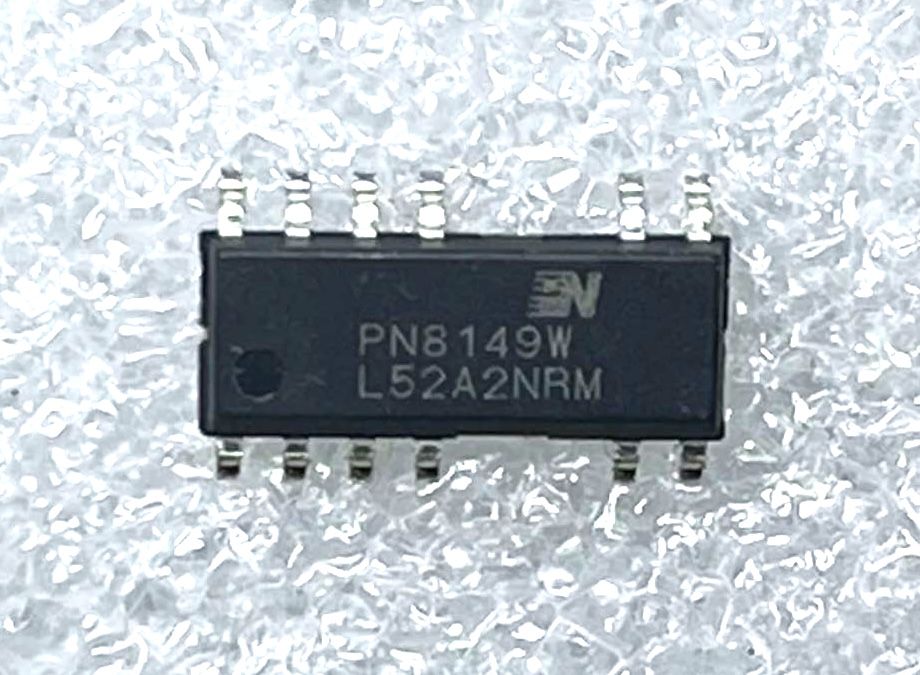

Микросхема PN8149W (SOP-12) PN8149WSC-A2

Микросхема PN8149W (PN8149WSC-A2) в корпусе SOP-12 — это высокоэффективный квазирезонансный обратноходовой преобразователь, разработанный для построения импульсных источников питания переменного и постоянного тока. Благодаря встроенному силовому MOSFET-транзистору с лавинной устойчивостью до 800 В и интеллектуальной системе управления, PN8149W обеспечивает стабильную работу, низкое энергопотребление и расширенные функции защиты. Идеально подходит для применения в майнинг-оборудовании, включая блоки питания хэш-плат, контроллеров и серверных модулей.

Используется в блоках питания: APW171215A, APW171215C

Ключевые особенности

• Квазирезонансный режим работы — высокая эффективность и снижение потерь
• Встроенный силовой MOSFET с напряжением пробоя до 800 В
• Трёхрежимная гибридная модуляция: QR-PWM, QR-PFM и пакетный режим
• Низкое энергопотребление в режиме ожидания — менее 50 мВт при 230 В
• Встроенный высоковольтный запуск — не требует внешних пусковых резисторов
• Максимальная частота переключения — до 125 кГц
• Упрощённая периферия — минимальное количество внешних компонентов
• Отличные характеристики ЭМС благодаря технологии частотной модуляции и Soft Driver

Функции защиты

• Защита от перегрева
• Защита от перенапряжения на выходе
• Циклическая защита от перегрузки по току
• Защита от короткого замыкания и обрыва выхода
• Защита вторичного выпрямителя

• PM-8149W корпус/SOP-12/

• PM-8149W

Области применения

• Майнинг-фермы: блоки питания ASIC-оборудования (Antminer, Whatsminer и др.)
• Импульсные источники питания: AC/DC адаптеры, зарядные устройства
• Промышленная электроника: силовые модули и распределительные узлы
• Серверные стойки: вспомогательные источники питания и контроллеры

Преимущества для майнинга

• Снижение тепловых потерь — меньшее нагревание компонентов
• Высокая надёжность при круглосуточной работе под нагрузкой
• Компактный корпус SOP-12 — удобен для поверхностного монтажа и замены
• Совместимость с типовыми схемами блоков питания майнеров

Технические характеристики

• Модель: PN8149WSC-A2
• Тип: квазирезонансный обратноходовой преобразователь
• Корпус: SOP-12
• Напряжение пробоя встроенного MOSFET: до 800 В
• Частота переключения: до 125 кГц
• Питание: от сети 85–265 В AC
• Потребление в режиме ожидания: менее 50 мВт
• Температурный диапазон: –40 °C до +125 °C
• 8149
