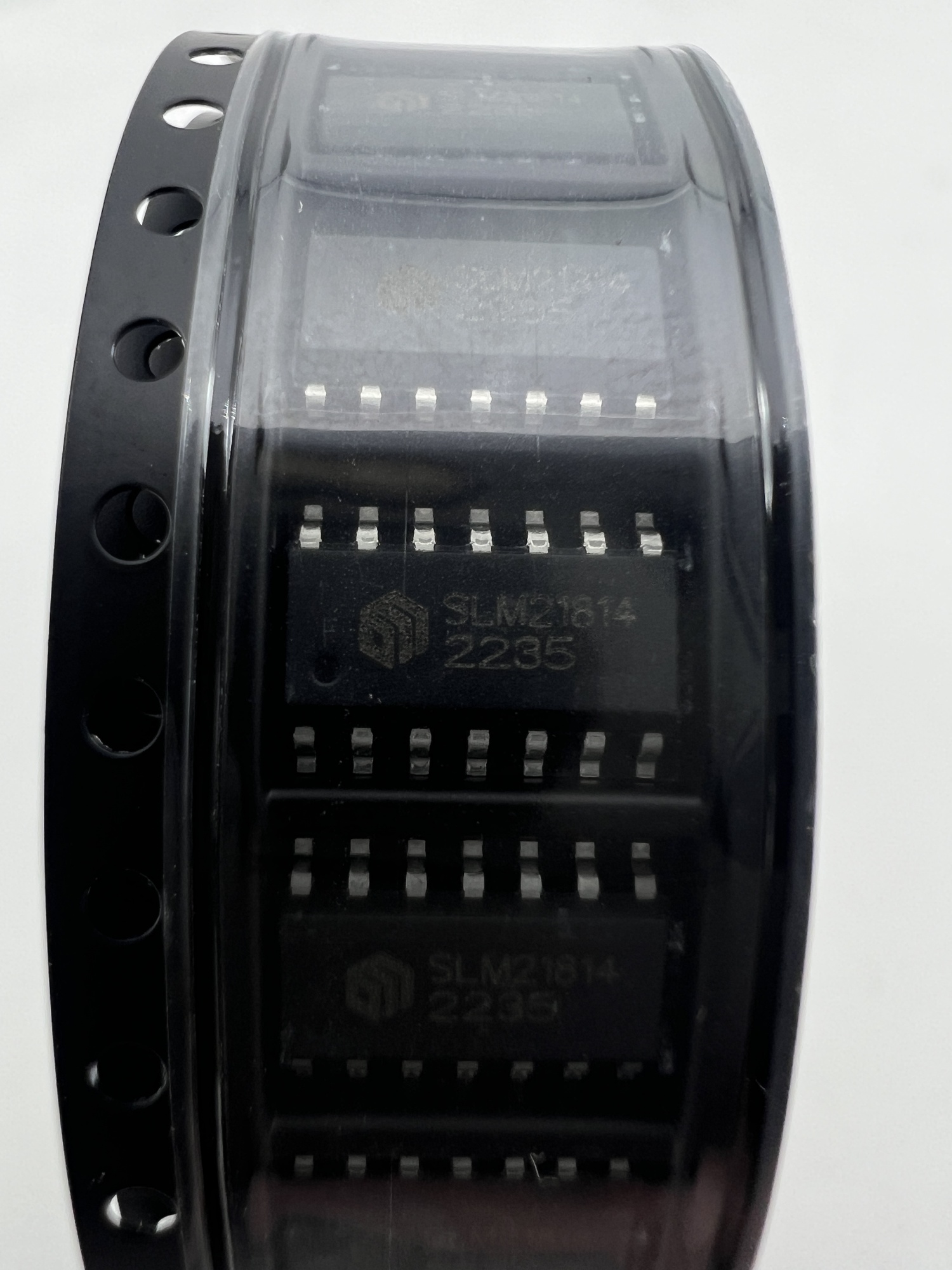

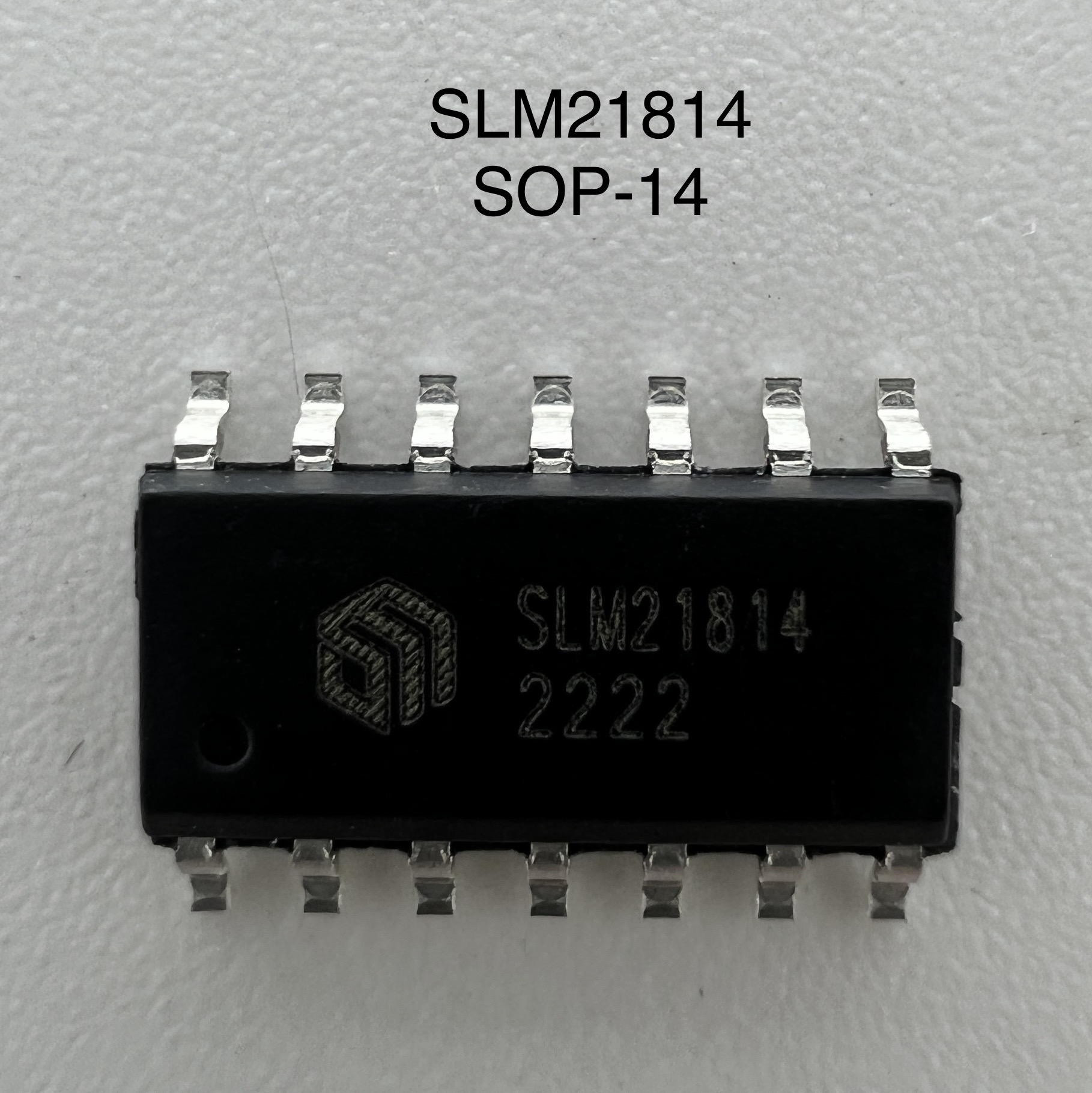

Микросхема SLM21814 (SOP-14)

Микросхема SLM21814 в корпусе SOP-14 — это высоковольтный двухканальный драйвер затвора для управления мощными MOSFET и IGBT транзисторами в конфигурациях с высоким и низким плечом. Разработана для работы в импульсных источниках питания, преобразователях и инверторах, применяемых в майнинг-оборудовании. Обеспечивает надёжную коммутацию при напряжении до 600 В, высокую скорость переключения и устойчивость к переходным процессам.

Ключевые особенности

• Плавающий канал для управления верхним плечом до 600 В
• Независимые выходы для high-side и low-side транзисторов
• Пиковый ток драйвера: до 2.5 А (включение), до 3.5 А (выключение)
• Совместимость с логикой 3.3 В и 5 В (CMOS и LSTTL)
• Диапазон питания драйвера: от 10 В до 20 В
• Низкое время задержки: 180 нс включение, 200 нс выключение
• Встроенная защита от пониженного напряжения (UVLO) для обоих каналов
• Устойчивость к dV/dt и отрицательным переходным процессам

Области применения

• Майнинг-фермы: управление силовыми ключами в блоках питания ASIC и GPU-оборудования
• Импульсные источники питания: драйверы затвора для высоковольтных транзисторов
• DC-DC преобразователи: синхронное переключение и управление нагрузкой
• Инверторы и преобразователи: схемы с высоким КПД и минимальными потерями

Преимущества для майнинга

• Высокая скорость переключения — снижение тепловых потерь
• Надёжная работа при высоком напряжении и переменных нагрузках
• Компактный корпус SOP-14 — удобен для поверхностного монтажа и замены
• Совместимость с типовыми схемами блоков питания Antminer, Whatsminer и др.

Технические характеристики

• Модель: SLM21814
• Тип: двухканальный драйвер затвора MOSFET/IGBT
• Корпус: SOP-14
• Максимальное напряжение: до 600 В
• Питание драйвера: 10 В – 20 В
• Пиковый ток: 2.5 А / 3.5 А
• Время задержки: 180 нс / 200 нс
• Совместимость: CMOS / LSTTL логика, 3.3 В / 5 В
• Температурный диапазон: –40 °C до +125 °C
• SLM21814 аналог FAN7391. IR21814S
