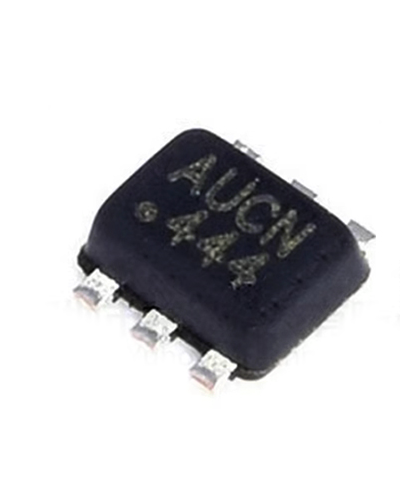

Cтабилизатор напряжения MP1653GTF (SOT563) AUCN

MP1653GTF — это компактный импульсный стабилизатор напряжения с интегрированным силовым ключом, предназначенный для преобразования входного напряжения в стабильный выходной уровень в цифровых и силовых схемах. Выполнен в корпусе SOT563, что обеспечивает минимальные габариты и возможность монтажа в плотных компоновках, включая платы управления майнингового оборудования.

Применяется на хэш платах Z15, Z15 pro BEZ36501

Ключевые характеристики

• Тип: импульсный понижающий стабилизатор (step-down)
• Входное напряжение: от 4.5 В до 55 В
• Выходное напряжение: регулируемое, от 0.8 В до 20 В
• Максимальный выходной ток: до 0.5 А
• Частота переключения: до 2 МГц
• Корпус: SOT563 — сверхкомпактный, для поверхностного монтажа
• Встроенный MOSFET — упрощённая обвязка и высокая эффективность
• Защита: от перегрузки, перегрева, короткого замыкания

Применение в майнинге

MP1653GTF используется для локальной стабилизации напряжения на платах управления, интерфейсных модулях и вспомогательных узлах майнинговых систем. Благодаря широкому диапазону входного напряжения и высокой частоте, стабилизатор подходит для питания микроконтроллеров, датчиков и цифровых логических блоков в условиях ограниченного пространства и повышенной плотности монтажа.

Преимущества

• Миниатюрный корпус — идеален для компактных плат и модулей
• Высокая частота — минимизация внешних компонентов и шумов
• Широкий диапазон входного напряжения — совместимость с различными источниками питания
• Встроенный ключ — упрощение схемы и повышение КПД
• Надёжность — встроенные защиты и термостабильность

Рекомендации по установке

При проектировании схемы с MP1653GTF важно учитывать тепловые характеристики корпуса SOT563 и обеспечить достаточную площадь медного слоя для отвода тепла. Рекомендуется использовать керамические конденсаторы на входе и выходе, а также соблюдать рекомендации по трассировке для минимизации паразитных элементов и обеспечения стабильной работы на высоких частотах.

питальники 3.3в на z15, auck

MP1653GTF — это компактный синхронный понижающий DC-DC преобразователь (стабилизатор напряжения) от компании Monolithic Power Systems (MPS).

Основные характеристики

• Тип: синхронный понижающий импульсный преобразователь (step-down buck converter).
• Входное напряжение: до 17 В.
• Максимальный ток нагрузки: 3 А.
• Частота переключения: 800 кГц.
• Корпус: SOT563 (малоразмерный для поверхностного монтажа).
• Особенности: встроенные силовые MOSFET-транзисторы, высокая эффективность, низкий ток собственного потребления.

Области применения

• Аппаратура и платы управления (например, хэш-платы ASIC-майнеров).
• Телевизоры с плоским экраном (4K, 8K, LCD, OLED), телевизионные приставки (STB).
• Охранные камеры и другое компактное электронное оборудование.

Если вам нужна помощь с поиском аналогов, покупкой или схемой включения MP1653GTF, уточните вашу задачу.
