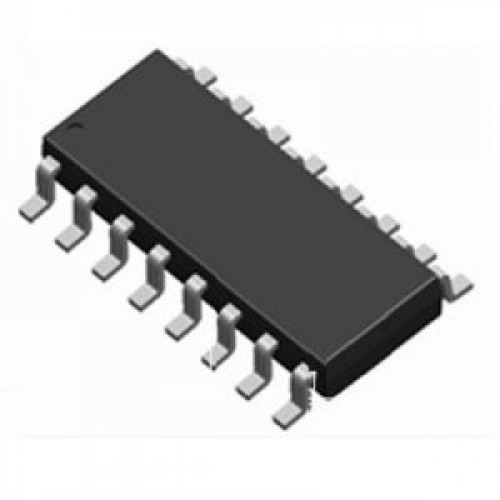

Микросхема CM6800GIP (SOP-16)

Article: 3635

DatasheetRead onlineDownload PDF
● Out of stockLead time on request Send a request and we will confirm the next shipment.
Warehouse

Price

184 ₽

Bonuses

+ 4 Б

VAT 5%More details

VAT is already included

The order total already includes VAT.

Order total
184.00 ₽
Total before VAT
175.24 ₽

Price and availability are current for the selected option.

Warranty termsPlease check the terms for this item.

Description

Микросхема CM6800GIP (SOP-16) — это комбинированный контроллер, объединяющий схему активной коррекции коэффициента мощности (PFC) и ШИМ-контроллер в одном корпусе. Компонент от Champion Microelectronic предназначен для создания высокоэффективных импульсных источников питания (SMPS) с низкими искажениями формы тока. Является BiCMOS-версией отраслевого стандарта ML4824.

В майнинговом оборудовании CM6800GIP используется в первичных цепях мощных блоков питания ASIC-майнеров Antminer, Whatsminer. Является основой для топологии PFC + PWM. Низкий пусковой ток и встроенные драйверы затворов упрощают проектирование и повышают надежность источников питания для хеш-плат.

Назначение:

  • Управление активным корректором коэффициента мощности для блоков питания майнеров.
  • Построение высокоэффективных импульсных источников питания для ASIC-майнеров.
  • Обеспечение стабилизации выходных напряжений в блоках питания майнинговых ферм.
  • Замена вышедших из строя контроллеров в блоках питания Antminer, Whatsminer.

Технические характеристики:

  • Модель: CM6800GIP.
  • Производитель: Champion Microelectronic.
  • Тип: Комбинированный контроллер PFC + PWM.
  • Корпус: SOP-16 (SOIC-16).
  • Пусковой ток: 50 – 100 мкА.
  • Рабочий ток: 3.0 – 3.5 мА.
  • Выходной ток драйверов: до 1 А.
  • Напряжение питания: до 16.5 В.
  • Частота PWM: регулируемая.
  • Топология PFC: повышающий (Boost).
  • Топология PWM: прямоходовой (Forward).
  • Рабочая температура: -40…+85 °C.

Конструктивные особенности:

  • Корпус SOP-16, размеры 9.9×3.9 мм.
  • Высота корпуса: 1.5 мм.
  • Вес компонента: 0.0001 кг (0.1 грамма).
  • Встроенные драйверы затворов 1А.
  • Низкое энергопотребление.

Особенности:

  • Высокая интеграция PFC+PWM.
  • Низкий пусковой ток (100 мкА).
  • Экономичный рабочий ток (3.5 мА).
  • Встроенная защита от перенапряжения.

Рекомендации по применению:

  • Использовать с внешними MOSFET и диодами соответствующей мощности.
  • Обеспечить правильный монтаж с учетом цоколевки SOP-16.
  • Проверить совместимость с платой блока питания.

CM6800GIP — надёжный комбинированный контроллер для блоков питания ASIC-майнеров. Высокая интеграция и низкое энергопотребление обеспечивают эффективную работу.
