Description

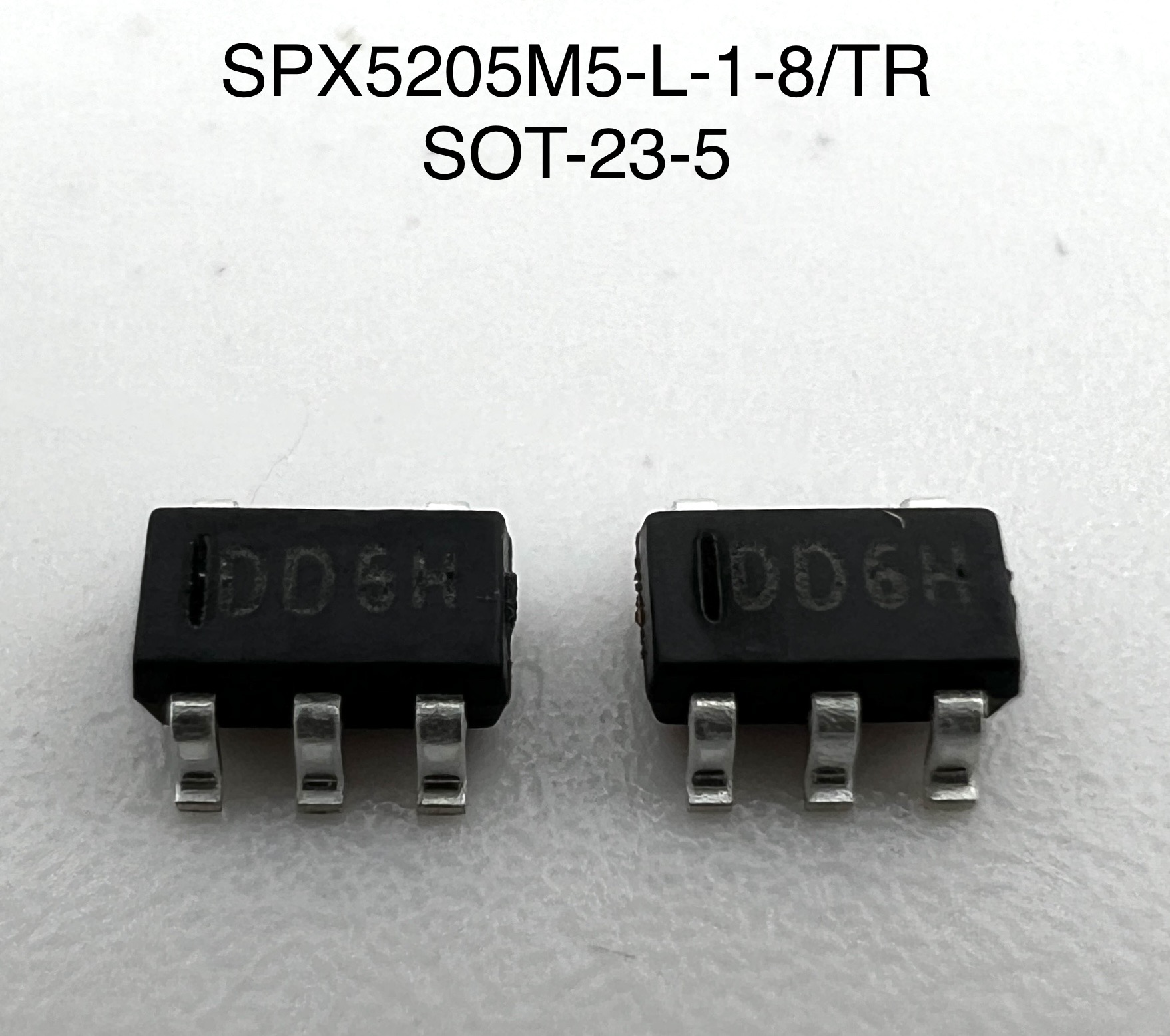

Микросхема SPX5205M5-L-1-8/TR (маркировка R1 DDхх) — это линейный стабилизатор с низким падением напряжения (LDO) от MaxLinear. Обеспечивает фиксированное выходное напряжение 1.8 В при токе до 150 мА. Оптимизирован для портативных устройств и систем с батарейным питанием, где критичны низкое энергопотребление и малый уровень шума.

В майнинговом оборудовании SPX5205M5-L-1-8/TR применяется на управляющих платах и хеш-платах для формирования стабильного напряжения 1.8 В, необходимого для питания ядер ASIC-чипов и низковольтной логики. Подходит для замены LDO в платах Antminer, Whatsminer.

Назначение:

  • Питание ядер ASIC-чипов на хеш-платах.
  • Стабилизация питания низковольтной логики и микроконтроллеров.
  • Формирование малошумящего опорного напряжения.
  • Замена LDO в управляющих платах Antminer, Whatsminer.

Технические характеристики:

  • Модель: SPX5205M5-L-1-8/TR.
  • Маркировка: R1 DDхх.
  • Производитель: MaxLinear (Exar).
  • Тип: LDO, линейный стабилизатор.
  • Корпус: SOT-23-5.
  • Выходное напряжение: 1.8 В.
  • Выходной ток: 150 мА.
  • Входное напряжение: 2.5 – 16 В.
  • Падение напряжения: 210 – 350 мВ.
  • Ток покоя: 5 – 70 мкА.
  • Ток отключения: < 1 мкА.
  • Выходной шум: 40 мкВ.
  • Защиты: от перегрузки по току, от перегрева.
  • Рабочая температура: -40…+125 °C.

Конструктивные особенности:

  • Корпус SOT-23-5, размеры 2.9×1.6 мм.
  • Высота корпуса: 1.0 мм.
  • Вес компонента: 0.000044 кг (0.044 грамма).
  • Вывод Enable для управления включением.

Особенности:

  • Низкий ток покоя (5 мкА).
  • Низкое падение напряжения.
  • Малый выходной шум (40 мкВ).
  • Высокая точность выходного напряжения.

Рекомендации по применению:

  • Использовать керамические конденсаторы на входе и выходе.
  • Вывод Enable подключать к VIN для постоянной работы.
  • Не превышать максимальный выходной ток 150 мА.

SPX5205M5-L-1-8/TR — энергоэффективный LDO для питания ядер ASIC и логики в майнинговом оборудовании. Низкий шум и высокое качество обеспечивают стабильную работу.
