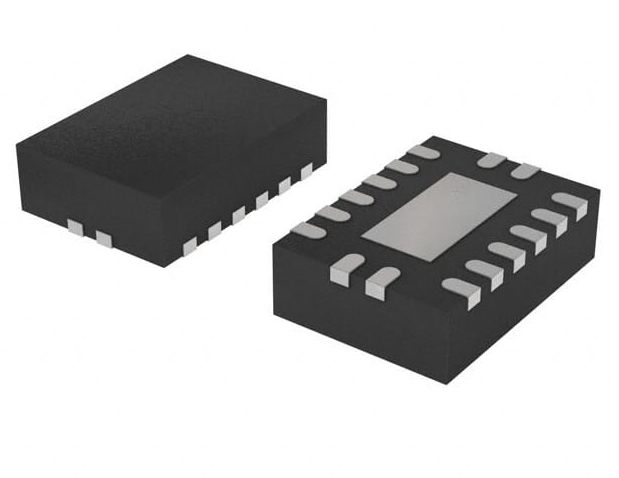

Микросхема 74HC595BQ (DHVQFN16) SOT763-1

Article: 3191

● Out of stockLead time on request Send a request and we will confirm the next shipment.
Warehouse

Price

21 ₽

Bonuses

+ 1 Б

VAT 5%More details

VAT is already included

The order total already includes VAT.

Order total
21.00 ₽
Total before VAT
20.00 ₽

Price and availability are current for the selected option.

Warranty termsPlease check the terms for this item.

Description

74HC595BQ Datasheet

74HC/HCT595 — это высокоскоростные КМОП-устройства с Si-затвором.
и совместимы по выводам с маломощными ТТЛ Шоттки
(LSTTL) Они указаны в соответствии с JEDEC
стандарт № 7А.
74HC/HCT595 — это 8-ступенчатый последовательный сдвиговый регистр с
регистр хранения и выходы с тремя состояниями.
Регистр хранения имеет отдельные часы.
Данные сдвигаются на положительные переходы
Вход SH_CP.Данные в каждом регистре передаются на
регистр хранения при положительном переходе
Вход ST_CP.Если оба тактовых генератора соединены вместе,
регистр сдвига всегда будет на один тактовый импульс опережать
регистр хранения.
Сдвиговый регистр имеет последовательный вход (DS) и последовательный
стандартный выход (Q7’) для каскадирования.Также предоставляется
с асинхронным сбросом (активный НИЗКИЙ) для всех 8 смен
Стадии регистра.Регистр хранения имеет 8 параллельных 3-х состояний
выходы драйвера шины.Данные в регистре хранения появляются в
Выход, когда вход включения выхода (OE) имеет НИЗКИЙ уровень.
