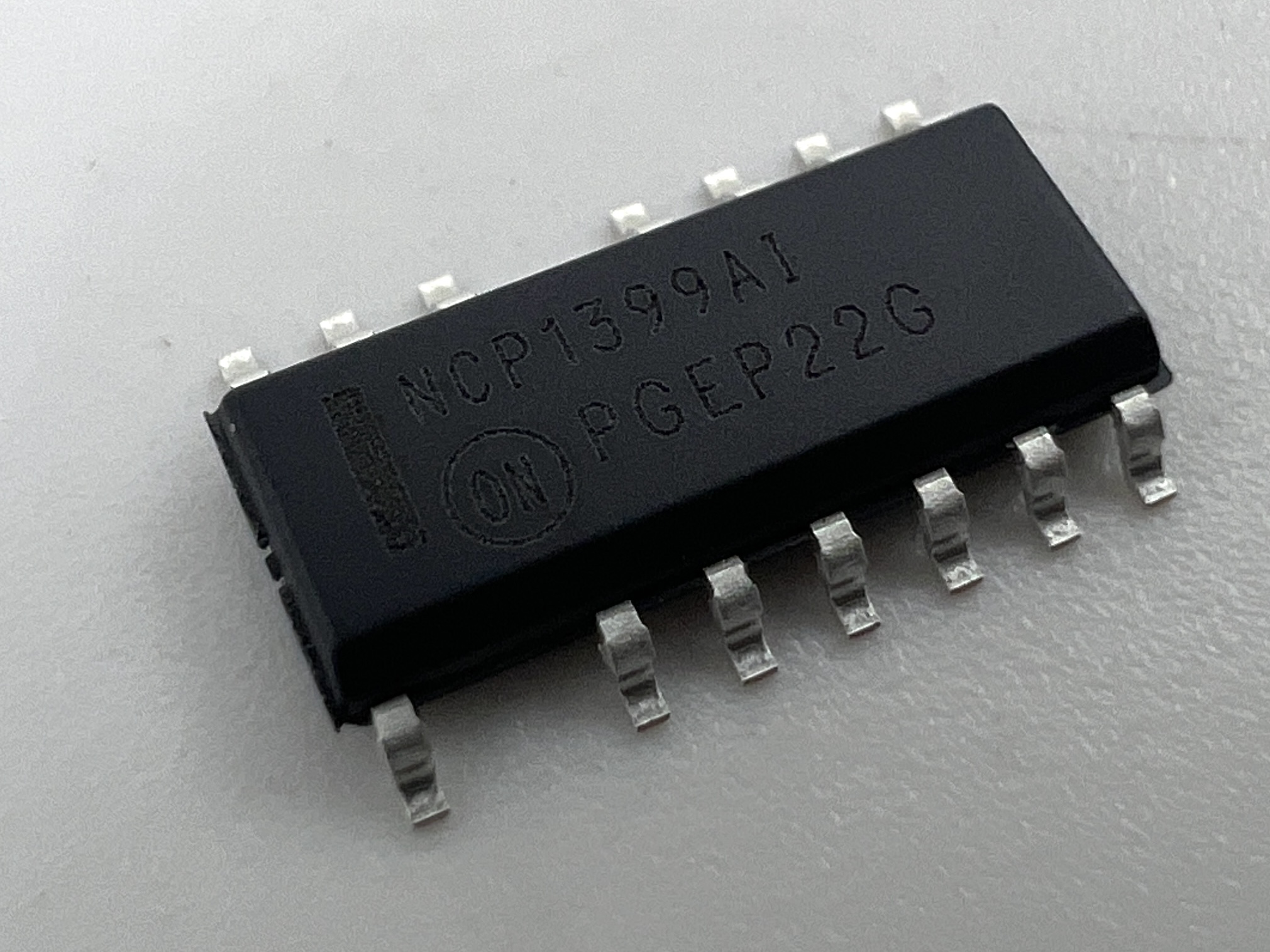

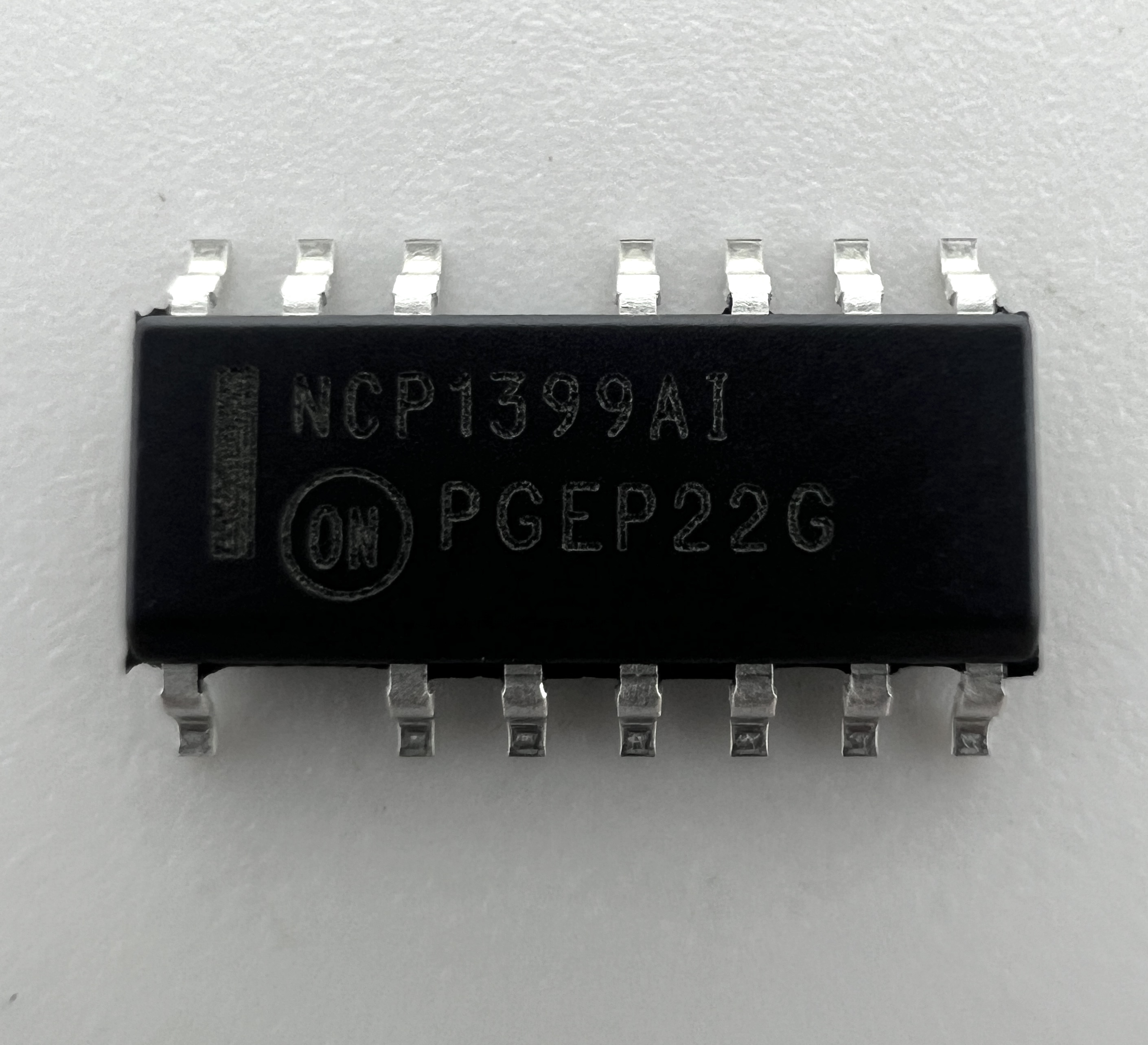

Микросхема NCP1399AI (SOIC-16)

Article: 4661

DatasheetRead onlineDownload PDF
● In stock: 5 pcs.Dispatch today when ordered by 17:00 Moscow time
Warehouse

Price

693 ₽

Bonuses

+ 14 Б

VAT 5%More details

VAT is already included

The order total already includes VAT.

Order total
693.00 ₽
Total before VAT
660.00 ₽

Price and availability are current for the selected option.

Warranty termsPlease check the terms for this item.

Description

Микросхема NCP1399AI — это высокопроизводительный контроллер резонансного полумостового преобразователя с токовым управлением, разработанный компанией ON Semiconductor. Она включает в себя встроенные драйверы затворов MOSFET до 600 В, функцию Brown-Out, поддержку режима пропуска (Skip Mode) и выход для управления PFC-контроллером, что делает её оптимальным решением для импульсных источников питания, включая блоки питания майнингового оборудования.

Технические характеристики

  • Тип: контроллер резонансного полумостового преобразователя с токовым управлением
  • Корпус: SOIC-16, поверхностный монтаж
  • Встроенные драйверы затворов MOSFET: до 600 В
  • Диапазон питающего напряжения: от 11 В до 20 В
  • Режим управления: токовый, с поддержкой Skip Mode для повышения КПД на малых нагрузках
  • Функция Brown-Out: защита при понижении входного напряжения
  • Выход для управления PFC-контроллером
  • Встроенные защиты: от перегрузки, пониженного напряжения, перегрева
  • Рабочая температура: от -40 °C до +125 °C
  • Соответствие стандарту RoHS

Преимущества

  • Снижение количества внешних компонентов за счёт встроенных драйверов
  • Высокая эффективность преобразования благодаря резонансной топологии
  • Поддержка лёгкой нагрузки с минимальными потерями
  • Компактный корпус SOIC-16 для плотного монтажа
  • Надёжная работа в промышленных условиях и при круглосуточной эксплуатации

Области применения

NCP1399AI используется в источниках питания и силовой электронике, включая:

  • Блоки питания для ASIC-майнеров и GPU-ферм
  • Импульсные источники питания (SMPS) высокой мощности
  • Системы бесперебойного питания (UPS)
  • Серверные и телекоммуникационные блоки питания
  • Инверторы и промышленные преобразователи

Рекомендации по применению

  • При проектировании учитывайте тепловой режим и обеспечивайте достаточный теплоотвод для силовых транзисторов.
  • Используйте качественные резонансные дроссели и конденсаторы для стабильной работы схемы.
  • Рекомендуется применять функцию Skip Mode для повышения эффективности при малых нагрузках.
  • При необходимости интегрируйте с PFC-контроллером для улучшения качества электропитания.
  • Соблюдайте рекомендации по разводке печатной платы для минимизации помех и повышения надёжности.
